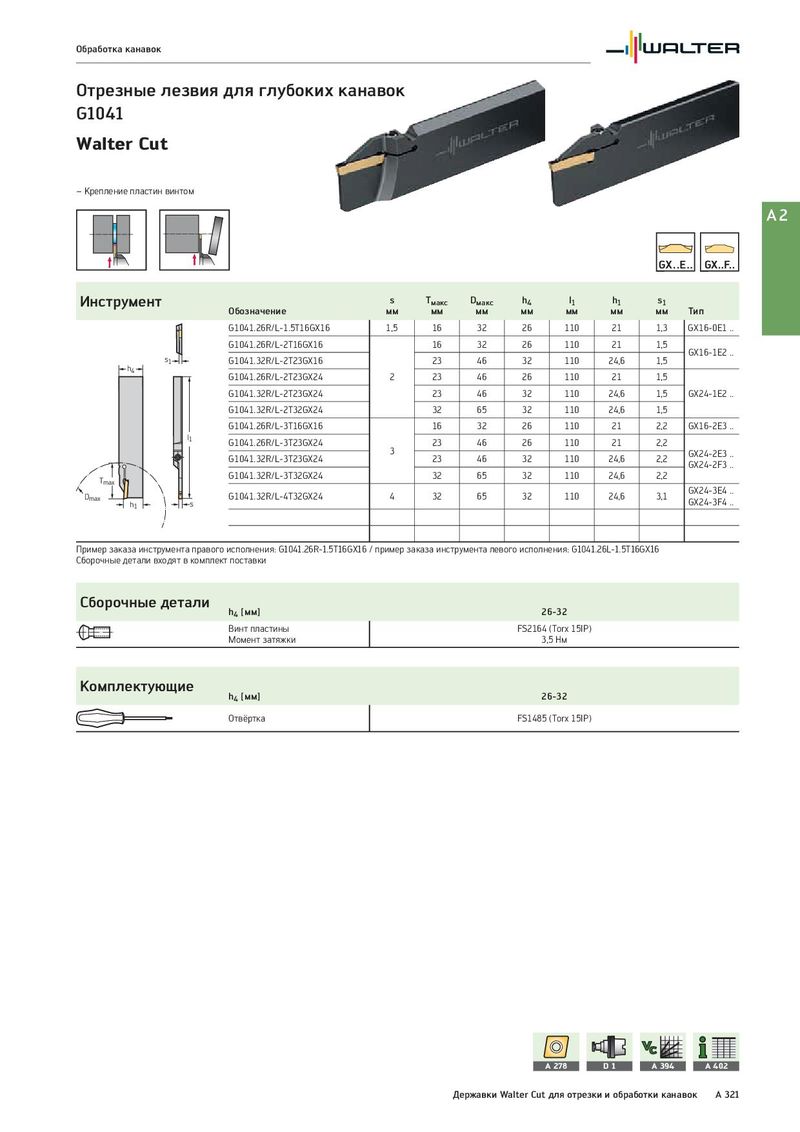

Общий каталог Walter 2017 - страница 337

Обработка канавок Отрезные лезвия для глубоких канавок G1041 Walter Cut – Крепление пластин винтом A2 Инструмент s Tмакс Dмакс h4 l1 h1 s1 Обозначение мм мм мм мм мм мм мм Тип G1041.26R/L-1.5T16GX16 1,5 16 32 26 110 21 1,3 GX16-0E1 .. G1041.26R/L-2T16GX16 16 32 26 110 21 1,5 s1 GX16-1E2 .. G1041.32R/L-2T23GX16 23 46 32 110 24,6 1,5 h4 G1041.26R/L-2T23GX24 2 23 46 26 110 21 1,5 G1041.32R/L-2T23GX24 23 46 32 110 24,6 1,5 GX24-1E2 .. G1041.32R/L-2T32GX24 32 65 32 110 24,6 1,5 G1041.26R/L-3T16GX16 16 32 26 110 21 2,2 GX16-2E3 .. l1 G1041.26R/L-3T23GX24 23 46 26 110 21 2,2 3 GX24-2E3 .. G1041.32R/L-3T23GX24 23 46 32 110 24,6 2,2 GX24-2F3 .. Tmax G1041.32R/L-3T32GX24 32 65 32 110 24,6 2,2 Dmax G1041.32R/L-4T32GX24 4 32 65 32 110 24,6 3,1 GX24-3E4 .. h1 s GX24-3F4 .. Пример заказа инструмента правого исполнения: G1041.26R-1.5T16GX16 / пример заказа инструмента левого исполнения: G1041.26L-1.5T16GX16 Сборочные детали входят в комплект поставки Сборочные детали h4 [мм] 26-32 Винт пластины FS2164 (Torx 15IP) Момент затяжки 3,5 Нм Комплектующие h4 [мм] 26-32 Отвёртка FS1485 (Torx 15IP) A 278 D1 A 394 A 402 Державки Walter Cut для отрезки и обработки канавок A 321
