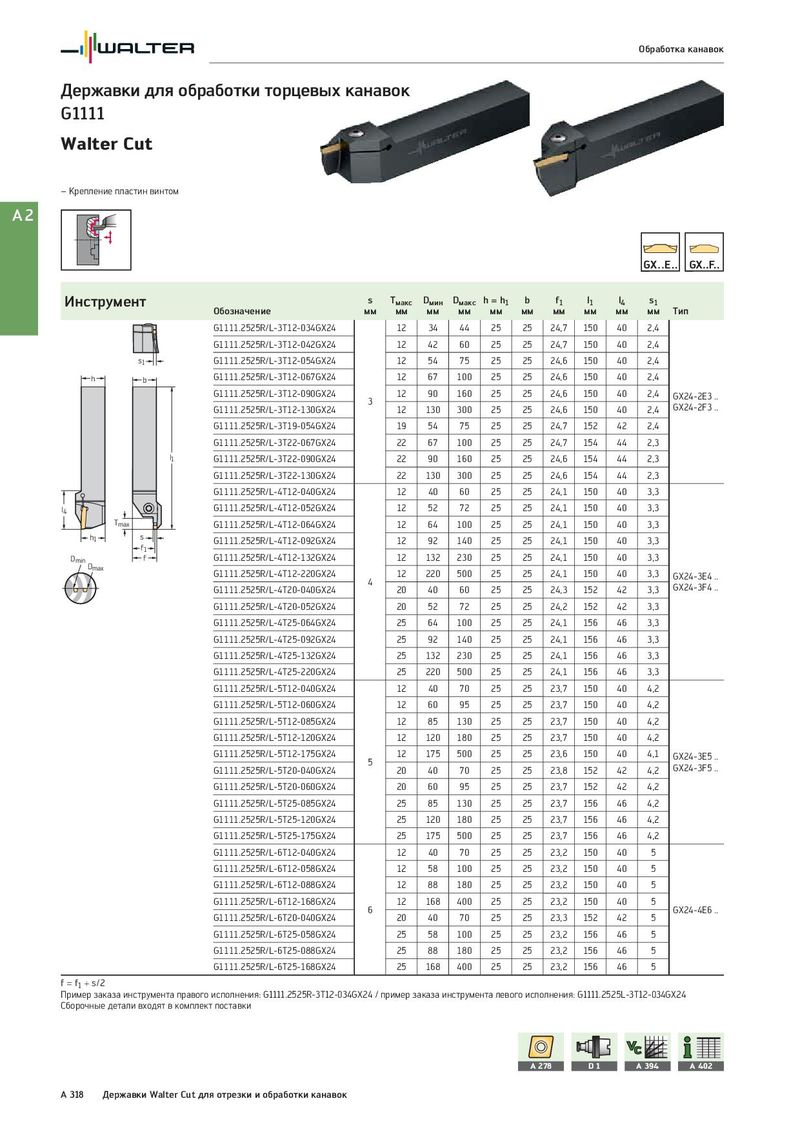

Обработка канавок Державки для обработки торцевых канавок G1111 Walter Cut – Крепление пластин винтом A2 Инструмент s Tмакс Dмин Dмакс h = h1 b f1 l1 l4 s1 Обозначение мм мм мм мм мм мм мм мм мм мм Тип G1111.2525R/L-3T12-034GX24 12 34 44 25 25 24,7 150 40 2,4 G1111.2525R/L-3T12-042GX24 12 42 60 25 25 24,7 150 40 2,4 s1 G1111.2525R/L-3T12-054GX24 12 54 75 25 25 24,6 150 40 2,4 h b G1111.2525R/L-3T12-067GX24 12 67 100 25 25 24,6 150 40 2,4 G1111.2525R/L-3T12-090GX24 12 90 160 25 25 24,6 150 40 2,4 GX24-2E3 .. 3 GX24-2F3 .. G1111.2525R/L-3T12-130GX24 12 130 300 25 25 24,6 150 40 2,4 G1111.2525R/L-3T19-054GX24 19 54 75 25 25 24,7 152 42 2,4 G1111.2525R/L-3T22-067GX24 22 67 100 25 25 24,7 154 44 2,3 l1 G1111.2525R/L-3T22-090GX24 22 90 160 25 25 24,6 154 44 2,3 G1111.2525R/L-3T22-130GX24 22 130 300 25 25 24,6 154 44 2,3 G1111.2525R/L-4T12-040GX24 12 40 60 25 25 24,1 150 40 3,3 l4 G1111.2525R/L-4T12-052GX24 12 52 72 25 25 24,1 150 40 3,3 Tmax G1111.2525R/L-4T12-064GX24 12 64 100 25 25 24,1 150 40 3,3 h1 s G1111.2525R/L-4T12-092GX24 12 92 140 25 25 24,1 150 40 3,3 f1 Dmin f G1111.2525R/L-4T12-132GX24 12 132 230 25 25 24,1 150 40 3,3 Dmax G1111.2525R/L-4T12-220GX24 12 220 500 25 25 24,1 150 40 3,3 4 GX24-3E4 .. G1111.2525R/L-4T20-040GX24 20 40 60 25 25 24,3 152 42 3,3 GX24-3F4 .. G1111.2525R/L-4T20-052GX24 20 52 72 25 25 24,2 152 42 3,3 G1111.2525R/L-4T25-064GX24 25 64 100 25 25 24,1 156 46 3,3 G1111.2525R/L-4T25-092GX24 25 92 140 25 25 24,1 156 46 3,3 G1111.2525R/L-4T25-132GX24 25 132 230 25 25 24,1 156 46 3,3 G1111.2525R/L-4T25-220GX24 25 220 500 25 25 24,1 156 46 3,3 G1111.2525R/L-5T12-040GX24 12 40 70 25 25 23,7 150 40 4,2 G1111.2525R/L-5T12-060GX24 12 60 95 25 25 23,7 150 40 4,2 G1111.2525R/L-5T12-085GX24 12 85 130 25 25 23,7 150 40 4,2 G1111.2525R/L-5T12-120GX24 12 120 180 25 25 23,7 150 40 4,2 G1111.2525R/L-5T12-175GX24 12 175 500 25 25 23,6 150 40 4,1 GX24-3E5 .. 5 GX24-3F5 .. G1111.2525R/L-5T20-040GX24 20 40 70 25 25 23,8 152 42 4,2 G1111.2525R/L-5T20-060GX24 20 60 95 25 25 23,7 152 42 4,2 G1111.2525R/L-5T25-085GX24 25 85 130 25 25 23,7 156 46 4,2 G1111.2525R/L-5T25-120GX24 25 120 180 25 25 23,7 156 46 4,2 G1111.2525R/L-5T25-175GX24 25 175 500 25 25 23,7 156 46 4,2 G1111.2525R/L-6T12-040GX24 12 40 70 25 25 23,2 150 40 5 G1111.2525R/L-6T12-058GX24 12 58 100 25 25 23,2 150 40 5 G1111.2525R/L-6T12-088GX24 12 88 180 25 25 23,2 150 40 5 G1111.2525R/L-6T12-168GX24 12 168 400 25 25 23,2 150 40 5 6 GX24-4E6 .. G1111.2525R/L-6T20-040GX24 20 40 70 25 25 23,3 152 42 5 G1111.2525R/L-6T25-058GX24 25 58 100 25 25 23,2 156 46 5 G1111.2525R/L-6T25-088GX24 25 88 180 25 25 23,2 156 46 5 G1111.2525R/L-6T25-168GX24 25 168 400 25 25 23,2 156 46 5 f = f1 + s/2 Пример заказа инструмента правого исполнения: G1111.2525R-3T12-034GX24 / пример заказа инструмента левого исполнения: G1111.2525L-3T12-034GX24 Сборочные детали входят в комплект поставки A 278 D1 A 394 A 402 A 318 Державки Walter Cut для отрезки и обработки канавок
