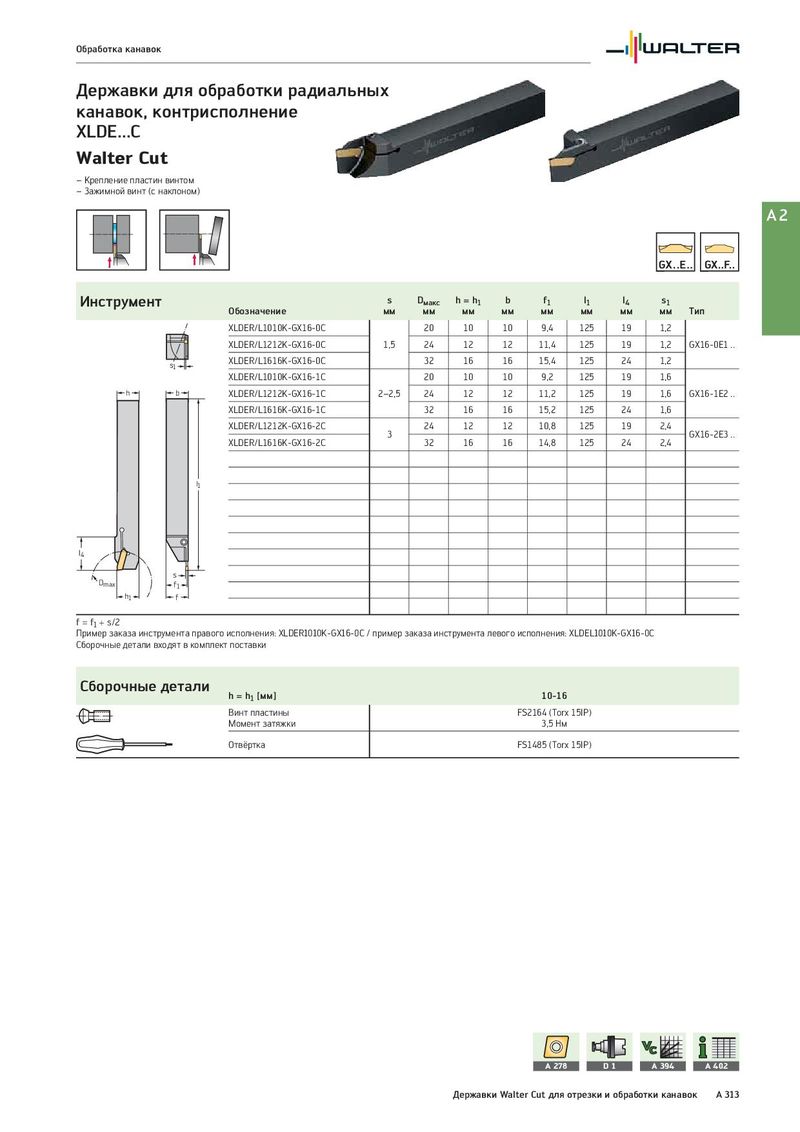

Обработка канавок Державки для обработки радиальных канавок, контрисполнение XLDE...C Walter Cut – Крепление пластин винтом – Зажимной винт (с наклоном) A2 Инструмент s Dмакс h = h1 b f1 l1 l4 s1 Обозначение мм мм мм мм мм мм мм мм Тип XLDER/L1010K-GX16-0C 20 10 10 9,4 125 19 1,2 XLDER/L1212K-GX16-0C 1,5 24 12 12 11,4 125 19 1,2 GX16-0E1 .. s1 XLDER/L1616K-GX16-0C 32 16 16 15,4 125 24 1,2 XLDER/L1010K-GX16-1C 20 10 10 9,2 125 19 1,6 h b XLDER/L1212K-GX16-1C 2–2,5 24 12 12 11,2 125 19 1,6 GX16-1E2 .. XLDER/L1616K-GX16-1C 32 16 16 15,2 125 24 1,6 XLDER/L1212K-GX16-2C 24 12 12 10,8 125 19 2,4 3 GX16-2E3 .. XLDER/L1616K-GX16-2C 32 16 16 14,8 125 24 2,4 l1 l4 s Dmax f1 h1 f f = f1 + s/2 Пример заказа инструмента правого исполнения: XLDER1010K-GX16-0C / пример заказа инструмента левого исполнения: XLDEL1010K-GX16-0C Сборочные детали входят в комплект поставки Сборочные детали h = h1 [мм] 10-16 Винт пластины FS2164 (Torx 15IP) Момент затяжки 3,5 Нм Отвёртка FS1485 (Torx 15IP) A 278 D1 A 394 A 402 Державки Walter Cut для отрезки и обработки канавок A 313
