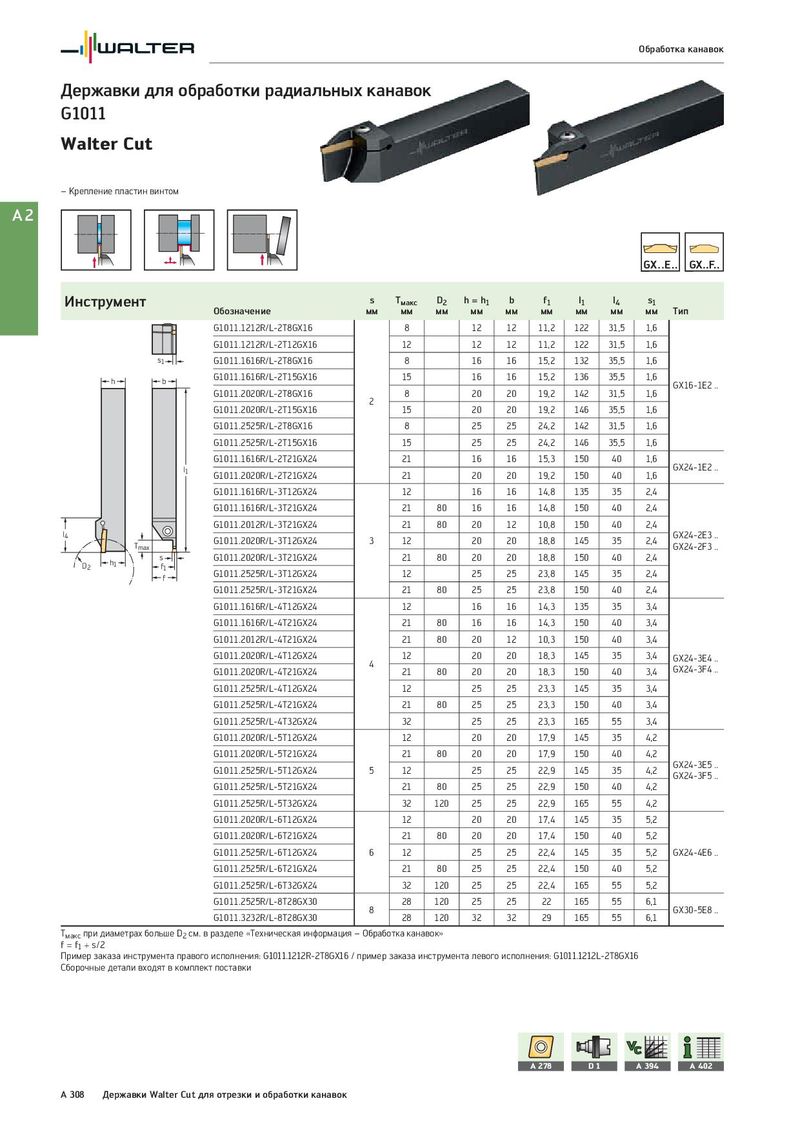

Обработка канавок Державки для обработки радиальных канавок G1011 Walter Cut – Крепление пластин винтом A2 Инструмент s Tмакс D2 h = h1 b f1 l1 l4 s1 Обозначение мм мм мм мм мм мм мм мм мм Тип G1011.1212R/L-2T8GX16 8 12 12 11,2 122 31,5 1,6 G1011.1212R/L-2T12GX16 12 12 12 11,2 122 31,5 1,6 s1 G1011.1616R/L-2T8GX16 8 16 16 15,2 132 35,5 1,6 h b G1011.1616R/L-2T15GX16 15 16 16 15,2 136 35,5 1,6 GX16-1E2 .. G1011.2020R/L-2T8GX16 8 20 20 19,2 142 31,5 1,6 2 G1011.2020R/L-2T15GX16 15 20 20 19,2 146 35,5 1,6 G1011.2525R/L-2T8GX16 8 25 25 24,2 142 31,5 1,6 G1011.2525R/L-2T15GX16 15 25 25 24,2 146 35,5 1,6 G1011.1616R/L-2T21GX24 21 16 16 15,3 150 40 1,6 l1 GX24-1E2 .. G1011.2020R/L-2T21GX24 21 20 20 19,2 150 40 1,6 G1011.1616R/L-3T12GX24 12 16 16 14,8 135 35 2,4 G1011.1616R/L-3T21GX24 21 80 16 16 14,8 150 40 2,4 G1011.2012R/L-3T21GX24 21 80 20 12 10,8 150 40 2,4 l4 G1011.2020R/L-3T12GX24 3 12 20 20 18,8 145 35 2,4 GX24-2E3 .. Tmax GX24-2F3 .. h1 s G1011.2020R/L-3T21GX24 21 80 20 20 18,8 150 40 2,4 D2 f1 G1011.2525R/L-3T12GX24 12 25 25 23,8 145 35 2,4 f G1011.2525R/L-3T21GX24 21 80 25 25 23,8 150 40 2,4 G1011.1616R/L-4T12GX24 12 16 16 14,3 135 35 3,4 G1011.1616R/L-4T21GX24 21 80 16 16 14,3 150 40 3,4 G1011.2012R/L-4T21GX24 21 80 20 12 10,3 150 40 3,4 G1011.2020R/L-4T12GX24 12 20 20 18,3 145 35 3,4 GX24-3E4 .. 4 GX24-3F4 .. G1011.2020R/L-4T21GX24 21 80 20 20 18,3 150 40 3,4 G1011.2525R/L-4T12GX24 12 25 25 23,3 145 35 3,4 G1011.2525R/L-4T21GX24 21 80 25 25 23,3 150 40 3,4 G1011.2525R/L-4T32GX24 32 25 25 23,3 165 55 3,4 G1011.2020R/L-5T12GX24 12 20 20 17,9 145 35 4,2 G1011.2020R/L-5T21GX24 21 80 20 20 17,9 150 40 4,2 G1011.2525R/L-5T12GX24 5 12 25 25 22,9 145 35 4,2 GX24-3E5 .. GX24-3F5 .. G1011.2525R/L-5T21GX24 21 80 25 25 22,9 150 40 4,2 G1011.2525R/L-5T32GX24 32 120 25 25 22,9 165 55 4,2 G1011.2020R/L-6T12GX24 12 20 20 17,4 145 35 5,2 G1011.2020R/L-6T21GX24 21 80 20 20 17,4 150 40 5,2 G1011.2525R/L-6T12GX24 6 12 25 25 22,4 145 35 5,2 GX24-4E6 .. G1011.2525R/L-6T21GX24 21 80 25 25 22,4 150 40 5,2 G1011.2525R/L-6T32GX24 32 120 25 25 22,4 165 55 5,2 G1011.2525R/L-8T28GX30 28 120 25 25 22 165 55 6,1 8 GX30-5E8 .. G1011.3232R/L-8T28GX30 28 120 32 32 29 165 55 6,1 Tмакс при диаметрах больше D2 см. в разделе «Техническая информация – Обработка канавок» f = f1 + s/2 Пример заказа инструмента правого исполнения: G1011.1212R-2T8GX16 / пример заказа инструмента левого исполнения: G1011.1212L-2T8GX16 Сборочные детали входят в комплект поставки A 278 D1 A 394 A 402 A 308 Державки Walter Cut для отрезки и обработки канавок
