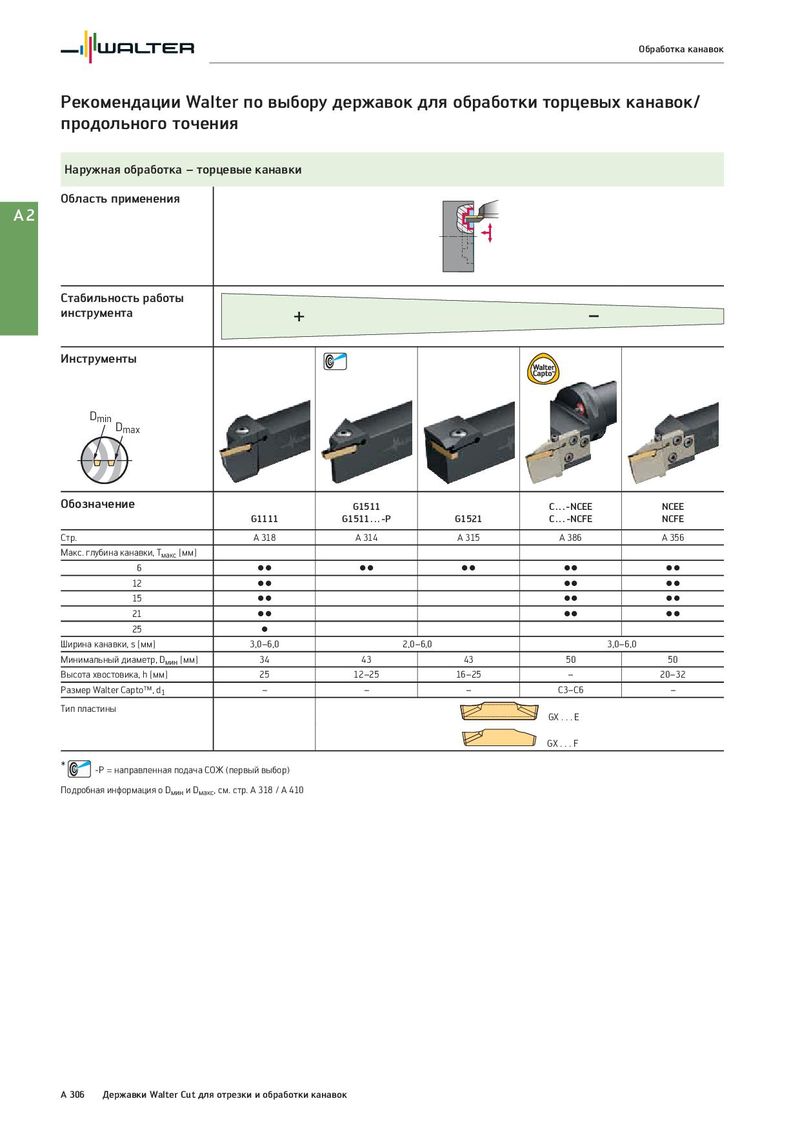

Обработка канавок Рекомендации Walter по выбору державок для обработки торцевых канавок/ продольного точения Наружная обработка – торцевые канавки Область применения A2 Стабильность работы инструмента + – Инструменты Dmin Dmax Обозначение G1511 C . . . -NCEE NCEE G1111 G1511 . . . -P G1521 C . . . -NCFE NCFE Cтр. A 318 A 314 A 315 A 386 A 356 Макс. глубина канавки, Tмакс [мм] 6 CC CC CC CC CC 12 CC CC CC 15 CC CC CC 21 CC CC CC 25 C Ширина канавки, s [мм] 3,0–6,0 2,0–6,0 3,0–6,0 Минимальный диаметр, Dмин [мм] 34 43 43 50 50 Высота хвостовика, h [мм] 25 12–25 16–25 – 20–32 Размер Walter Capto™, d1 – – – C3–C6 – Тип пластины GX . . . E GX . . . F * -P = направленная подача СОЖ (первый выбор) Подробная информация о Dмин и Dмакс, см. стр. A 318 / A 410 A 306 Державки Walter Cut для отрезки и обработки канавок
