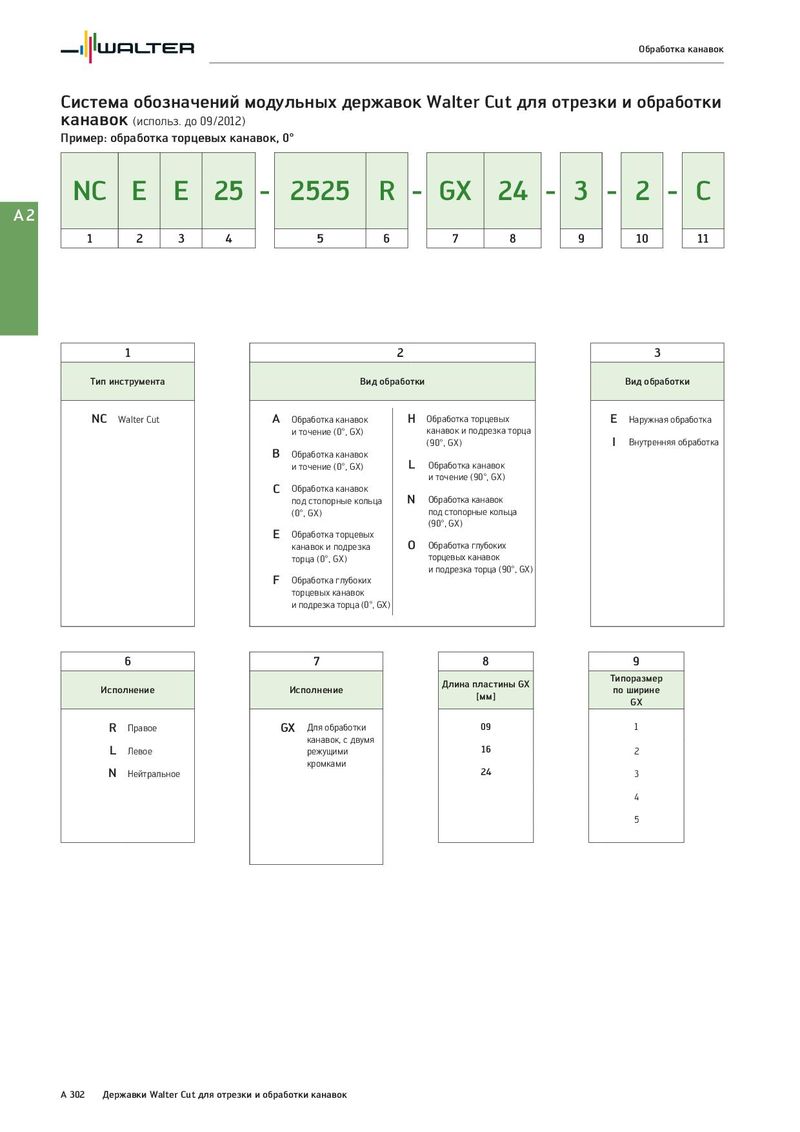

Обработка канавок Система обозначений модульных державок Walter Cut для отрезки и обработки канавок (использ. до 09/2012) Пример: обработка торцевых канавок, 0° NC E E 25 - 2525 R - GX 24 - 3 - 2 - C A2 1 2 3 4 5 6 7 8 9 10 11 1 2 3 Тип инструмента Вид обработки Вид обработки NC Walter Cut A Обработка канавок H Обработка торцевых E Наружная обработка и точение (0°, GX) канавок и подрезка торца (90°, GX) I Внутренняя обработка B Обработка канавок и точение (0°, GX) L Обработка канавок и точение (90°, GX) C Обработка канавок под стопорные кольца N Обработка канавок (0°, GX) под стопорные кольца (90°, GX) E Обработка торцевых канавок и подрезка O Обработка глубоких торца (0°, GX) торцевых канавок и подрезка торца (90°, GX) F Обработка глубоких торцевых канавок и подрезка торца (0°, GX) 6 7 8 9 Длина пластины GX Типоразмер Исполнение Исполнение [мм] по ширине GX R Правое GX Для обработки 09 1 канавок, с двумя L Левое режущими 16 2 кромками N Нейтральное 24 3 4 5 A 302 Державки Walter Cut для отрезки и обработки канавок
