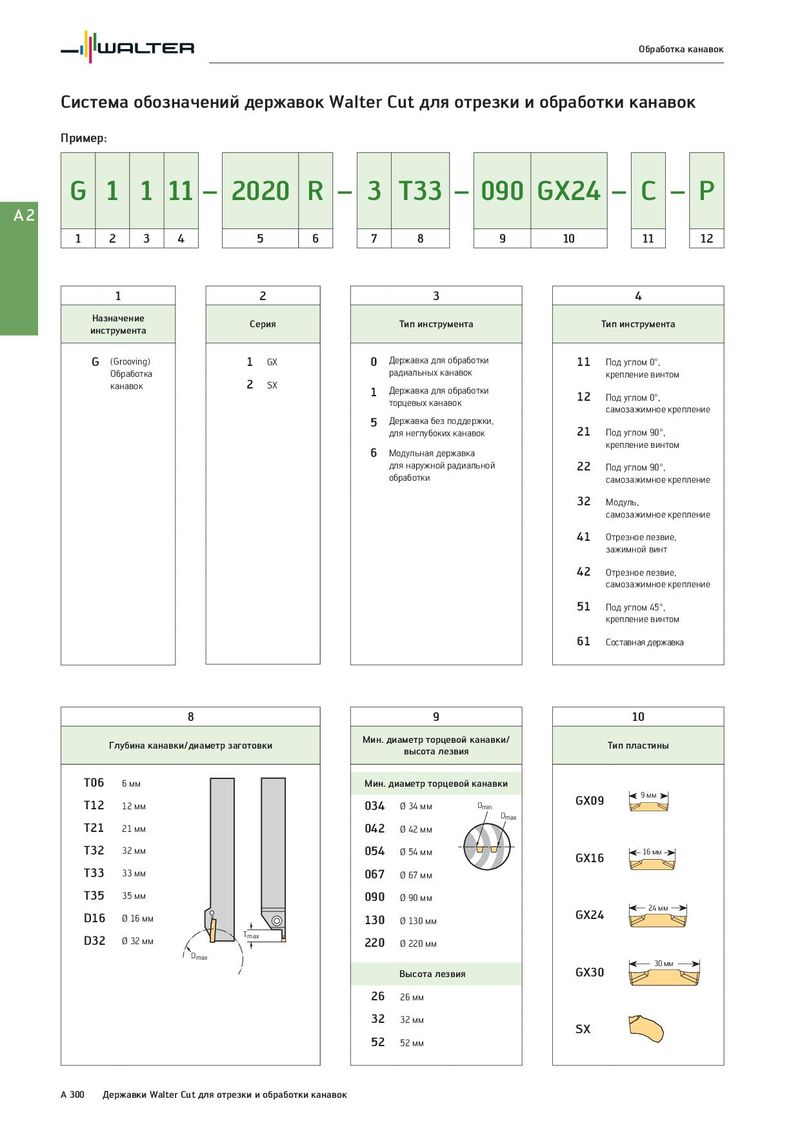

Обработка канавок Система обозначений державок Walter Cut для отрезки и обработки канавок Пример: G 1 1 11 – 2020 R – 3 T33 – 090 GX24 – C – P A2 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 Назначение Серия Тип инструмента Тип инструмента инструмента G (Grooving) 1 GX 0 Державка для обработки 11 Под углом 0°, Обработка радиальных канавок крепление винтом канавок 2 SX 1 Державка для обработки торцевых канавок 12 Под углом 0°, самозажимное крепление 5 Державка без поддержки, для неглубоких канавок 21 Под углом 90°, 6 крепление винтом Модульная державка для наружной радиальной 22 Под углом 90°, обработки самозажимное крепление 32 Модуль, самозажимное крепление 41 Отрезное лезвие, зажимной винт 42 Отрезное лезвие, самозажимное крепление 51 Под углом 45°, крепление винтом 61 Составная державка 8 9 10 Глубина канавки/диаметр заготовки Мин. диаметр торцевой канавки/ Тип пластины высота лезвия T06 6 мм Мин. диаметр торцевой канавки GX09 9 мм T12 12 мм 034 Ø 34 мм Dmin Dmax T21 21 мм 042 Ø 42 мм T32 32 мм 054 Ø 54 мм GX16 16 мм T33 33 мм 067 Ø 67 мм T35 35 мм 090 Ø 90 мм GX24 24 мм D16 Ø 16 мм 130 Ø 130 мм D32 Ø 32 мм Tmax 220 Ø 220 мм Dmax 30 мм Высота лезвия GX30 26 26 мм 32 32 мм SX 52 52 мм A 300 Державки Walter Cut для отрезки и обработки канавок
