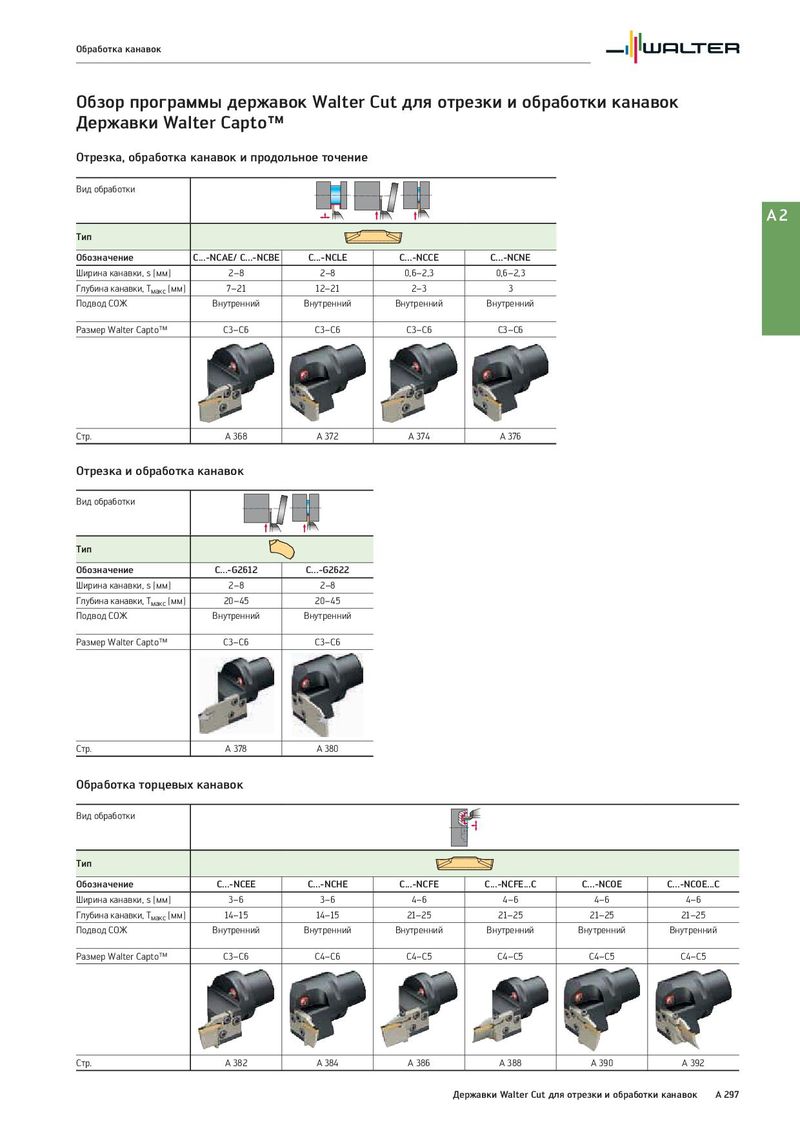

Обработка канавок Обзор программы державок Walter Cut для отрезки и обработки канавок Державки Walter Capto™ Отрезка, обработка канавок и продольное точение Вид обработки A2 Тип Обозначение C...-NCAE/ C...-NCBE C...-NCLE C...-NCCE C...-NCNE Ширина канавки, s [мм] 2–8 2–8 0,6–2,3 0,6–2,3 Глубина канавки, Tмакс [мм] 7–21 12–21 2–3 3 Подвод СОЖ Внутренний Внутренний Внутренний Внутренний Размер Walter Capto™ C3–C6 C3–C6 C3–C6 C3–C6 Cтр. A 368 A 372 A 374 A 376 Отрезка и обработка канавок Вид обработки Тип Обозначение C...-G2612 C...-G2622 Ширина канавки, s [мм] 2–8 2–8 Глубина канавки, Tмакс [мм] 20–45 20–45 Подвод СОЖ Внутренний Внутренний Размер Walter Capto™ C3–C6 C3–C6 Cтр. A 378 A 380 Обработка торцевых канавок Вид обработки Тип Обозначение C...-NCEE C...-NCHE C...-NCFE C...-NCFE...C C...-NCOE C...-NCOE...C Ширина канавки, s [мм] 3–6 3–6 4–6 4–6 4–6 4–6 Глубина канавки, Tмакс [мм] 14–15 14–15 21–25 21–25 21–25 21–25 Подвод СОЖ Внутренний Внутренний Внутренний Внутренний Внутренний Внутренний Размер Walter Capto™ C3–C6 C4–C6 C4–C5 C4–C5 C4–C5 C4–C5 Cтр. A 382 A 384 A 386 A 388 A 390 A 392 Державки Walter Cut для отрезки и обработки канавок A 297
