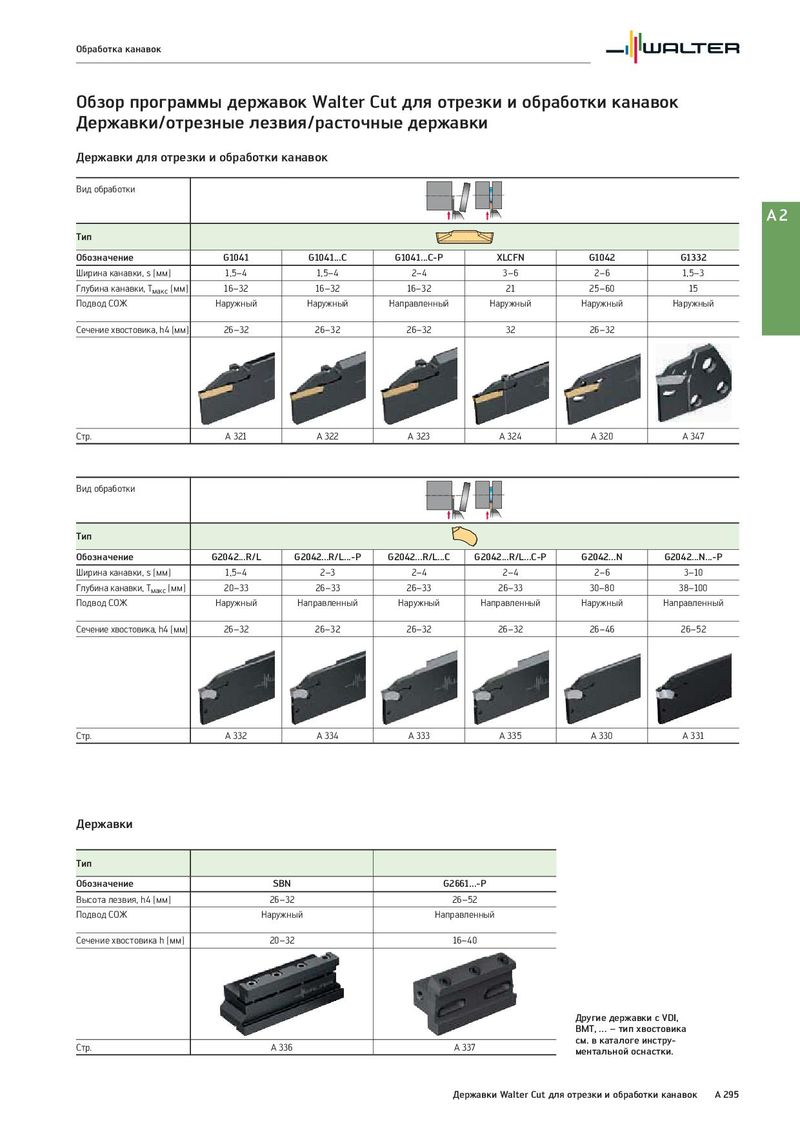

Обработка канавок Обзор программы державок Walter Cut для отрезки и обработки канавок Державки/отрезные лезвия/расточные державки Державки для отрезки и обработки канавок Вид обработки A2 Тип Обозначение G1041 G1041...C G1041...C-P XLCFN G1042 G1332 Ширина канавки, s [мм] 1,5–4 1,5–4 2–4 3–6 2–6 1,5–3 Глубина канавки, Tмакс [мм] 16–32 16–32 16–32 21 25–60 15 Подвод СОЖ Наружный Наружный Направленный Наружный Наружный Наружный Сечение хвостовика, h4 [мм] 26–32 26–32 26–32 32 26–32 Cтр. A 321 A 322 A 323 A 324 A 320 A 347 Вид обработки Тип Обозначение G2042...R/L G2042...R/L...-P G2042...R/L...C G2042...R/L...C-P G2042...N G2042...N...-P Ширина канавки, s [мм] 1,5–4 2–3 2–4 2–4 2–6 3–10 Глубина канавки, Tмакс [мм] 20–33 26–33 26–33 26–33 30–80 38–100 Подвод СОЖ Наружный Направленный Наружный Направленный Наружный Направленный Сечение хвостовика, h4 [мм] 26–32 26–32 26–32 26–32 26–46 26–52 Cтр. A 332 A 334 A 333 A 335 A 330 A 331 Державки Тип Обозначение SBN G2661...-P Высота лезвия, h4 [мм] 26–32 26–52 Подвод СОЖ Наружный Направленный Сечение хвостовика h [мм] 20–32 16–40 Другие державки с VDI, BMT, … – тип хвостовика Cтр. A 336 A 337 см. в каталоге инстру- ментальной оснастки. Державки Walter Cut для отрезки и обработки канавок A 295
