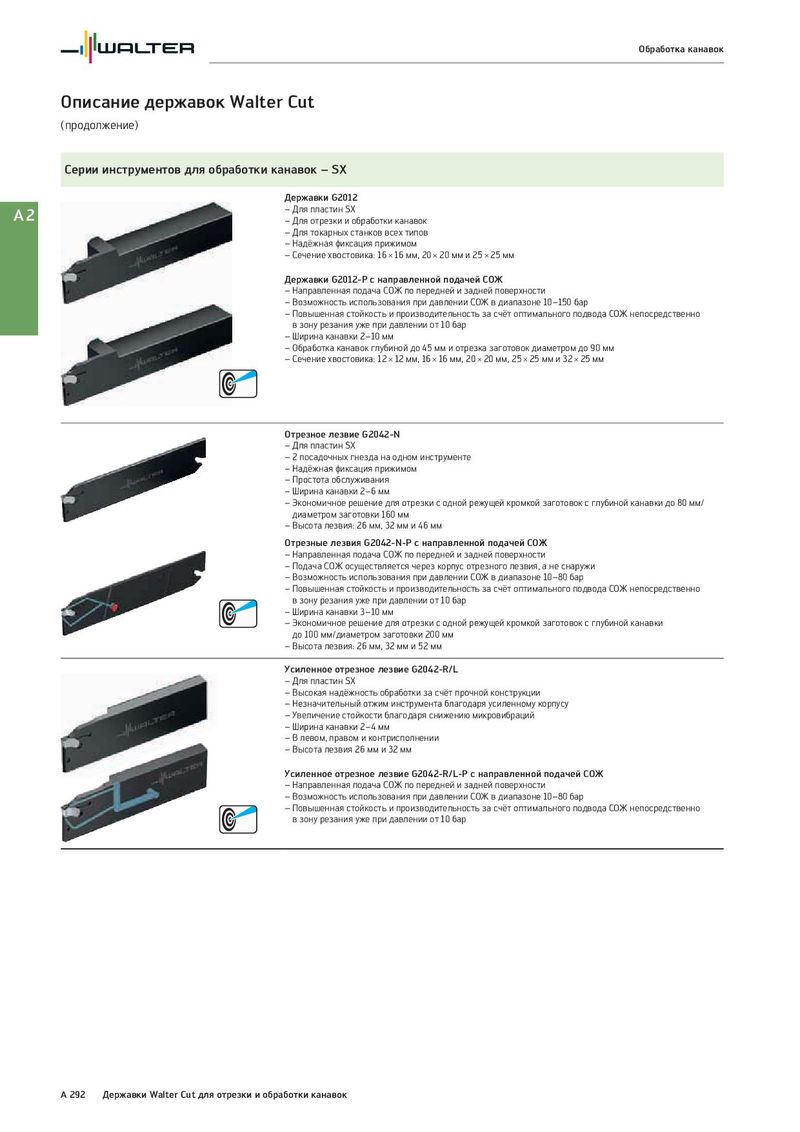

Обработка канавок Описание державок Walter Cut (продолжение) Серии инструментов для обработки канавок – SX Державки G2012 A2 – Для пластин SX – Для отрезки и обработки канавок – Для токарных станков всех типов – Надёжная фиксация прижимом – Сечение хвостовика: 16 × 16 мм, 20 × 20 мм и 25 × 25 мм Державки G2012-P с направленной подачей СОЖ – Направленная подача СОЖ по передней и задней поверхности – Возможность использования при давлении СОЖ в диапазоне 10–150 бар – Повышенная стойкость и производительность за счёт оптимального подвода СОЖ непосредственно в зону резания уже при давлении от 10 бар – Ширина канавки 2–10 мм – Обработка канавок глубиной до 45 мм и отрезка заготовок диаметром до 90 мм – Сечение хвостовика: 12 × 12 мм, 16 × 16 мм, 20 × 20 мм, 25 × 25 мм и 32 × 25 мм Отрезное лезвие G2042-N – Для пластин SX – 2 посадочных гнезда на одном инструменте – Надёжная фиксация прижимом – Простота обслуживания – Ширина канавки 2–6 мм – Экономичное решение для отрезки с одной режущей кромкой заготовок с глубиной канавки до 80 мм/ диаметром заготовки 160 мм – Высота лезвия: 26 мм, 32 мм и 46 мм Отрезные лезвия G2042-N-P с направленной подачей СОЖ – Направленная подача СОЖ по передней и задней поверхности – Подача СОЖ осуществляется через корпус отрезного лезвия, а не снаружи – Возможность использования при давлении СОЖ в диапазоне 10–80 бар – Повышенная стойкость и производительность за счёт оптимального подвода СОЖ непосредственно в зону резания уже при давлении от 10 бар – Ширина канавки 3–10 мм – Экономичное решение для отрезки с одной режущей кромкой заготовок с глубиной канавки до 100 мм/диаметром заготовки 200 мм – Высота лезвия: 26 мм, 32 мм и 52 мм Усиленное отрезное лезвие G2042-R/L – Для пластин SX – Высокая надёжность обработки за счёт прочной конструкции – Незначительный отжим инструмента благодаря усиленному корпусу – Увеличение стойкости благодаря снижению микровибраций – Ширина канавки 2–4 мм – В левом, правом и контрисполнении – Высота лезвия 26 мм и 32 мм Усиленное отрезное лезвие G2042-R/L-P c направленной подачей СОЖ – Направленная подача СОЖ по передней и задней поверхности – Возможность использования при давлении СОЖ в диапазоне 10–80 бар – Повышенная стойкость и производительность за счёт оптимального подвода СОЖ непосредственно в зону резания уже при давлении от 10 бар A 292 Державки Walter Cut для отрезки и обработки канавок
