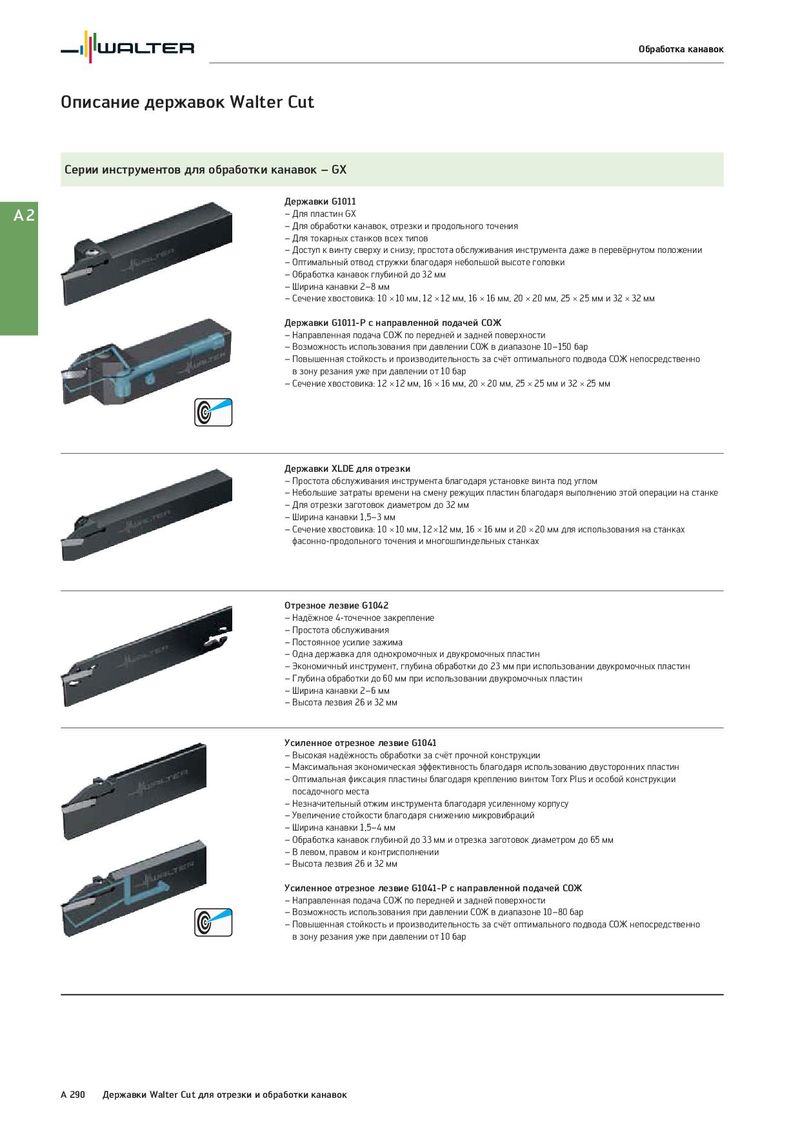

Общий каталог Walter 2017 - страница 306

Обработка канавок Описание державок Walter Cut Серии инструментов для обработки канавок – GX Державки G1011 A2 – Для пластин GX – Для обработки канавок, отрезки и продольного точения – Для токарных станков всех типов – Доступ к винту сверху и снизу; простота обслуживания инструмента даже в перевёрнутом положении – Оптимальный отвод стружки благодаря небольшой высоте головки – Обработка канавок глубиной до 32 мм – Ширина канавки 2–8 мм – Сечение хвостовика: 10 × 10 мм, 12 × 12 мм, 16 × 16 мм, 20 × 20 мм, 25 × 25 мм и 32 × 32 мм Державки G1011-P с направленной подачей СОЖ – Направленная подача СОЖ по передней и задней поверхности – Возможность использования при давлении СОЖ в диапазоне 10–150 бар – Повышенная стойкость и производительность за счёт оптимального подвода СОЖ непосредственно в зону резания уже при давлении от 10 бар – Сечение хвостовика: 12 × 12 мм, 16 × 16 мм, 20 × 20 мм, 25 × 25 мм и 32 × 25 мм Державки XLDE для отрезки – Простота обслуживания инструмента благодаря установке винта под углом – Небольшие затраты времени на смену режущих пластин благодаря выполнению этой операции на станке – Для отрезки заготовок диаметром до 32 мм – Ширина канавки 1,5–3 мм – Сечение хвостовика: 10 × 10 мм, 12 ×12 мм, 16 × 16 мм и 20 × 20 мм для использования на станках фасонно-продольного точения и многошпиндельных станках Отрезное лезвие G1042 – Надёжное 4-точечное закрепление – Простота обслуживания – Постоянное усилие зажима – Одна державка для однокромочных и двукромочных пластин – Экономичный инструмент, глубина обработки до 23 мм при использовании двукромочных пластин – Глубина обработки до 60 мм при использовании двукромочных пластин – Ширина канавки 2–6 мм – Высота лезвия 26 и 32 мм Усиленное отрезное лезвие G1041 – Высокая надёжность обработки за счёт прочной конструкции – Максимальная экономическая эффективность благодаря использованию двусторонних пластин – Оптимальная фиксация пластины благодаря креплению винтом Torx Plus и особой конструкции посадочного места – Незначительный отжим инструмента благодаря усиленному корпусу – Увеличение стойкости благодаря снижению микровибраций – Ширина канавки 1,5–4 мм – Обработка канавок глубиной до 33 мм и отрезка заготовок диаметром до 65 мм – В левом, правом и контрисполнении – Высота лезвия 26 и 32 мм Усиленное отрезное лезвие G1041-P c направленной подачей СОЖ – Направленная подача СОЖ по передней и задней поверхности – Возможность использования при давлении СОЖ в диапазоне 10–80 бар – Повышенная стойкость и производительность за счёт оптимального подвода СОЖ непосредственно в зону резания уже при давлении от 10 бар A 290 Державки Walter Cut для отрезки и обработки канавок
