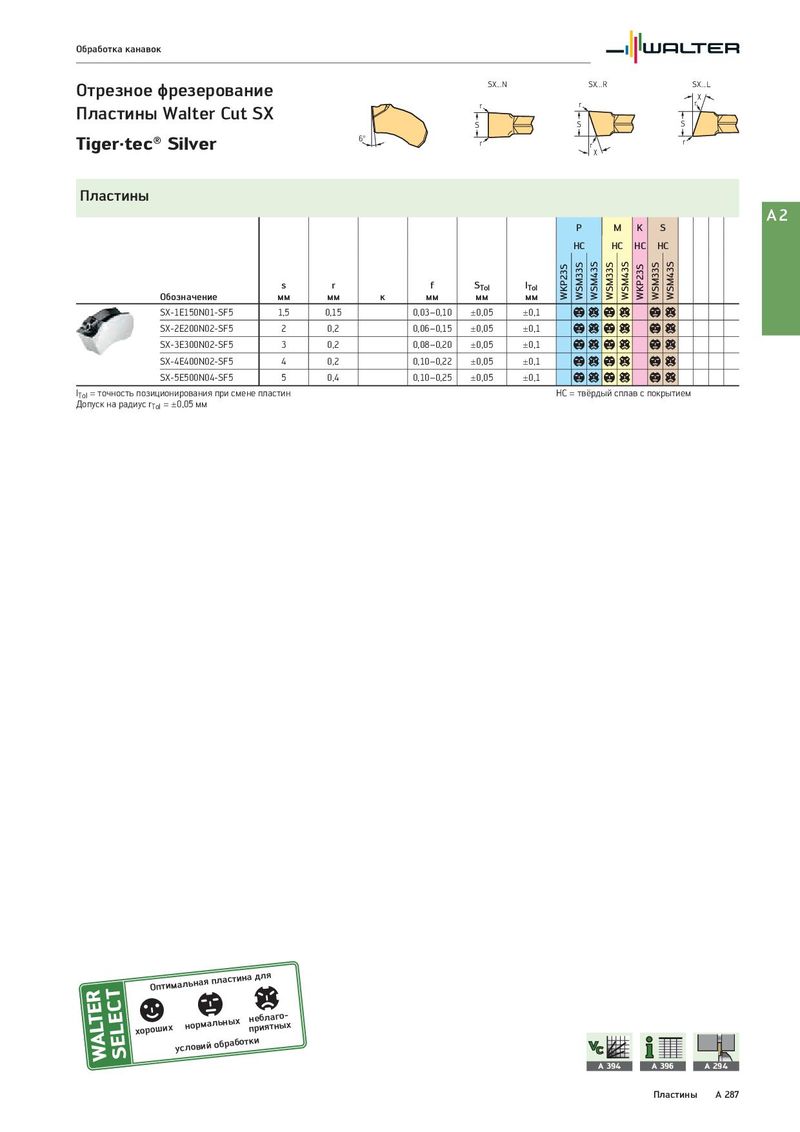

Обработка канавок Отрезное фрезерование SX...N SX...R SX...L χ Пластины Walter Cut SX r r r S S S Tiger·tec® Silver 6° r r r χ Пластины A2 P M K S HC HC HC HC s r f STol lTol WKP23S WSM33S WSM43S WSM33S WSM43S WKP23S WSM33S WSM43S Обозначение мм мм κ мм мм мм SX-1E150N01-SF5 1,5 0,15 0,03–0,10 ±0,05 ±0,1 bcbc bc SX-2E200N02-SF5 2 0,2 0,06–0,15 ±0,05 ±0,1 bcbc bc SX-3E300N02-SF5 3 0,2 0,08–0,20 ±0,05 ±0,1 bcbc bc SX-4E400N02-SF5 4 0,2 0,10–0,22 ±0,05 ±0,1 bcbc bc SX-5E500N04-SF5 5 0,4 0,10–0,25 ±0,05 ±0,1 bcbc bc lTol = точность позиционирования при смене пластин HC = твёрдый сплав с покрытием Допуск на радиус rTol = ±0,05 мм Оптимальная пластина для хороших нормальных пнреиблятангыо-х условий обработки A 394 A 396 A 294 Пластины A 287
