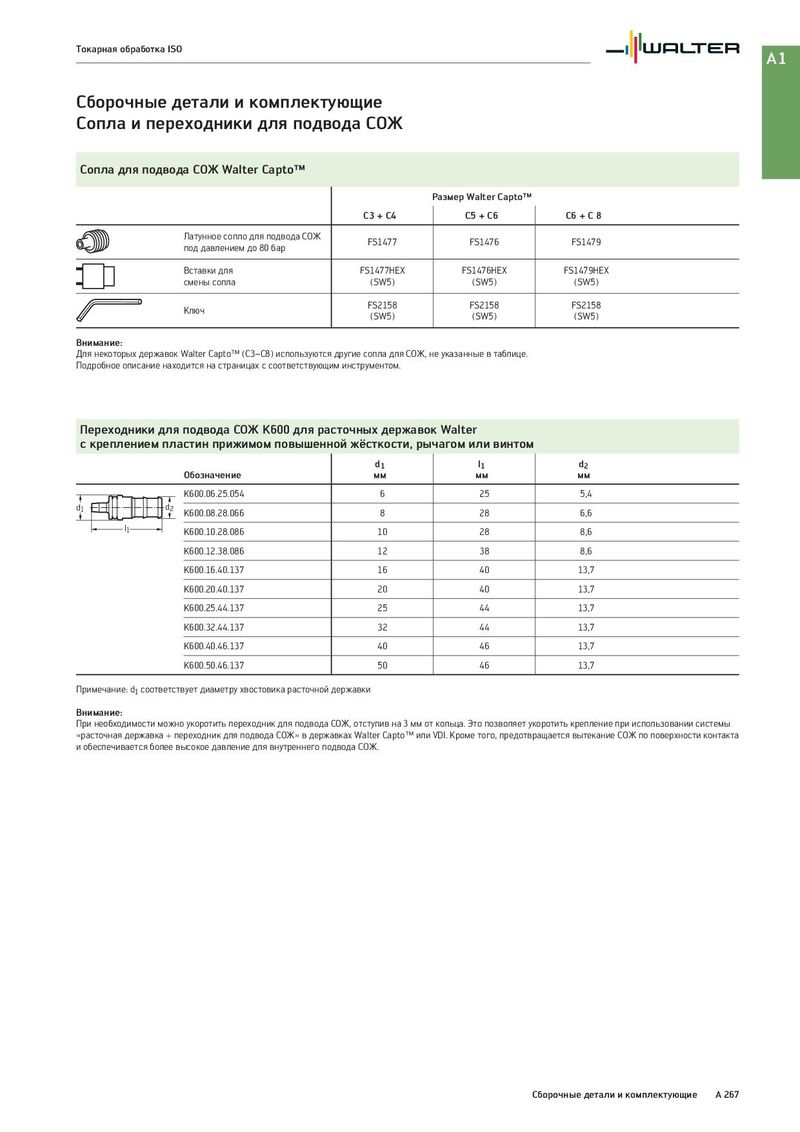

Токарная обработка ISO A1 Сборочные детали и комплектующие Сопла и переходники для подвода СОЖ Сопла для подвода СОЖ Walter Capto™ Размер Walter Capto™ C3 + C4 C5 + C6 C6 + C 8 Латунное сопло для подвода СОЖ FS1477 FS1476 FS1479 под давлением до 80 бар Вставки для FS1477HEX FS1476HEX FS1479HEX смены сопла (SW5) (SW5) (SW5) Ключ FS2158 FS2158 FS2158 (SW5) (SW5) (SW5) Внимание: Для некоторых державок Walter Capto™ (C3–C8) используются другие сопла для СОЖ, не указанные в таблице. Подробное описание находится на страницах с соответствующим инструментом. Переходники для подвода СОЖ K600 для расточных державок Walter с креплением пластин прижимом повышенной жёсткости, рычагом или винтом d1 l1 d2 Обозначение мм мм мм K600.06.25.054 6 25 5,4 d1 d2 K600.08.28.066 8 28 6,6 l1 K600.10.28.086 10 28 8,6 K600.12.38.086 12 38 8,6 K600.16.40.137 16 40 13,7 K600.20.40.137 20 40 13,7 K600.25.44.137 25 44 13,7 K600.32.44.137 32 44 13,7 K600.40.46.137 40 46 13,7 K600.50.46.137 50 46 13,7 Примечание: d1 соответствует диаметру хвостовика расточной державки Внимание: При необходимости можно укоротить переходник для подвода СОЖ, отступив на 3 мм от кольца. Это позволяет укоротить крепление при использовании системы «расточная державка + переходник для подвода СОЖ» в державках Walter Capto™ или VDI. Кроме того, предотвращается вытекание СОЖ по поверхности контакта и обеспечивается более высокое давление для внутреннего подвода СОЖ. Сборочные детали и комплектующие A 267
