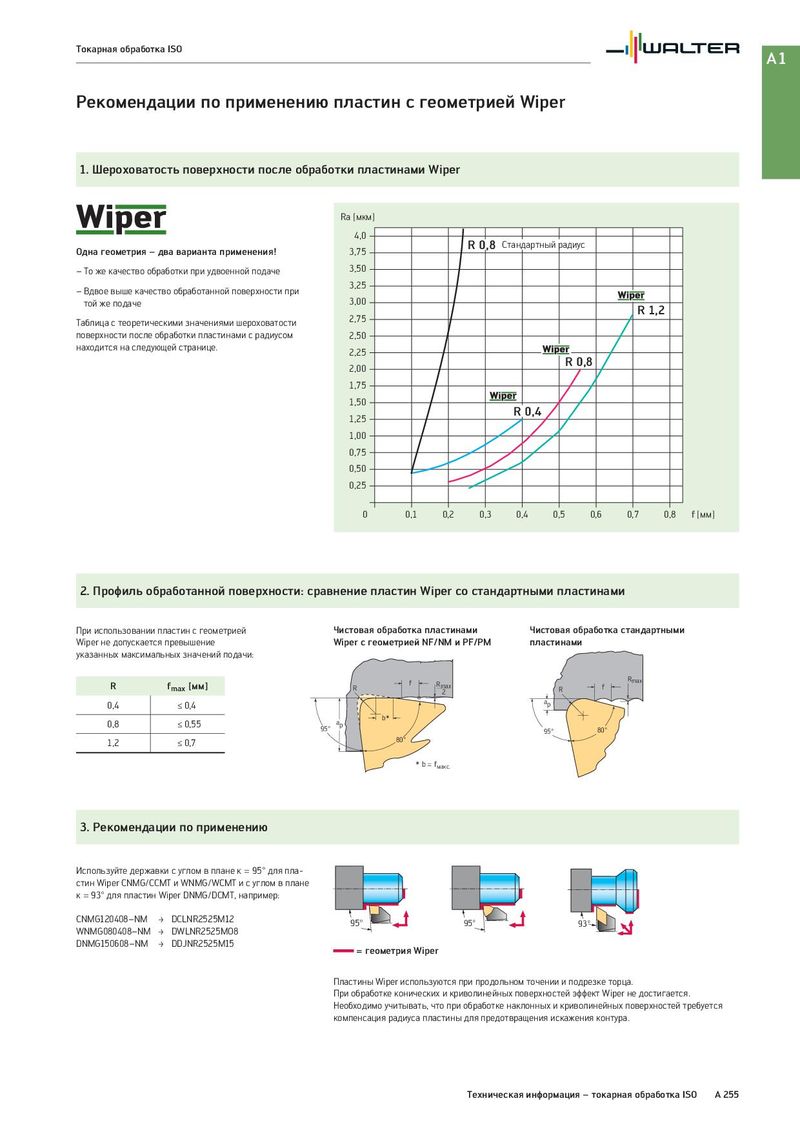

Токарная обработка ISO A1 Рекомендации по применению пластин с геометрией Wiper 1. Шероховатость поверхности после обработки пластинами Wiper Ra [мкм] 4,0 Одна геометрия – два варианта применения! 3,75 R 0,8 Стандартный радиус – То же качество обработки при удвоенной подаче 3,50 – Вдвое выше качество обработанной поверхности при 3,25 той же подаче 3,00 R 1,2 Таблица с теоретическими значениями шероховатости 2,75 поверхности после обработки пластинами с радиусом 2,50 находится на следующей странице. 2,25 2,00 R 0,8 1,75 1,50 1,25 R 0,4 1,00 0,75 0,50 0,25 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 f [мм] 2. Профиль обработанной поверхности: сравнение пластин Wiper со стандартными пластинами При использовании пластин с геометрией Чистовая обработка пластинами Чистовая обработка стандартными Wiper не допускается превышение Wiper с геометрией NF/NM и PF/PM пластинами указанных максимальных значений подачи: R fmax [мм] f Rmax Rmax R 2 R f 0,4 ≤ 0,4 ap 0,8 ≤ 0,55 ap b* 95° 95° 80° 1,2 ≤ 0,7 80° * b = fмакс. 3. Рекомендации по применению Используйте державки с углом в плане κ = 95° для пла- стин Wiper CNMG/CCMT и WNMG/WCMT и с углом в плане κ = 93° для пластин Wiper DNMG/DCMT, например: CNMG120408–NM ‡ DCLNR2525M12 95° 95° 93° WNMG080408–NM ‡ DWLNR2525MO8 DNMG150608–NM ‡ DDJNR2525M15 = геометрия Wiper Пластины Wiper используются при продольном точении и подрезке торца. При обработке конических и криволинейных поверхностей эффект Wiper не достигается. Необходимо учитывать, что при обработке наклонных и криволинейных поверхностей требуется компенсация радиуса пластины для предотвращения искажения контура. Техническая информация – токарная обработка ISO A 255
