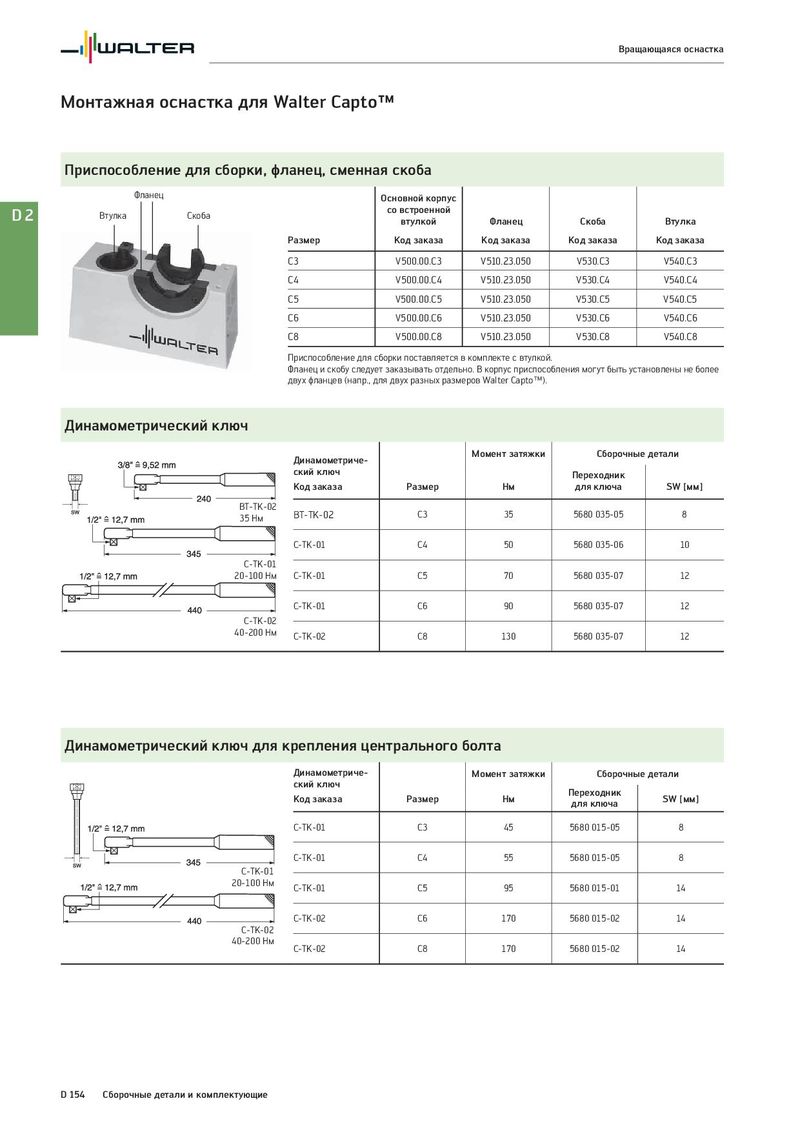

Вращающаяся оснастка Монтажная оснастка для Walter Capto™ Приспособление для сборки, фланец, сменная скоба Фланец Основной корпус D2 Втулка Скоба со встроенной втулкой Фланец Скоба Втулка Размер Код заказа Код заказа Код заказа Код заказа C3 V500.00.C3 V510.23.050 V530.C3 V540.C3 C4 V500.00.C4 V510.23.050 V530.C4 V540.C4 C5 V500.00.C5 V510.23.050 V530.C5 V540.C5 C6 V500.00.C6 V510.23.050 V530.C6 V540.C6 C8 V500.00.C8 V510.23.050 V530.C8 V540.C8 Приспособление для сборки поставляется в комплекте с втулкой. Фланец и скобу следует заказывать отдельно. В корпус приспособления могут быть установлены не более двух фланцев (напр., для двух разных размеров Walter Capto™). Динамометрический ключ Динамометриче- Момент затяжки Сборочные детали ский ключ Переходник Код заказа Размер Нм для ключа SW [мм] BT-TK-02 BT-TK-02 C3 35 5680 035-05 35 Нм 8 C-TK-01 C4 50 5680 035-06 10 C-TK-01 20-100 Нм C-TK-01 C5 70 5680 035-07 12 C-TK-01 C6 90 5680 035-07 12 C-TK-02 40-200 Нм C-TK-02 C8 130 5680 035-07 12 Динамометрический ключ для крепления центрального болта Динамометриче- Момент затяжки Сборочные детали ский ключ Код заказа Размер Нм Переходник SW [мм] для ключа C-TK-01 C3 45 5680 015-05 8 C-TK-01 C4 55 5680 015-05 8 C-TK-01 20-100 Нм C-TK-01 C5 95 5680 015-01 14 C-TK-02 C6 170 5680 015-02 14 C-TK-02 40-200 Нм C-TK-02 C8 170 5680 015-02 14 D 154 Сборочные детали и комплектующие
