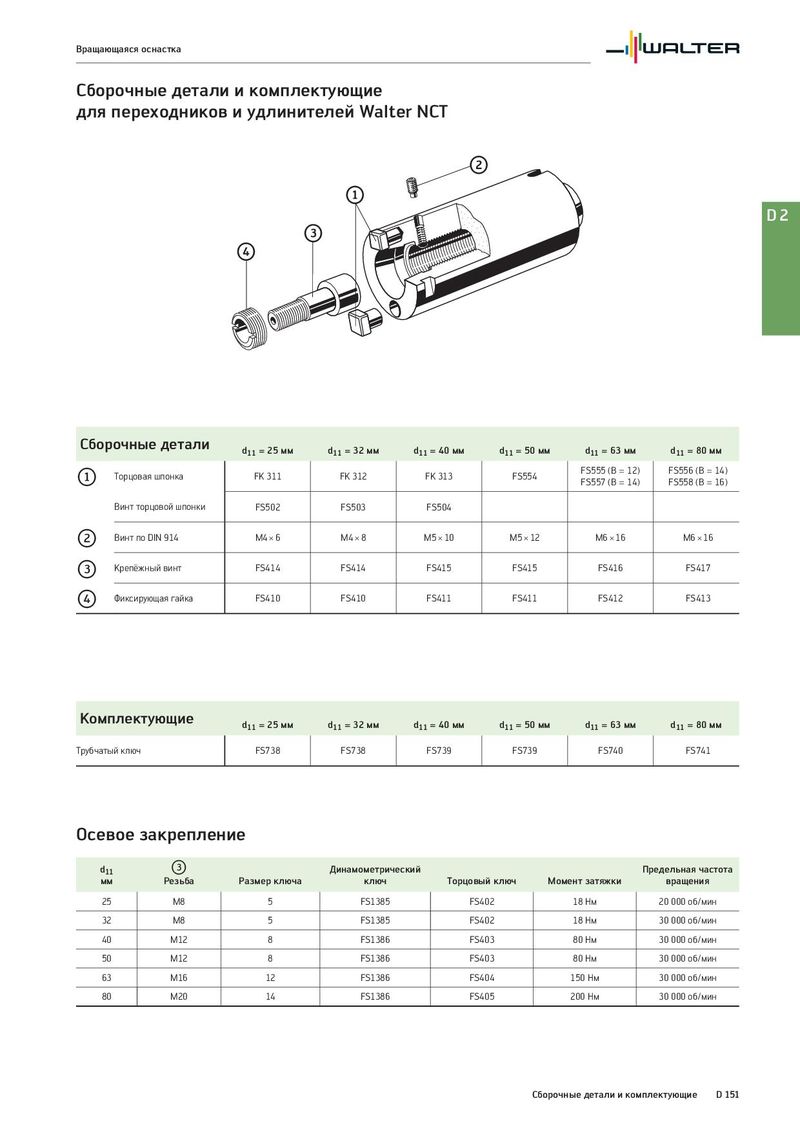

Вращающаяся оснастка Сборочные детали и комплектующие для переходников и удлинителей Walter NCT D2 Сборочные детали d11 = 25 мм d11 = 32 мм d11 = 40 мм d11 = 50 мм d11 = 63 мм d11 = 80 мм x Торцовая шпонка FK 311 FK 312 FK 313 FS554 FS555 (B = 12) FS556 (B = 14) FS557 (B = 14) FS558 (B = 16) Винт торцовой шпонки FS502 FS503 FS504 y Винт по DIN 914 M4 × 6 M4 × 8 M5 × 10 M5 × 12 M6 × 16 M6 × 16 z Крепёжный винт FS414 FS414 FS415 FS415 FS416 FS417 { Фиксирующая гайка FS410 FS410 FS411 FS411 FS412 FS413 Комплектующие d11 = 25 мм d11 = 32 мм d11 = 40 мм d11 = 50 мм d11 = 63 мм d11 = 80 мм Трубчатый ключ FS738 FS738 FS739 FS739 FS740 FS741 Осевое закрепление d11 z Динамометрический Предельная частота мм Резьба Размер ключа ключ Торцовый ключ Момент затяжки вращения 25 M8 5 FS1385 FS402 18 Нм 20 000 об/мин 32 M8 5 FS1385 FS402 18 Нм 30 000 об/мин 40 M12 8 FS1386 FS403 80 Нм 30 000 об/мин 50 M12 8 FS1386 FS403 80 Нм 30 000 об/мин 63 M16 12 FS1386 FS404 150 Нм 30 000 об/мин 80 M20 14 FS1386 FS405 200 Нм 30 000 об/мин Сборочные детали и комплектующие D 151
