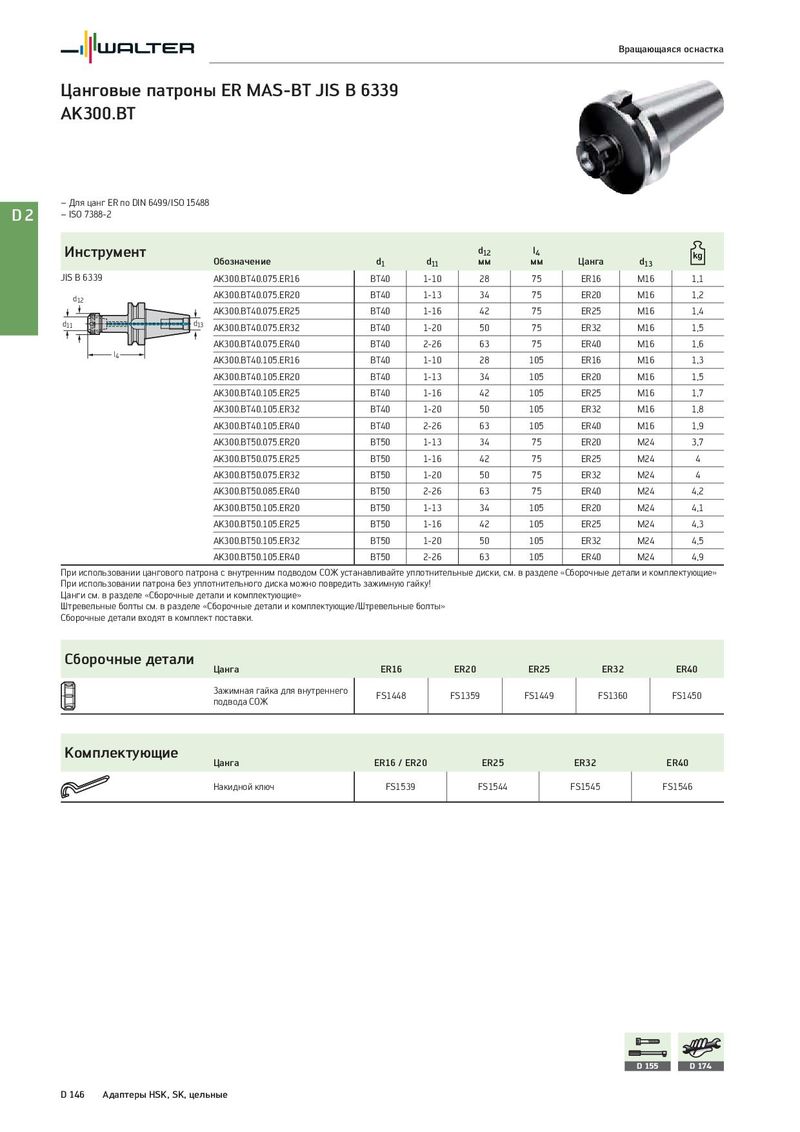

Общий каталог Walter 2017 - страница 2558

Вращающаяся оснастка Цанговые патроны ER MAS-BT JIS B 6339 AK300.BT – Для цанг ER по DIN 6499/ISO 15488 D2 – ISO 7388-2 Инструмент d12 l4 Обозначение d1 d11 мм мм Цанга d13 JIS B 6339 AK300.BT40.075.ER16 BT40 1-10 28 75 ER16 M16 1,1 d12 AK300.BT40.075.ER20 BT40 1-13 34 75 ER20 M16 1,2 AK300.BT40.075.ER25 BT40 1-16 42 75 ER25 M16 1,4 d11 d13 AK300.BT40.075.ER32 BT40 1-20 50 75 ER32 M16 1,5 AK300.BT40.075.ER40 BT40 2-26 63 75 ER40 M16 1,6 l4 AK300.BT40.105.ER16 BT40 1-10 28 105 ER16 M16 1,3 AK300.BT40.105.ER20 BT40 1-13 34 105 ER20 M16 1,5 AK300.BT40.105.ER25 BT40 1-16 42 105 ER25 M16 1,7 AK300.BT40.105.ER32 BT40 1-20 50 105 ER32 M16 1,8 AK300.BT40.105.ER40 BT40 2-26 63 105 ER40 M16 1,9 AK300.BT50.075.ER20 BT50 1-13 34 75 ER20 M24 3,7 AK300.BT50.075.ER25 BT50 1-16 42 75 ER25 M24 4 AK300.BT50.075.ER32 BT50 1-20 50 75 ER32 M24 4 AK300.BT50.085.ER40 BT50 2-26 63 75 ER40 M24 4,2 AK300.BT50.105.ER20 BT50 1-13 34 105 ER20 M24 4,1 AK300.BT50.105.ER25 BT50 1-16 42 105 ER25 M24 4,3 AK300.BT50.105.ER32 BT50 1-20 50 105 ER32 M24 4,5 AK300.BT50.105.ER40 BT50 2-26 63 105 ER40 M24 4,9 При использовании цангового патрона с внутренним подводом СОЖ устанавливайте уплотнительные диски, см. в разделе «Сборочные детали и комплектующие» При использовании патрона без уплотнительного диска можно повредить зажимную гайку! Цанги см. в разделе «Сборочные детали и комплектующие» Штревельные болты см. в разделе «Сборочные детали и комплектующие/Штревельные болты» Сборочные детали входят в комплект поставки. Сборочные детали Цанга ER16 ER20 ER25 ER32 ER40 Зажимная гайка для внутреннего FS1448 FS1359 FS1449 FS1360 FS1450 подвода СОЖ Комплектующие Цанга ER16 / ER20 ER25 ER32 ER40 Накидной ключ FS1539 FS1544 FS1545 FS1546 D 155 D 174 D 146 Адаптеры HSK, SK, цельные
