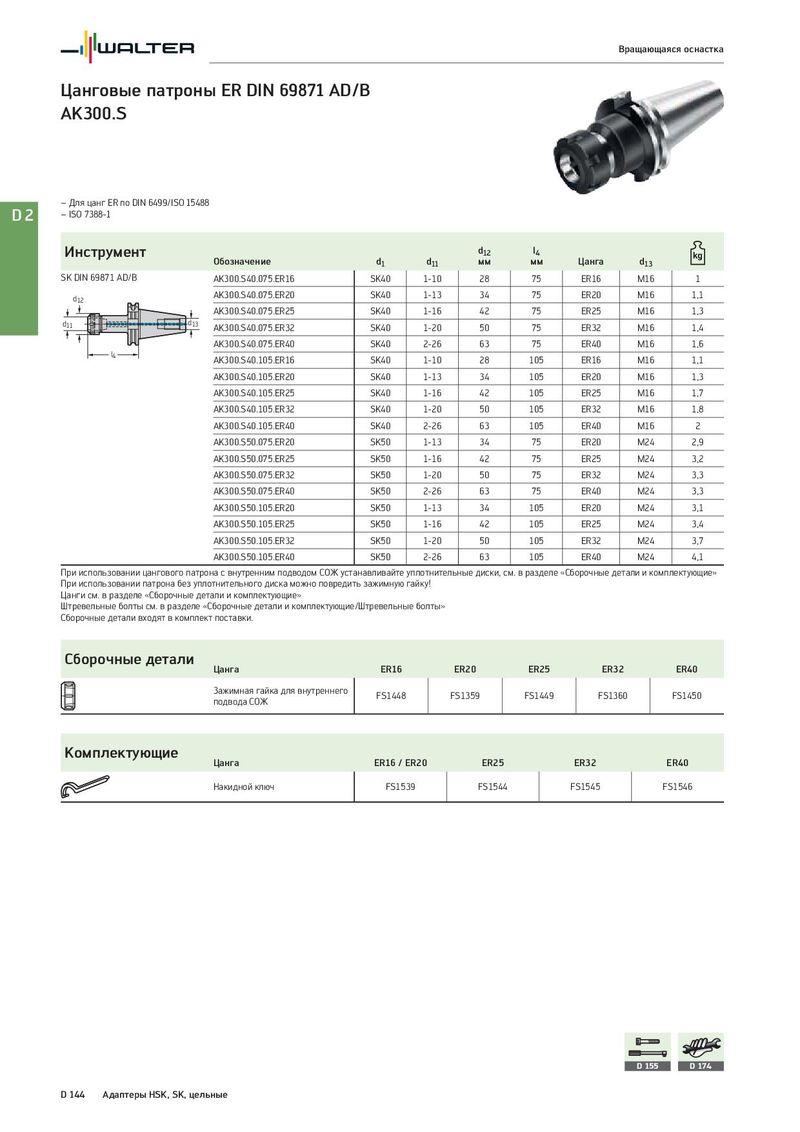

Вращающаяся оснастка Цанговые патроны ER DIN 69871 AD/B AK300.S – Для цанг ER по DIN 6499/ISO 15488 D2 – ISO 7388-1 Инструмент d12 l4 Обозначение d1 d11 мм мм Цанга d13 SK DIN 69871 AD/B AK300.S40.075.ER16 SK40 1-10 28 75 ER16 M16 1 d12 AK300.S40.075.ER20 SK40 1-13 34 75 ER20 M16 1,1 AK300.S40.075.ER25 SK40 1-16 42 75 ER25 M16 1,3 d11 d13 AK300.S40.075.ER32 SK40 1-20 50 75 ER32 M16 1,4 AK300.S40.075.ER40 SK40 2-26 63 75 ER40 M16 1,6 l4 AK300.S40.105.ER16 SK40 1-10 28 105 ER16 M16 1,1 AK300.S40.105.ER20 SK40 1-13 34 105 ER20 M16 1,3 AK300.S40.105.ER25 SK40 1-16 42 105 ER25 M16 1,7 AK300.S40.105.ER32 SK40 1-20 50 105 ER32 M16 1,8 AK300.S40.105.ER40 SK40 2-26 63 105 ER40 M16 2 AK300.S50.075.ER20 SK50 1-13 34 75 ER20 M24 2,9 AK300.S50.075.ER25 SK50 1-16 42 75 ER25 M24 3,2 AK300.S50.075.ER32 SK50 1-20 50 75 ER32 M24 3,3 AK300.S50.075.ER40 SK50 2-26 63 75 ER40 M24 3,3 AK300.S50.105.ER20 SK50 1-13 34 105 ER20 M24 3,1 AK300.S50.105.ER25 SK50 1-16 42 105 ER25 M24 3,4 AK300.S50.105.ER32 SK50 1-20 50 105 ER32 M24 3,7 AK300.S50.105.ER40 SK50 2-26 63 105 ER40 M24 4,1 При использовании цангового патрона с внутренним подводом СОЖ устанавливайте уплотнительные диски, см. в разделе «Сборочные детали и комплектующие» При использовании патрона без уплотнительного диска можно повредить зажимную гайку! Цанги см. в разделе «Сборочные детали и комплектующие» Штревельные болты см. в разделе «Сборочные детали и комплектующие/Штревельные болты» Сборочные детали входят в комплект поставки. Сборочные детали Цанга ER16 ER20 ER25 ER32 ER40 Зажимная гайка для внутреннего FS1448 FS1359 FS1449 FS1360 FS1450 подвода СОЖ Комплектующие Цанга ER16 / ER20 ER25 ER32 ER40 Накидной ключ FS1539 FS1544 FS1545 FS1546 D 155 D 174 D 144 Адаптеры HSK, SK, цельные
