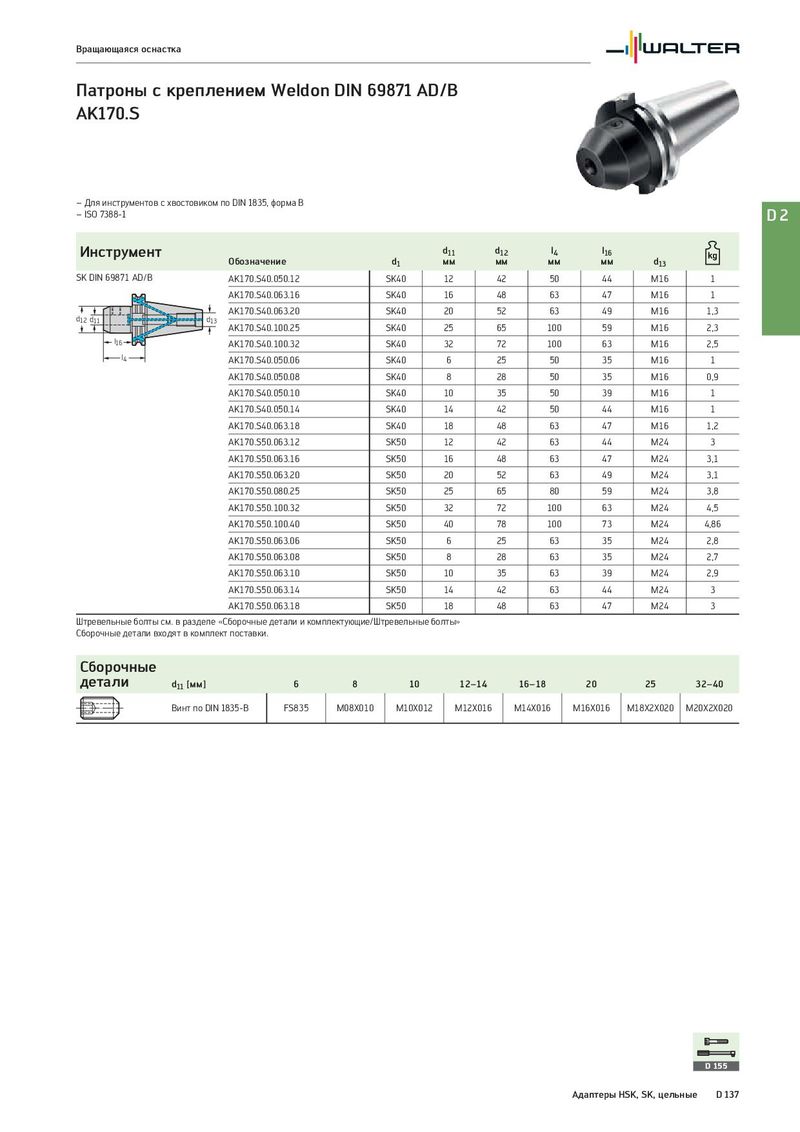

Вращающаяся оснастка Патроны с креплением Weldon DIN 69871 AD/B AK170.S – Для инструментов с хвостовиком по DIN 1835, форма B – ISO 7388-1 D2 Инструмент d11 d12 l4 l16 Обозначение d1 мм мм мм мм d13 SK DIN 69871 AD/B AK170.S40.050.12 SK40 12 42 50 44 M16 1 AK170.S40.063.16 SK40 16 48 63 47 M16 1 d12 d11 AK170.S40.063.20 SK40 20 52 63 49 M16 1,3 d13 AK170.S40.100.25 SK40 25 65 100 59 M16 2,3 l16 AK170.S40.100.32 SK40 32 72 100 63 M16 2,5 l4 AK170.S40.050.06 SK40 6 25 50 35 M16 1 AK170.S40.050.08 SK40 8 28 50 35 M16 0,9 AK170.S40.050.10 SK40 10 35 50 39 M16 1 AK170.S40.050.14 SK40 14 42 50 44 M16 1 AK170.S40.063.18 SK40 18 48 63 47 M16 1,2 AK170.S50.063.12 SK50 12 42 63 44 M24 3 AK170.S50.063.16 SK50 16 48 63 47 M24 3,1 AK170.S50.063.20 SK50 20 52 63 49 M24 3,1 AK170.S50.080.25 SK50 25 65 80 59 M24 3,8 AK170.S50.100.32 SK50 32 72 100 63 M24 4,5 AK170.S50.100.40 SK50 40 78 100 73 M24 4,86 AK170.S50.063.06 SK50 6 25 63 35 M24 2,8 AK170.S50.063.08 SK50 8 28 63 35 M24 2,7 AK170.S50.063.10 SK50 10 35 63 39 M24 2,9 AK170.S50.063.14 SK50 14 42 63 44 M24 3 AK170.S50.063.18 SK50 18 48 63 47 M24 3 Штревельные болты см. в разделе «Сборочные детали и комплектующие/Штревельные болты» Сборочные детали входят в комплект поставки. Сборочные детали d11 [мм] 6 8 10 12–14 16–18 20 25 32–40 Винт по DIN 1835-B FS835 M08X010 M10X012 M12X016 M14X016 M16X016 M18X2X020 M20X2X020 D 155 Адаптеры HSK, SK, цельные D 137
