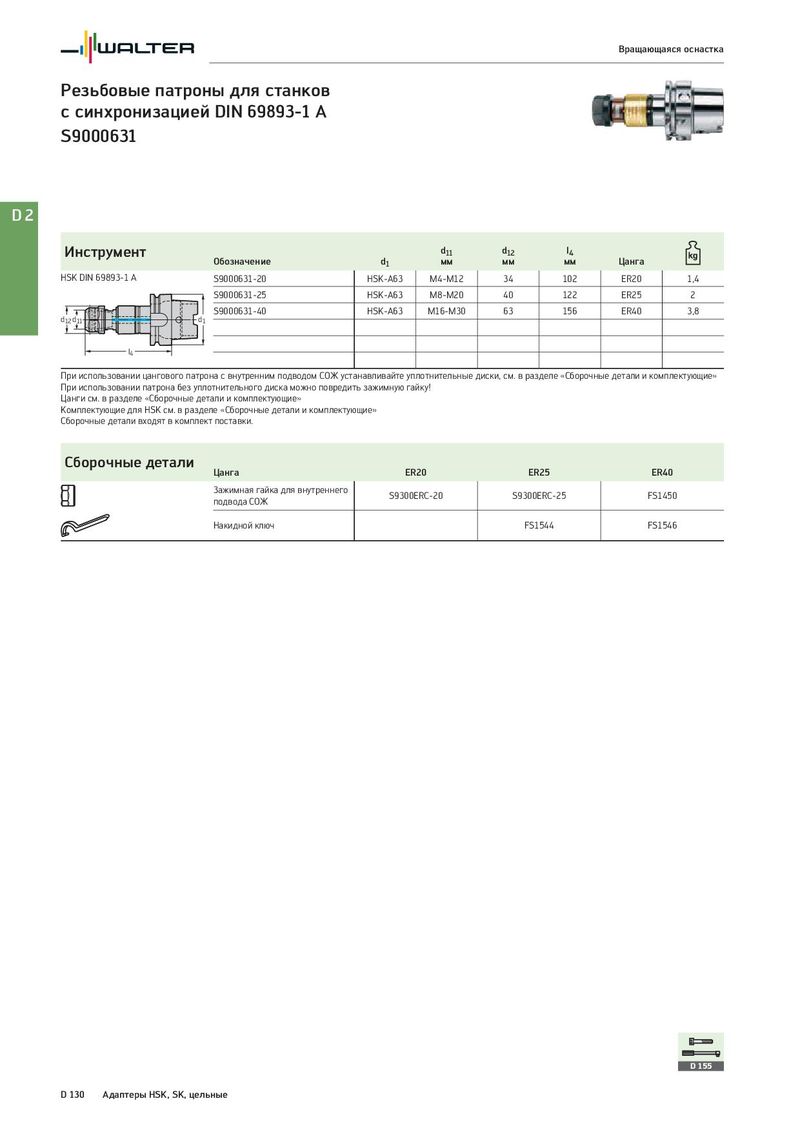

Вращающаяся оснастка Резьбовые патроны для станков с синхронизацией DIN 69893-1 A S9000631 D2 Инструмент d11 d12 l4 Обозначение d1 мм мм мм Цанга HSK DIN 69893-1 A S9000631-20 HSK-A63 M4-M12 34 102 ER20 1,4 S9000631-25 HSK-A63 M8-M20 40 122 ER25 2 S9000631-40 HSK-A63 M16-M30 63 156 ER40 3,8 d12 d11 d1 l4 При использовании цангового патрона с внутренним подводом СОЖ устанавливайте уплотнительные диски, см. в разделе «Сборочные детали и комплектующие» При использовании патрона без уплотнительного диска можно повредить зажимную гайку! Цанги см. в разделе «Сборочные детали и комплектующие» Комплектующие для HSK см. в разделе «Сборочные детали и комплектующие» Сборочные детали входят в комплект поставки. Сборочные детали Цанга ER20 ER25 ER40 Зажимная гайка для внутреннего S9300ERC-20 S9300ERC-25 FS1450 подвода СОЖ Накидной ключ FS1544 FS1546 D 155 D 130 Адаптеры HSK, SK, цельные
