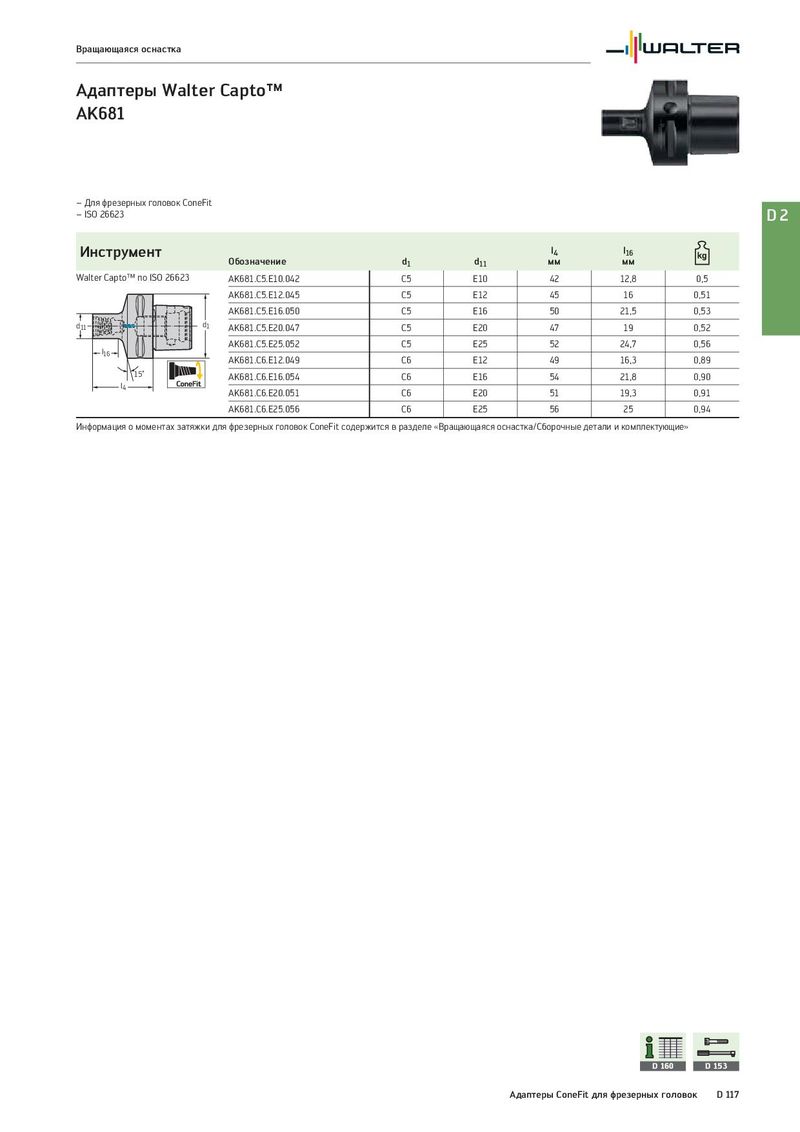

Общий каталог Walter 2017 - страница 2529

Вращающаяся оснастка Адаптеры Walter Capto™ AK681 – Для фрезерных головок ConeFit – ISO 26623 D2 Инструмент l4 l16 Обозначение d1 d11 мм мм Walter Capto™ по ISO 26623 AK681.C5.E10.042 C5 E10 42 12,8 0,5 AK681.C5.E12.045 C5 E12 45 16 0,51 AK681.C5.E16.050 C5 E16 50 21,5 0,53 d11 d1 AK681.C5.E20.047 C5 E20 47 19 0,52 AK681.C5.E25.052 C5 E25 52 24,7 0,56 l16 AK681.C6.E12.049 C6 E12 49 16,3 0,89 15˚ AK681.C6.E16.054 C6 E16 54 21,8 0,90 l4 AK681.C6.E20.051 C6 E20 51 19,3 0,91 AK681.C6.E25.056 C6 E25 56 25 0,94 Информация о моментах затяжки для фрезерных головок ConeFit содержится в разделе «Вращающаяся оснастка/Сборочные детали и комплектующие» D 160 D 153 Адаптеры ConeFit для фрезерных головок D 117
