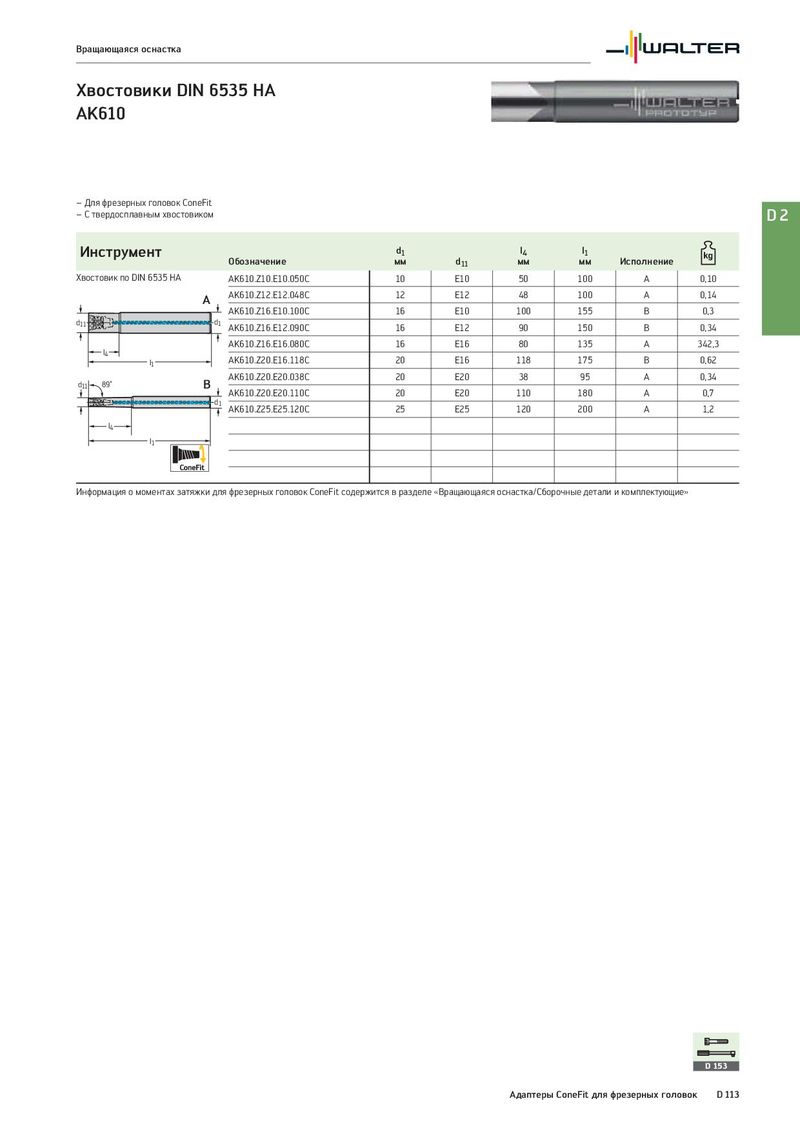

Вращающаяся оснастка Хвостовики DIN 6535 HA AK610 – Для фрезерных головок ConeFit – С твердосплавным хвостовиком D2 Инструмент d1 l4 l1 Обозначение мм d11 мм мм Исполнение Хвостовик по DIN 6535 HA AK610.Z10.E10.050C 10 E10 50 100 A 0,10 A AK610.Z12.E12.048C 12 E12 48 100 A 0,14 AK610.Z16.E10.100C 16 E10 100 155 B 0,3 d11 d1 AK610.Z16.E12.090C 16 E12 90 150 B 0,34 AK610.Z16.E16.080C 16 E16 80 135 A 342,3 l4 AK610.Z20.E16.118C 20 E16 118 175 B 0,62 l1 B AK610.Z20.E20.038C 20 E20 38 95 A 0,34 d11 89˚ AK610.Z20.E20.110C 20 E20 110 180 A 0,7 d1 AK610.Z25.E25.120C 25 E25 120 200 A 1,2 l4 l1 Информация о моментах затяжки для фрезерных головок ConeFit содержится в разделе «Вращающаяся оснастка/Сборочные детали и комплектующие» D 153 Адаптеры ConeFit для фрезерных головок D 113
