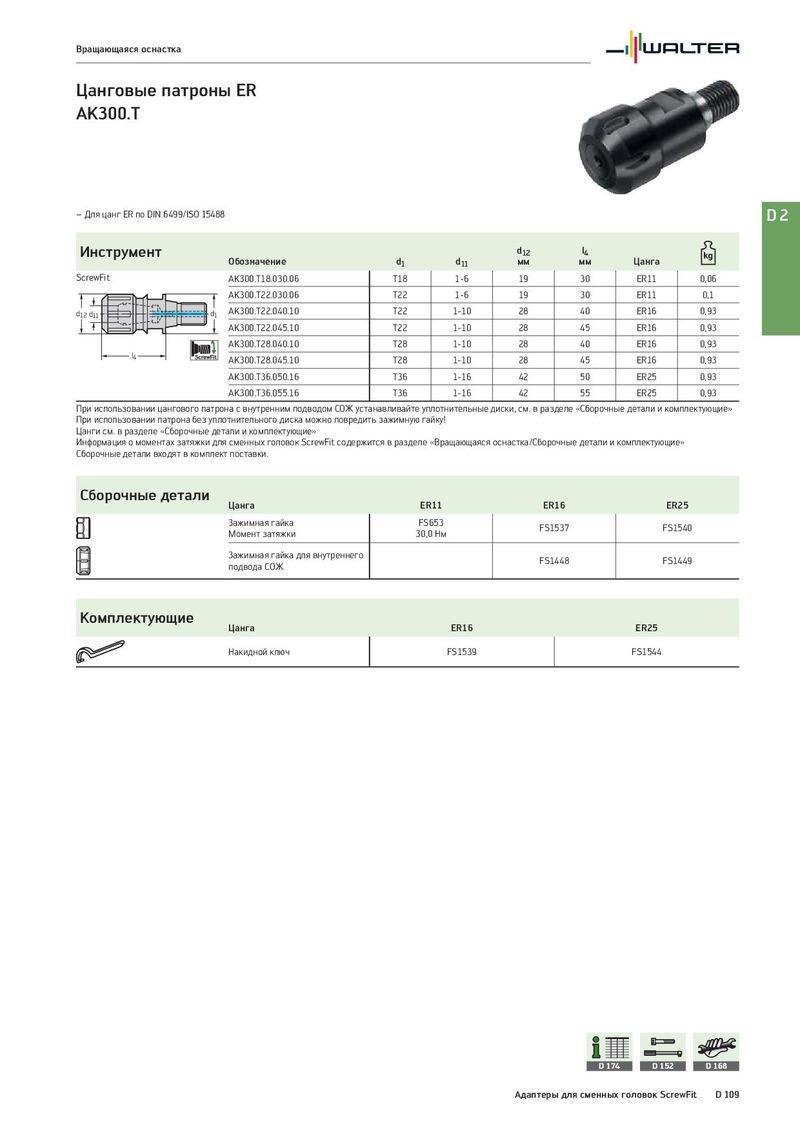

Вращающаяся оснастка Цанговые патроны ER AK300.T – Для цанг ER по DIN 6499/ISO 15488 D2 Инструмент d12 l4 Обозначение d1 d11 мм мм Цанга ScrewFit AK300.T18.030.06 T18 1-6 19 30 ER11 0,06 AK300.T22.030.06 T22 1-6 19 30 ER11 0,1 d12 d11 d1 AK300.T22.040.10 T22 1-10 28 40 ER16 0,93 AK300.T22.045.10 T22 1-10 28 45 ER16 0,93 AK300.T28.040.10 T28 1-10 28 40 ER16 0,93 l4 AK300.T28.045.10 T28 1-10 28 45 ER16 0,93 AK300.T36.050.16 T36 1-16 42 50 ER25 0,93 AK300.T36.055.16 T36 1-16 42 55 ER25 0,93 При использовании цангового патрона с внутренним подводом СОЖ устанавливайте уплотнительные диски, см. в разделе «Сборочные детали и комплектующие» При использовании патрона без уплотнительного диска можно повредить зажимную гайку! Цанги см. в разделе «Сборочные детали и комплектующие» Информация о моментах затяжки для сменных головок ScrewFit содержится в разделе «Вращающаяся оснастка/Сборочные детали и комплектующие» Сборочные детали входят в комплект поставки. Сборочные детали Цанга ER11 ER16 ER25 Зажимная гайка FS653 FS1537 FS1540 Момент затяжки 30,0 Нм Зажимная гайка для внутреннего FS1448 FS1449 подвода СОЖ Комплектующие Цанга ER16 ER25 Накидной ключ FS1539 FS1544 D 174 D 152 D 168 Адаптеры для сменных головок ScrewFit D 109
