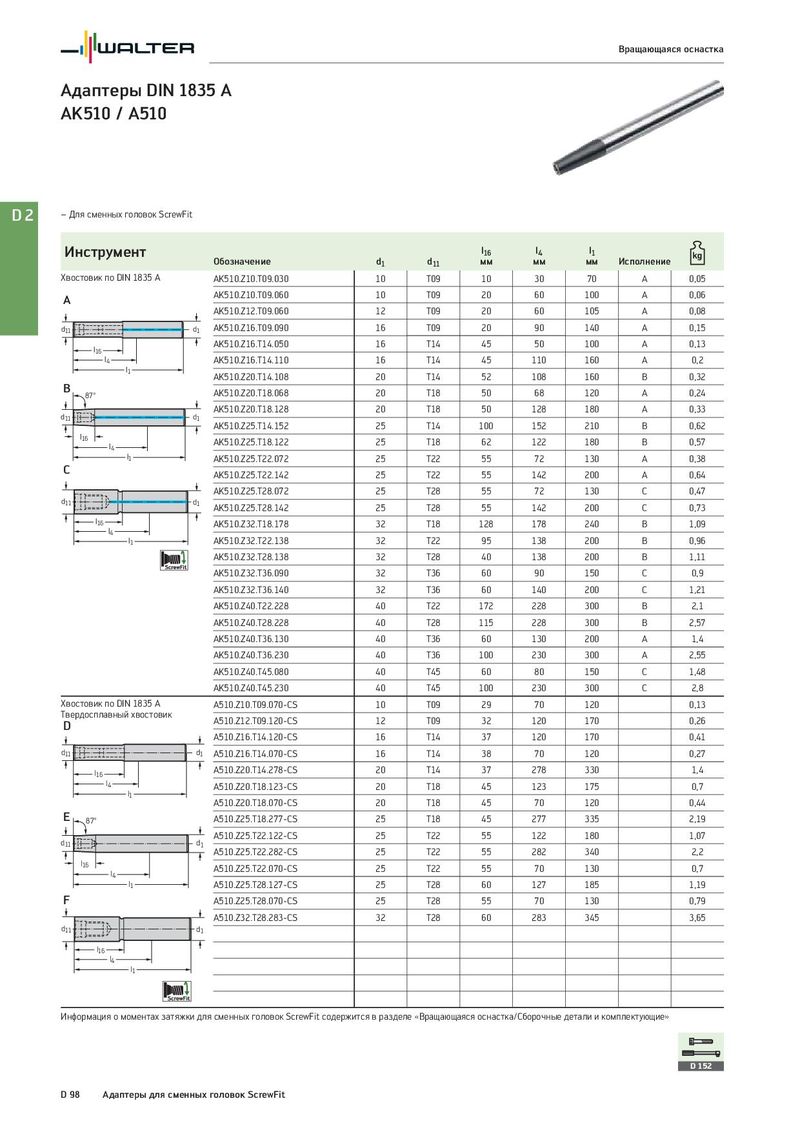

Вращающаяся оснастка Адаптеры DIN 1835 A AK510 / A510 D2 – Для сменных головок ScrewFit Инструмент l16 l4 l1 Обозначение d1 d11 мм мм мм Исполнение Хвостовик по DIN 1835 A AK510.Z10.T09.030 10 T09 10 30 70 A 0,05 A AK510.Z10.T09.060 10 T09 20 60 100 A 0,06 AK510.Z12.T09.060 12 T09 20 60 105 A 0,08 d11 d1 AK510.Z16.T09.090 16 T09 20 90 140 A 0,15 l16 AK510.Z16.T14.050 16 T14 45 50 100 A 0,13 l4 AK510.Z16.T14.110 16 T14 45 110 160 A 0,2 l1 AK510.Z20.T14.108 20 T14 52 108 160 B 0,32 B 87° AK510.Z20.T18.068 20 T18 50 68 120 A 0,24 d11 d1 AK510.Z20.T18.128 20 T18 50 128 180 A 0,33 AK510.Z25.T14.152 25 T14 100 152 210 B 0,62 l16 AK510.Z25.T18.122 25 T18 62 122 180 B 0,57 l4 l1 AK510.Z25.T22.072 25 T22 55 72 130 A 0,38 C AK510.Z25.T22.142 25 T22 55 142 200 A 0,64 AK510.Z25.T28.072 25 T28 55 72 130 C 0,47 d11 d1 AK510.Z25.T28.142 25 T28 55 142 200 C 0,73 l16 AK510.Z32.T18.178 32 T18 128 178 240 B 1,09 l4 l1 AK510.Z32.T22.138 32 T22 95 138 200 B 0,96 AK510.Z32.T28.138 32 T28 40 138 200 B 1,11 AK510.Z32.T36.090 32 T36 60 90 150 C 0,9 AK510.Z32.T36.140 32 T36 60 140 200 C 1,21 AK510.Z40.T22.228 40 T22 172 228 300 B 2,1 AK510.Z40.T28.228 40 T28 115 228 300 B 2,57 AK510.Z40.T36.130 40 T36 60 130 200 A 1,4 AK510.Z40.T36.230 40 T36 100 230 300 A 2,55 AK510.Z40.T45.080 40 T45 60 80 150 C 1,48 AK510.Z40.T45.230 40 T45 100 230 300 C 2,8 Хвостовик по DIN 1835 A A510.Z10.T09.070-CS 10 T09 29 70 120 0,13 Твердосплавный хвостовик A510.Z12.T09.120-CS 12 T09 32 120 170 0,26 D A510.Z16.T14.120-CS 16 T14 37 120 170 0,41 d11 d1 A510.Z16.T14.070-CS 16 T14 38 70 120 0,27 l16 A510.Z20.T14.278-CS 20 T14 37 278 330 1,4 l4 A510.Z20.T18.123-CS 20 T18 45 123 175 0,7 l1 A510.Z20.T18.070-CS 20 T18 45 70 120 0,44 E 87° A510.Z25.T18.277-CS 25 T18 45 277 335 2,19 d11 d1 A510.Z25.T22.122-CS 25 T22 55 122 180 1,07 A510.Z25.T22.282-CS 25 T22 55 282 340 2,2 l16 A510.Z25.T22.070-CS 25 T22 55 70 130 0,7 l4 l1 A510.Z25.T28.127-CS 25 T28 60 127 185 1,19 F A510.Z25.T28.070-CS 25 T28 55 70 130 0,79 A510.Z32.T28.283-CS 32 T28 60 283 345 3,65 d11 d1 l16 l4 l1 Информация о моментах затяжки для сменных головок ScrewFit содержится в разделе «Вращающаяся оснастка/Сборочные детали и комплектующие» D 152 D 98 Адаптеры для сменных головок ScrewFit
