Общий каталог Walter 2017 - страница 250

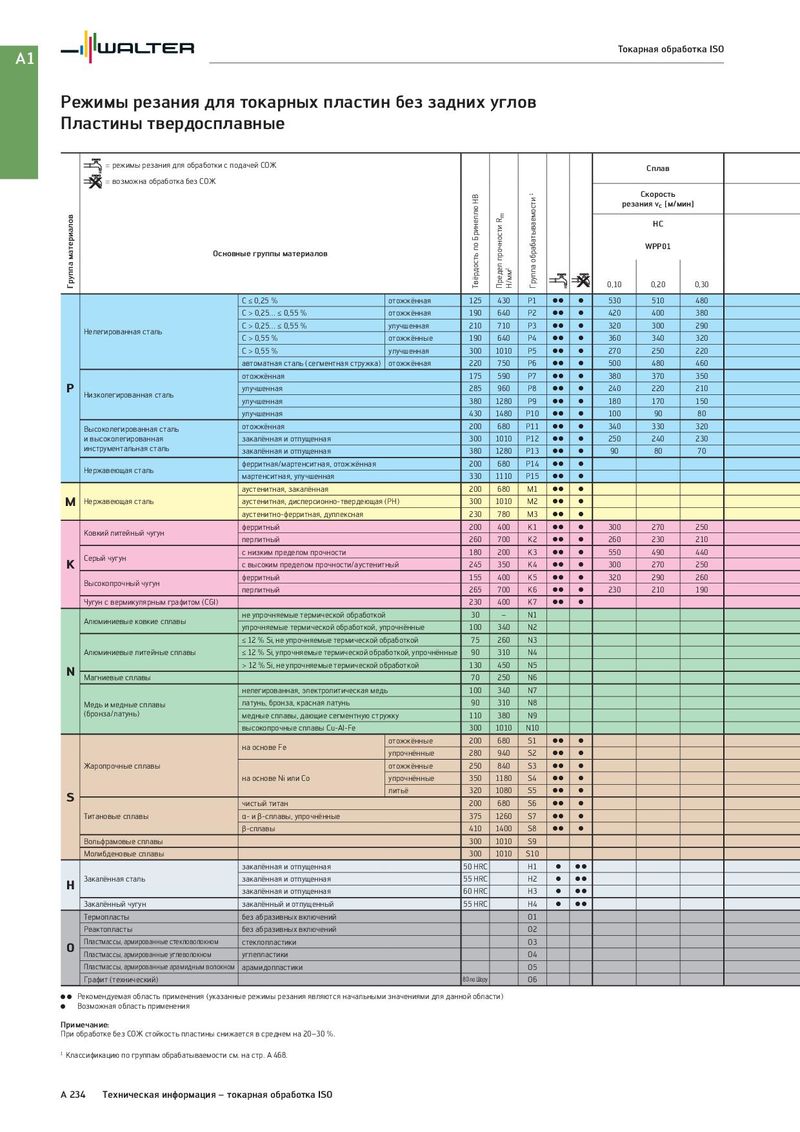

A1 Токарная обработка ISO Режимы резания для токарных пластин без задних углов Пластины твердосплавные = режимы резания для обработки с подачей СОЖ Сплав = возможна обработка без СОЖ Твёрдость по Бринеллю HB Группа обрабатываемости 1 Скорость резания vc [м/мин] Группа материалов Предел прочности Rm HC WPP01 Основные группы материалов Н/мм2 0,10 0,20 0,30 C ≤ 0,25 % отожжённая 125 430 P1 CC C 530 510 480 C > 0,25… ≤ 0,55 % отожжённая 190 640 P2 CC C 420 400 380 Нелегированная сталь C > 0,25… ≤ 0,55 % улучшенная 210 710 P3 CC C 320 300 290 C > 0,55 % отожжённые 190 640 P4 CC C 360 340 320 C > 0,55 % улучшенная 300 1010 P5 CC C 270 250 220 автоматная сталь (сегментная стружка) отожжённая 220 750 P6 CC C 500 480 460 отожжённая 175 590 P7 CC C 380 370 350 P Низколегированная сталь улучшенная 285 960 P8 CC C 240 220 210 улучшенная 380 1280 P9 CC C 180 170 150 улучшенная 430 1480 P10 CC C 100 90 80 Высоколегированная сталь отожжённая 200 680 P11 CC C 340 330 320 и высоколегированная закалённая и отпущенная 300 1010 P12 CC C 250 240 230 инструментальная сталь закалённая и отпущенная 380 1280 P13 CC C 90 80 70 Нержавеющая сталь ферритная/мартенситная, отожжённая 200 680 P14 CC C мартенситная, улучшенная 330 1110 P15 CC C аустенитная, закалённая 200 680 M1 CC C M Нержавеющая сталь аустенитная, дисперсионно-твердеющая (PH) 300 1010 M2 CC C аустенитно-ферритная, дуплексная 230 780 M3 CC C Ковкий литейный чугун ферритный 200 400 K1 CC C 300 270 250 перлитный 260 700 K2 CC C 260 230 210 Серый чугун с низким пределом прочности 180 200 K3 CC C 550 490 440 K с высоким пределом прочности/аустенитный 245 350 K4 CC C 300 270 250 Высокопрочный чугун ферритный 155 400 K5 CC C 320 290 260 перлитный 265 700 K6 CC C 230 210 190 Чугун с вермикулярным графитом (CGI) 230 400 K7 CC C Алюминиевые ковкие сплавы не упрочняемые термической обработкой 30 – N1 упрочняемые термической обработкой, упрочнённые 100 340 N2 ≤ 12 % Si, не упрочняемые термической обработкой 75 260 N3 Алюминиевые литейные сплавы ≤ 12 % Si, упрочняемые термической обработкой, упрочнённые 90 310 N4 N > 12 % Si, не упрочняемые термической обработкой 130 450 N5 Магниевые сплавы 70 250 N6 нелегированная, электролитическая медь 100 340 N7 Медь и медные сплавы латунь, бронза, красная латунь 90 310 N8 (бронза/латунь) медные сплавы, дающие сегментную стружку 110 380 N9 высокопрочные сплавы Cu-Al-Fe 300 1010 N10 на основе Fe отожжённые 200 680 S1 CC C упрочнённые 280 940 S2 CC C Жаропрочные сплавы отожжённые 250 840 S3 CC C на основе Ni или Co упрочнённые 350 1180 S4 CC C S литьё 320 1080 S5 CC C чистый титан 200 680 S6 CC C Титановые сплавы α- и β-сплавы, упрочнённые 375 1260 S7 CC C β-сплавы 410 1400 S8 CC C Вольфрамовые сплавы 300 1010 S9 Молибденовые сплавы 300 1010 S10 закалённая и отпущенная 50 HRC H1 C CC H Закалённая сталь закалённая и отпущенная 55 HRC H2 C CC закалённая и отпущенная 60 HRC H3 C CC Закалённый чугун закалённый и отпущенный 55 HRC H4 C CC Термопласты без абразивных включений O1 Реактопласты без абразивных включений O2 O Пластмассы, армированные стекловолокном стеклопластики O3 Пластмассы, армированные углеволокном углепластики O4 Пластмассы, армированные арамидным волокном арамидопластики O5 Графит (технический) 80 по Шору O6 CC Рекомендуемая область применения (указанные режимы резания являются начальными значениями для данной области) C Возможная область применения Примечание: При обработке без СОЖ стойкость пластины снижается в среднем на 20–30 %. 1 Классификацию по группам обрабатываемости см. на стр. A 468. A 234 Техническая информация – токарная обработка ISO
