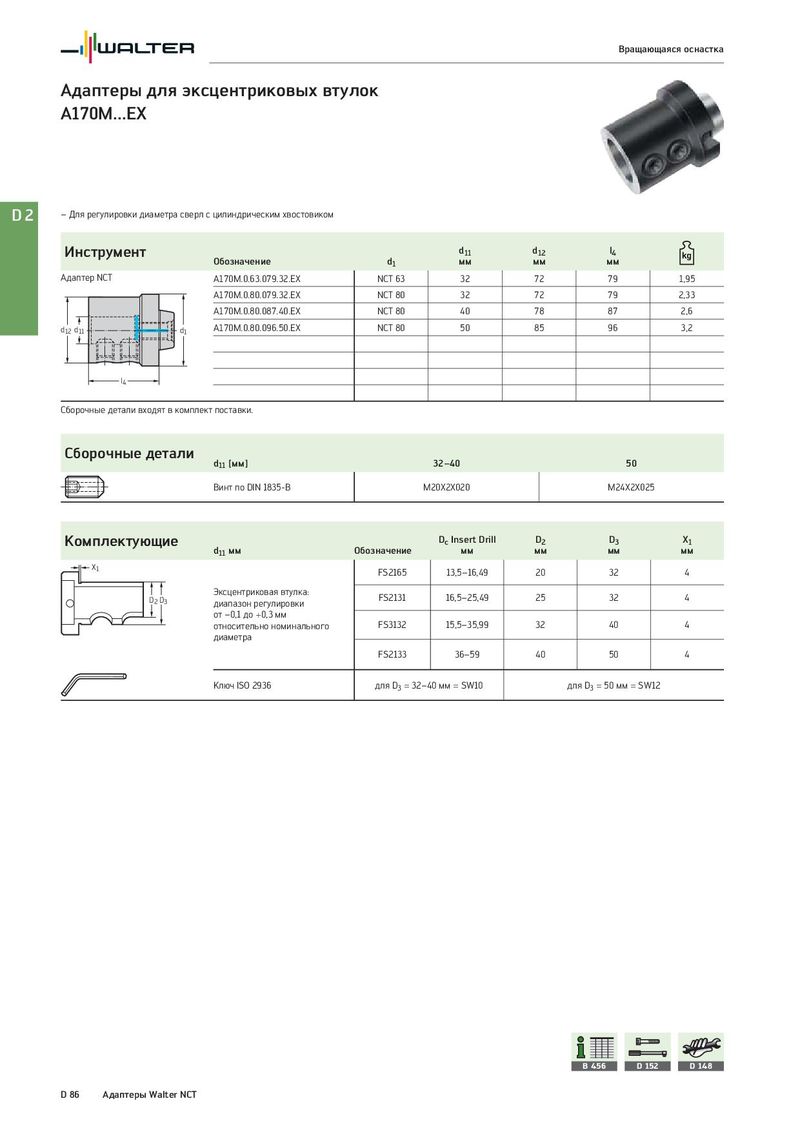

Вращающаяся оснастка Адаптеры для эксцентриковых втулок A170M...EX D2 – Для регулировки диаметра сверл с цилиндрическим хвостовиком Инструмент d11 d12 l4 Обозначение d1 мм мм мм Адаптер NCT A170M.0.63.079.32.EX NCT 63 32 72 79 1,95 A170M.0.80.079.32.EX NCT 80 32 72 79 2,33 A170M.0.80.087.40.EX NCT 80 40 78 87 2,6 d12 d11 d1 A170M.0.80.096.50.EX NCT 80 50 85 96 3,2 l4 Сборочные детали входят в комплект поставки. Сборочные детали d11 [мм] 32–40 50 Винт по DIN 1835-B M20X2X020 M24X2X025 Комплектующие Dc Insert Drill D2 D3 X1 d11 мм Обозначение мм мм мм мм X1 FS2165 13,5–16,49 20 32 4 Эксцентриковая втулка: FS2131 16,5–25,49 25 32 4 D2 D3 диапазон регулировки от –0,1 до +0,3 мм относительно номинального FS3132 15,5–35,99 32 40 4 диаметра FS2133 36–59 40 50 4 Ключ ISO 2936 для D3 = 32–40 мм = SW10 для D3 = 50 мм = SW12 B 456 D 152 D 148 D 86 Адаптеры Walter NCT
