Общий каталог Walter 2017 - страница 2493

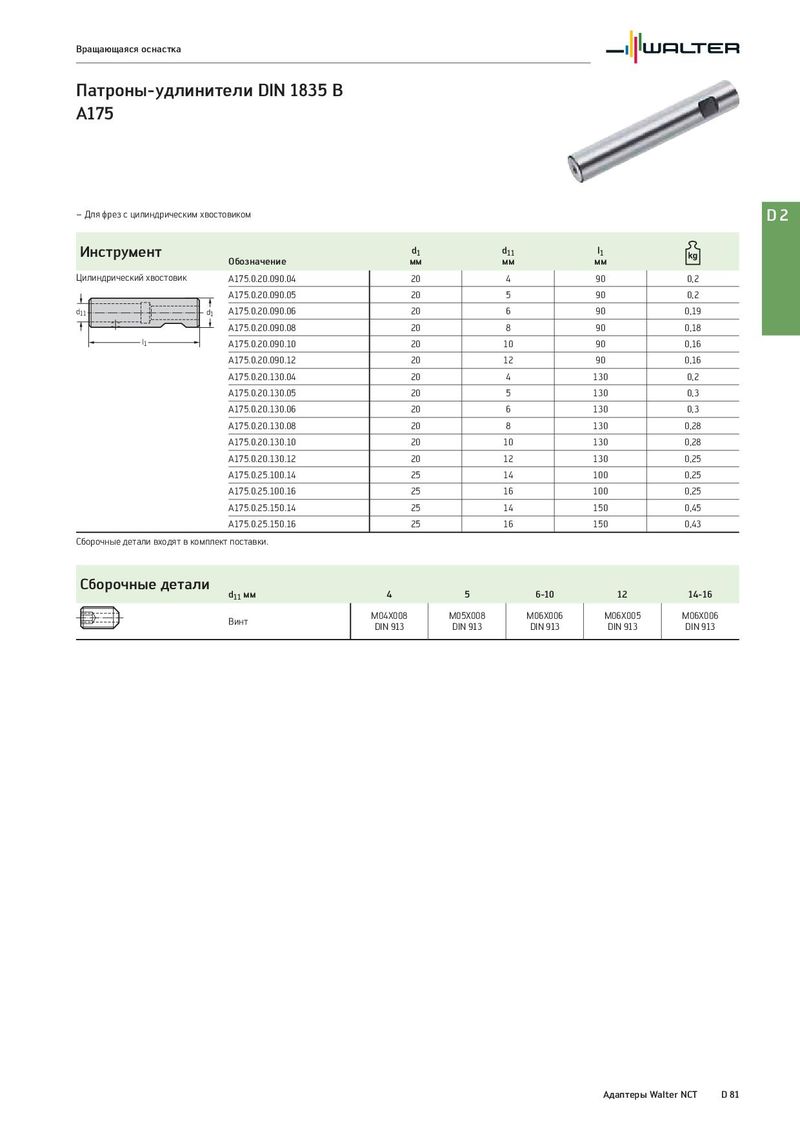

Вращающаяся оснастка Патроны-удлинители DIN 1835 B A175 – Для фрез с цилиндрическим хвостовиком D2 Инструмент d1 d11 l1 Обозначение мм мм мм Цилиндрический хвостовик A175.0.20.090.04 20 4 90 0,2 A175.0.20.090.05 20 5 90 0,2 d11 d1 A175.0.20.090.06 20 6 90 0,19 A175.0.20.090.08 20 8 90 0,18 l1 A175.0.20.090.10 20 10 90 0,16 A175.0.20.090.12 20 12 90 0,16 A175.0.20.130.04 20 4 130 0,2 A175.0.20.130.05 20 5 130 0,3 A175.0.20.130.06 20 6 130 0,3 A175.0.20.130.08 20 8 130 0,28 A175.0.20.130.10 20 10 130 0,28 A175.0.20.130.12 20 12 130 0,25 A175.0.25.100.14 25 14 100 0,25 A175.0.25.100.16 25 16 100 0,25 A175.0.25.150.14 25 14 150 0,45 A175.0.25.150.16 25 16 150 0,43 Сборочные детали входят в комплект поставки. Сборочные детали d11 мм 4 5 6-10 12 14-16 Винт M04X008 M05X008 M06X006 M06X005 M06X006 DIN 913 DIN 913 DIN 913 DIN 913 DIN 913 Адаптеры Walter NCT D 81
