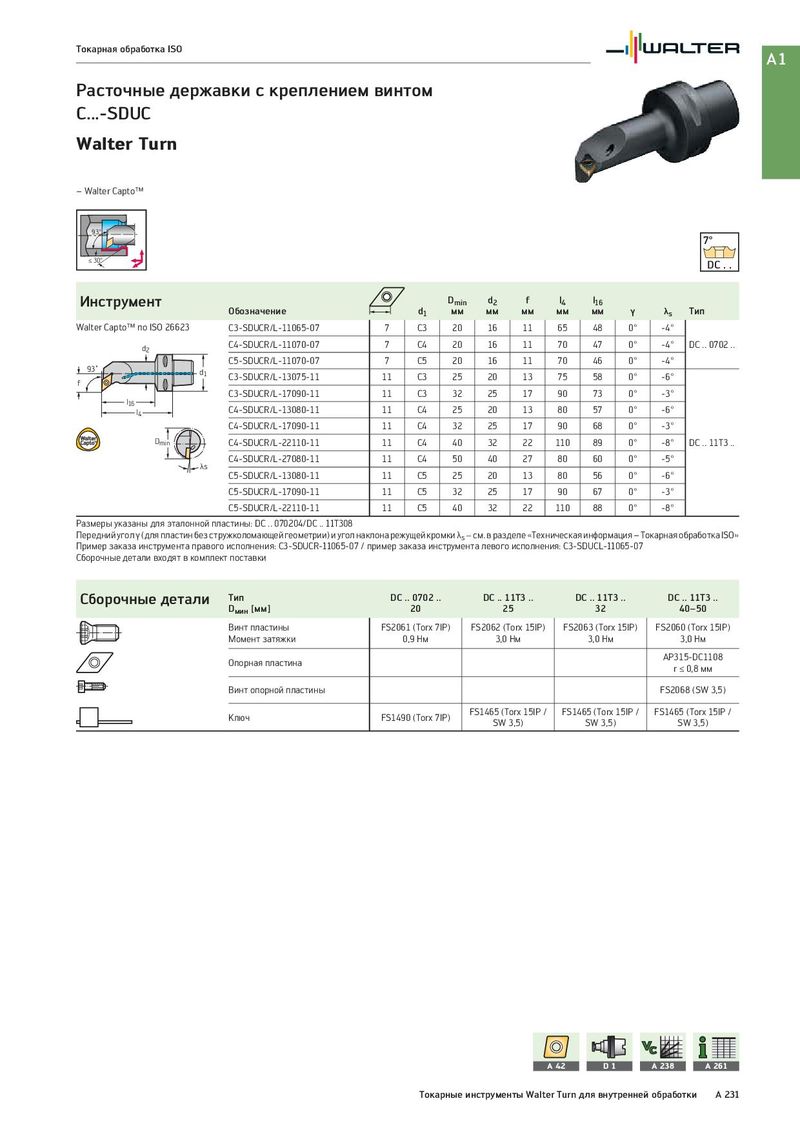

Токарная обработка ISO A1 Расточные державки с креплением винтом C...-SDUC Walter Turn – Walter Capto™ 93° 7° ≤ 30° DC . . Инструмент Dmin d2 f l4 l16 Обозначение d1 мм мм мм мм мм γ λs Тип Walter Capto™ по ISO 26623 C3-SDUCR/L-11065-07 7 C3 20 16 11 65 48 0° -4° d2 C4-SDUCR/L-11070-07 7 C4 20 16 11 70 47 0° -4° DC .. 0702 .. C5-SDUCR/L-11070-07 7 C5 20 16 11 70 46 0° -4° 93˚ d1 f C3-SDUCR/L-13075-11 11 C3 25 20 13 75 58 0° -6° C3-SDUCR/L-17090-11 11 C3 32 25 17 90 73 0° -3° l16 C4-SDUCR/L-13080-11 11 C4 25 20 13 80 57 0° -6° l4 C4-SDUCR/L-17090-11 11 C4 32 25 17 90 68 0° -3° Dmin C4-SDUCR/L-22110-11 11 C4 40 32 22 110 89 0° -8° DC .. 11T3 .. λs C4-SDUCR/L-27080-11 11 C4 50 40 27 80 60 0° -5° C5-SDUCR/L-13080-11 11 C5 25 20 13 80 56 0° -6° C5-SDUCR/L-17090-11 11 C5 32 25 17 90 67 0° -3° C5-SDUCR/L-22110-11 11 C5 40 32 22 110 88 0° -8° Размеры указаны для эталонной пластины: DC .. 070204/DC .. 11T308 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: C3-SDUCR-11065-07 / пример заказа инструмента левого исполнения: C3-SDUCL-11065-07 Сборочные детали входят в комплект поставки Сборочные детали Тип DC .. 0702 .. DC .. 11T3 .. DC .. 11T3 .. DC .. 11T3 .. Dмин [мм] 20 25 32 40–50 Винт пластины FS2061 (Torx 7IP) FS2062 (Torx 15IP) FS2063 (Torx 15IP) FS2060 (Torx 15IP) Момент затяжки 0,9 Нм 3,0 Нм 3,0 Нм 3,0 Нм Опорная пластина AP315-DC1108 r ≤ 0,8 мм Винт опорной пластины FS2068 (SW 3,5) Ключ FS1490 (Torx 7IP) FS1465 (Torx 15IP / FS1465 (Torx 15IP / FS1465 (Torx 15IP / SW 3,5) SW 3,5) SW 3,5) A 42 D1 A 238 A 261 Токарные инструменты Walter Turn для внутренней обработки A 231
