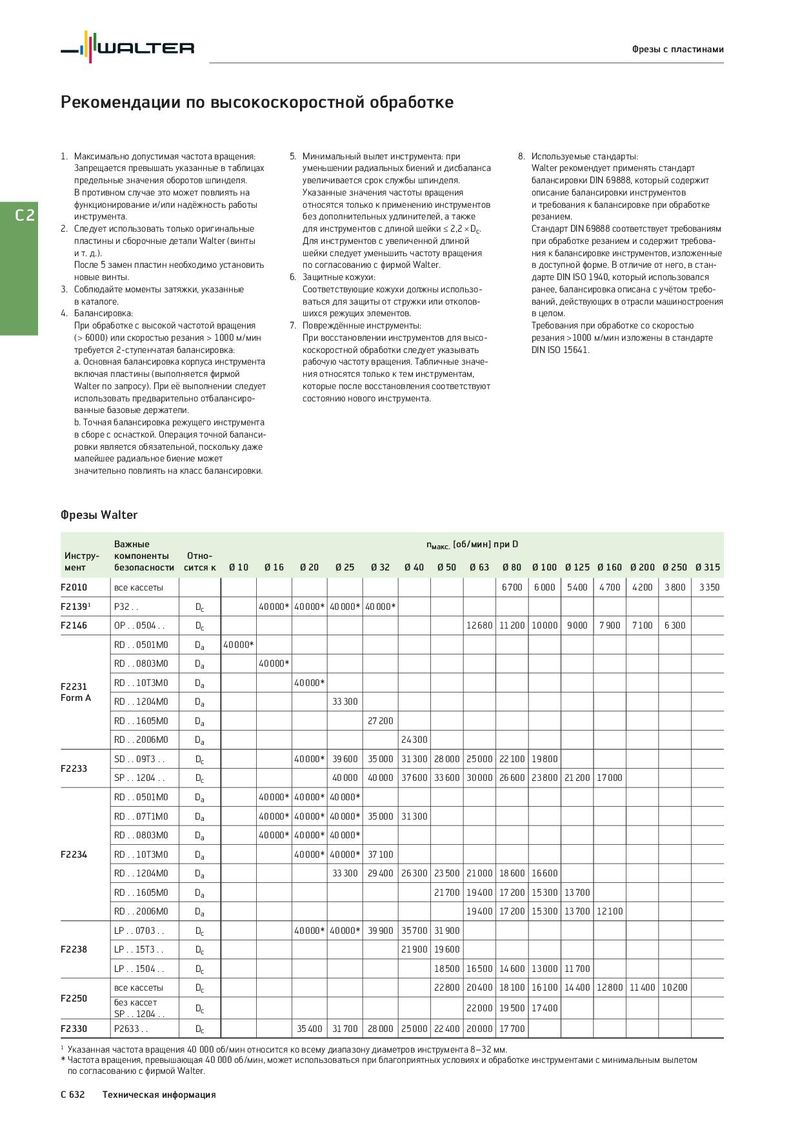

Фрезы с пластинами Рекомендации по высокоскоростной обработке 1. Максимально допустимая частота вращения: 5. Минимальный вылет инструмента: при 8. Используемые стандарты: Запрещается превышать указанные в таблицах уменьшении радиальных биений и дисбаланса Walter рекомендует применять стандарт предельные значения оборотов шпинделя. увеличивается срок службы шпинделя. балансировки DIN 69888, который содержит В противном случае это может повлиять на Указанные значения частоты вращения описание балансировки инструментов функционирование и/или надёжность работы относятся только к применению инструментов и требования к балансировке при обработке C2 инструмента. без дополнительных удлинителей, а также резанием. 2. Следует использовать только оригинальные для инструментов с длиной шейки ≤ 2,2 × Dc. Стандарт DIN 69888 соответствует требованиям пластины и сборочные детали Walter (винты Для инструментов с увеличенной длиной при обработке резанием и содержит требова- и т. д.). шейки следует уменьшить частоту вращения ния к балансировке инструментов, изложенные После 5 замен пластин необходимо установить по согласованию с фирмой Walter. в доступной форме. В отличие от него, в стан- новые винты. 6. Защитные кожухи: дарте DIN ISO 1940, который использовался 3. Соблюдайте моменты затяжки, указанные Соответствующие кожухи должны использо- ранее, балансировка описана с учётом требо- в каталоге. ваться для защиты от стружки или отколов- ваний, действующих в отрасли машиностроения 4. Балансировка: шихся режущих элементов. в целом. При обработке с высокой частотой вращения 7. Повреждённые инструменты: Требования при обработке со скоростью (> 6000) или скоростью резания > 1000 м/мин При восстановлении инструментов для высо- резания >1000 м/мин изложены в стандарте требуется 2-ступенчатая балансировка: коскоростной обработки следует указывать DIN ISO 15641. a. Основная балансировка корпуса инструмента рабочую частоту вращения. Табличные значе- включая пластины (выполняется фирмой ния относятся только к тем инструментам, Walter по запросу). При её выполнении следует которые после восстановления соответствуют использовать предварительно отбалансиро- состоянию нового инструмента. ванные базовые держатели. b. Точная балансировка режущего инструмента в сборе с оснасткой. Операция точной баланси- ровки является обязательной, поскольку даже малейшее радиальное биение может значительно повлиять на класс балансировки. Фрезы Walter Важные nмакс. [об/мин] при D Инстру- компоненты Отно- мент безопасности сится к Ø 10 Ø 16 Ø 20 Ø 25 Ø 32 Ø 40 Ø 50 Ø 63 Ø 80 Ø 100 Ø 125 Ø 160 Ø 200 Ø 250 Ø 315 F2010 все кассеты 6 700 6 000 5 400 4 700 4 200 3 800 3 350 F21391 P32 . . Dc 40 000* 40 000* 40 000* 40 000* F2146 OP . . 0504 . . Dc 12 680 11 200 10 000 9 000 7 900 7 100 6 300 RD . . 0501M0 Da 40 000* RD . . 0803M0 Da 40 000* F2231 RD . . 10T3M0 Da 40 000* Form A RD . . 1204M0 Da 33 300 RD . . 1605M0 Da 27 200 RD . . 2006M0 Da 24 300 SD . . 09T3 . . Dc 40 000* 39 600 35 000 31 300 28 000 25 000 22 100 19 800 F2233 SP . . 1204 . . Dc 40 000 40 000 37 600 33 600 30 000 26 600 23 800 21 200 17 000 RD . . 0501M0 Da 40 000* 40 000* 40 000* RD . . 07T1M0 Da 40 000* 40 000* 40 000* 35 000 31 300 RD . . 0803M0 Da 40 000* 40 000* 40 000* F2234 RD . . 10T3M0 Da 40 000* 40 000* 37 100 RD . . 1204M0 Da 33 300 29 400 26 300 23 500 21 000 18 600 16 600 RD . . 1605M0 Da 21 700 19 400 17 200 15 300 13 700 RD . . 2006M0 Da 19 400 17 200 15 300 13 700 12 100 LP . . 0703 . . Dc 40 000* 40 000* 39 900 35 700 31 900 F2238 LP . . 15T3 . . Dc 21 900 19 600 LP . . 1504 . . Dc 18 500 16 500 14 600 13 000 11 700 все кассеты Dc 22 800 20 400 18 100 16 100 14 400 12 800 11 400 10 200 F2250 без кассет SP . . 1204 . . Dc 22 000 19 500 17 400 F2330 P2633 . . Dc 35 400 31 700 28 000 25 000 22 400 20 000 17 700 1 Указанная частота вращения 40 000 об/мин относится ко всему диапазону диаметров инструмента 8–32 мм. * Частота вращения, превышающая 40 000 об/мин, может использоваться при благоприятных условиях и обработке инструментами с минимальным вылетом по согласованию с фирмой Walter. C 632 Техническая информация
