Общий каталог Walter 2017 - страница 2328

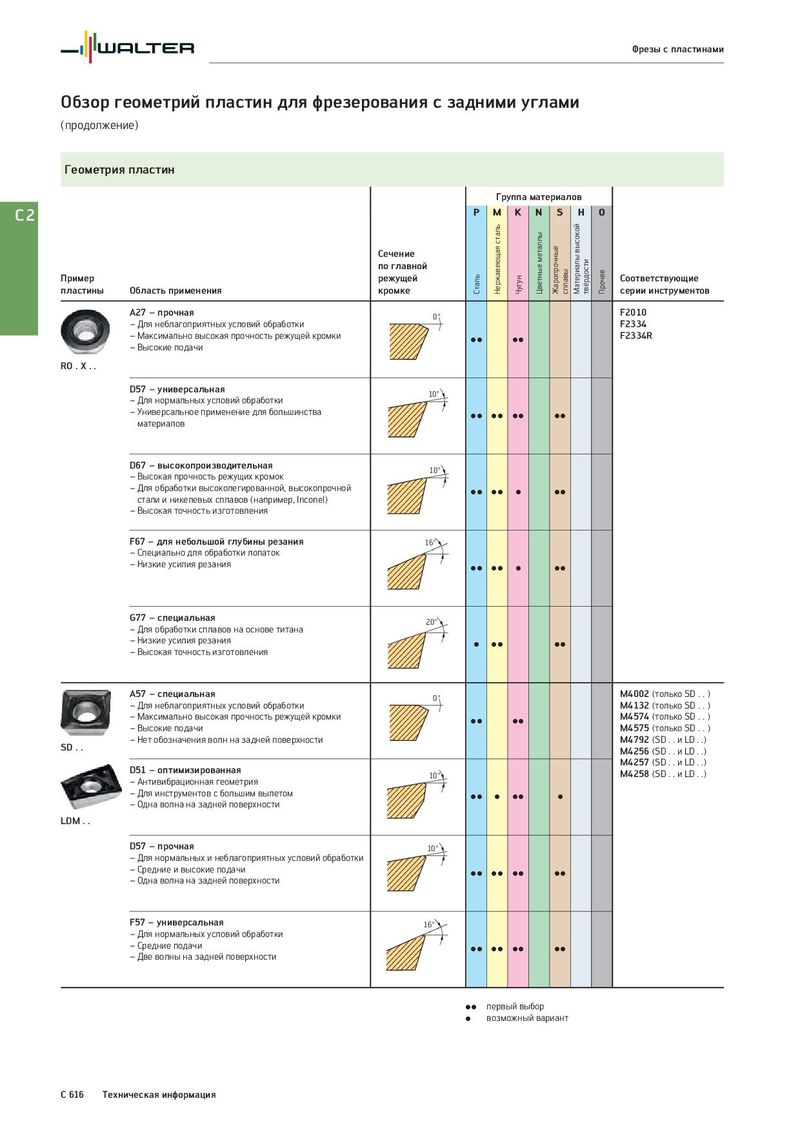

Фрезы с пластинами Обзор геометрий пластин для фрезерования с задними углами (продолжение) Геометрия пластин Группа материалов C2 P M K N S H O Сечение Нержавеющая сталь Цветные металлы Жаропрочные Материалы высокой по главной сплавы твёрдости Прочее Пример режущей Сталь Чугун Соответствующие пластины Область применения кромке серии инструментов A27 – прочная 0° F2010 – Для неблагоприятных условий обработки F2334 – Максимально высокая прочность режущей кромки CC CC F2334R – Высокие подачи RO . X . . D57 – универсальная 10° – Для нормальных условий обработки – Универсальное применение для большинства CC CC CC CC материалов D67 – высокопроизводительная 10° – Высокая прочность режущих кромок – Для обработки высоколегированной, высокопрочной CC CC C CC стали и никелевых сплавов (например, Inconel) – Высокая точность изготовления F67 – для небольшой глубины резания 16° – Специально для обработки лопаток – Низкие усилия резания CC CC C CC G77 – специальная 20° – Для обработки сплавов на основе титана – Низкие усилия резания C CC CC – Высокая точность изготовления A57 – специальная 0° M4002 (только SD . . ) – Для неблагоприятных условий обработки M4132 (только SD . . ) – Максимально высокая прочность режущей кромки CC CC M4574 (только SD . . ) – Высокие подачи M4575 (только SD . . ) SD . . – Нет обозначения волн на задней поверхности M4792 (SD . . и LD . .) M4256 (SD . . и LD . .) D51 – оптимизированная M4257 (SD . . и LD . .) – Антивибрационная геометрия 10° M4258 (SD . . и LD . .) – Для инструментов с большим вылетом CC C CC C – Одна волна на задней поверхности LDM . . D57 – прочная 10° – Для нормальных и неблагоприятных условий обработки – Средние и высокие подачи CC CC CC CC – Одна волна на задней поверхности F57 – универсальная 16° – Для нормальных условий обработки – Средние подачи CC CC CC CC – Две волны на задней поверхности CC первый выбор C возможный вариант C 616 Техническая информация
