Общий каталог Walter 2017 - страница 2322

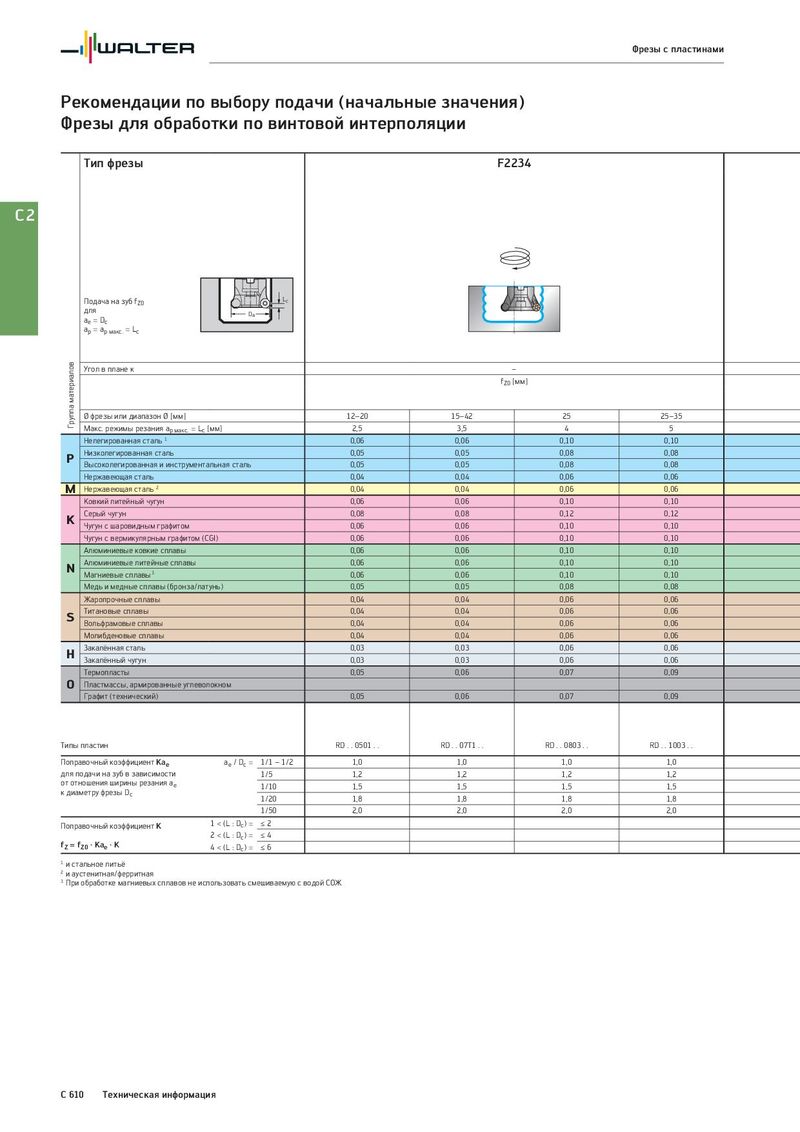

Фрезы с пластинами Рекомендации по выбору подачи (начальные значения) Фрезы для обработки по винтовой интерполяции Тип фрезы F2234 C2 Подача на зуб fZ0 Lc для Da ae = Dc ap = ap макс. = Lc Группа материалов Угол в плане κ – fZ0 [мм] Ø фрезы или диапазон Ø [мм] 12–20 15–42 25 25–35 Макс. режимы резания ap макс. = Lc [мм] 2,5 3,5 4 5 Нелегированная сталь 1 0,06 0,06 0,10 0,10 P Низколегированная сталь 0,05 0,05 0,08 0,08 Высоколегированная и инструментальная сталь 0,05 0,05 0,08 0,08 Нержавеющая сталь 0,04 0,04 0,06 0,06 M Нержавеющая сталь 2 0,04 0,04 0,06 0,06 Ковкий литейный чугун 0,06 0,06 0,10 0,10 K Серый чугун 0,08 0,08 0,12 0,12 Чугун с шаровидным графитом 0,06 0,06 0,10 0,10 Чугун с вермикулярным графитом (CGI) 0,06 0,06 0,10 0,10 Алюминиевые ковкие сплавы 0,06 0,06 0,10 0,10 N Алюминиевые литейные сплавы 0,06 0,06 0,10 0,10 Магниевые сплавы 3 0,06 0,06 0,10 0,10 Медь и медные сплавы (бронза/латунь) 0,05 0,05 0,08 0,08 Жаропрочные сплавы 0,04 0,04 0,06 0,06 S Титановые сплавы 0,04 0,04 0,06 0,06 Вольфрамовые сплавы 0,04 0,04 0,06 0,06 Молибденовые сплавы 0,04 0,04 0,06 0,06 H Закалённая сталь 0,03 0,03 0,06 0,06 Закалённый чугун 0,03 0,03 0,06 0,06 Термопласты 0,05 0,06 0,07 0,09 O Пластмассы, армированные углеволокном Графит (технический) 0,05 0,06 0,07 0,09 Типы пластин RD . . 0501 . . RD . . 07T1 . . RD . . 0803 . . RD . . 1003 . . Поправочный коэффициент Kae ae / Dc = 1/1 – 1/2 1,0 1,0 1,0 1,0 для подачи на зуб в зависимости 1/5 1,2 1,2 1,2 1,2 от отношения ширины резания ae 1/10 1,5 1,5 1,5 1,5 к диаметру фрезы Dc 1/20 1,8 1,8 1,8 1,8 1/50 2,0 2,0 2,0 2,0 Поправочный коэффициент K 1 < (L : Dc) = ≤2 2 < (L : Dc) = ≤4 fZ = fZ0 · Kae · K 4 < (L : Dc) = ≤6 1 и стальное литьё 2 и аустенитная/ферритная 3 При обработке магниевых сплавов не использовать смешиваемую с водой СОЖ C 610 Техническая информация
