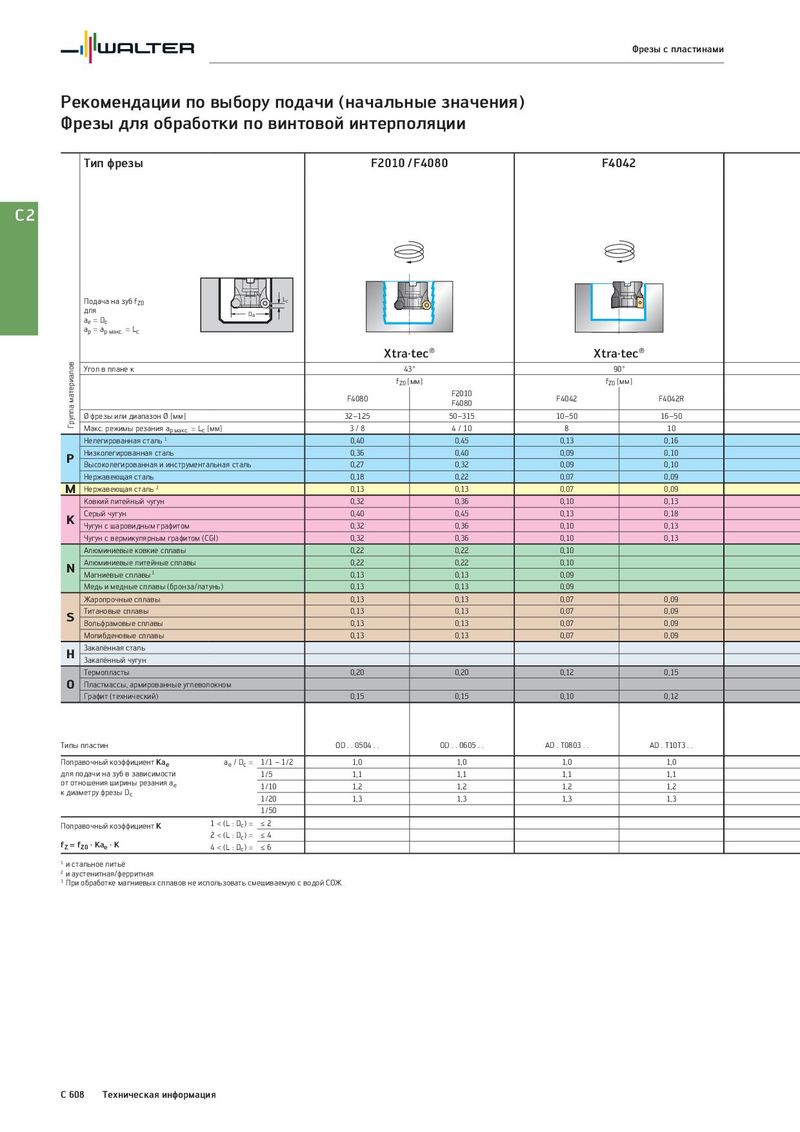

Общий каталог Walter 2017 - страница 2320

Фрезы с пластинами Рекомендации по выбору подачи (начальные значения) Фрезы для обработки по винтовой интерполяции Тип фрезы F2010 / F4080 F4042 C2 Подача на зуб fZ0 Lc для Da ae = Dc ap = ap макс. = Lc Xtra·tec® Xtra·tec® Группа материалов Угол в плане κ 43° 90° fZ0 [мм] fZ0 [мм] F4080 F2010 F4042 F4042R F4080 Ø фрезы или диапазон Ø [мм] 32–125 50–315 10–50 16–50 Макс. режимы резания ap макс. = Lc [мм] 3/8 4 / 10 8 10 Нелегированная сталь 1 0,40 0,45 0,13 0,16 P Низколегированная сталь 0,36 0,40 0,09 0,10 Высоколегированная и инструментальная сталь 0,27 0,32 0,09 0,10 Нержавеющая сталь 0,18 0,22 0,07 0,09 M Нержавеющая сталь 2 0,13 0,13 0,07 0,09 Ковкий литейный чугун 0,32 0,36 0,10 0,13 K Серый чугун 0,40 0,45 0,13 0,18 Чугун с шаровидным графитом 0,32 0,36 0,10 0,13 Чугун с вермикулярным графитом (CGI) 0,32 0,36 0,10 0,13 Алюминиевые ковкие сплавы 0,22 0,22 0,10 N Алюминиевые литейные сплавы 0,22 0,22 0,10 Магниевые сплавы 3 0,13 0,13 0,09 Медь и медные сплавы (бронза/латунь) 0,13 0,13 0,09 Жаропрочные сплавы 0,13 0,13 0,07 0,09 S Титановые сплавы 0,13 0,13 0,07 0,09 Вольфрамовые сплавы 0,13 0,13 0,07 0,09 Молибденовые сплавы 0,13 0,13 0,07 0,09 H Закалённая сталь Закалённый чугун Термопласты 0,20 0,20 0,12 0,15 O Пластмассы, армированные углеволокном Графит (технический) 0,15 0,15 0,10 0,12 Типы пластин OD . . 0504 . . OD . . 0605 . . AD . T0803 . . AD . T10T3 . . Поправочный коэффициент Kae ae / Dc = 1/1 – 1/2 1,0 1,0 1,0 1,0 для подачи на зуб в зависимости 1/5 1,1 1,1 1,1 1,1 от отношения ширины резания ae 1/10 1,2 1,2 1,2 1,2 к диаметру фрезы Dc 1/20 1,3 1,3 1,3 1,3 1/50 Поправочный коэффициент K 1 < (L : Dc) = ≤2 2 < (L : Dc) = ≤4 fZ = fZ0 · Kae · K 4 < (L : Dc) = ≤6 1 и стальное литьё 2 и аустенитная/ферритная 3 При обработке магниевых сплавов не использовать смешиваемую с водой СОЖ C 608 Техническая информация
