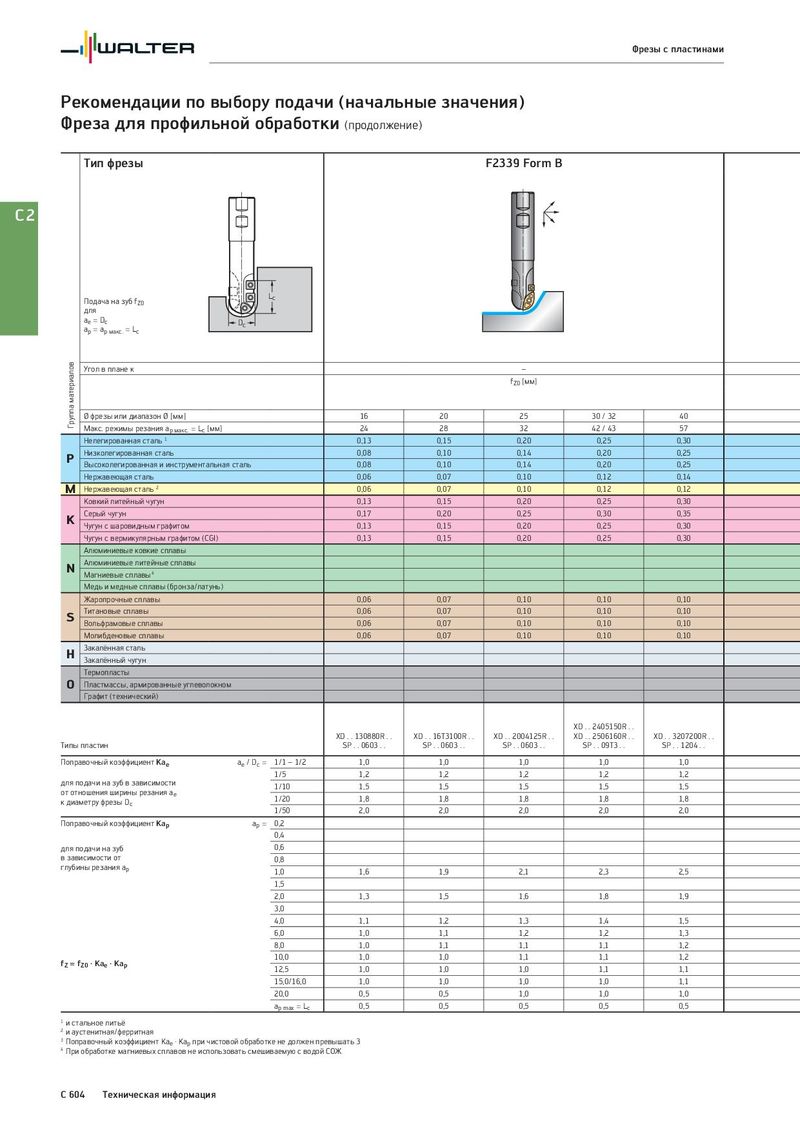

Фрезы с пластинами Рекомендации по выбору подачи (начальные значения) Фреза для профильной обработки (продолжение) Тип фрезы F2339 Form B C2 Подача на зуб fZ0 LLcc для ae = Dc DDcc ap = ap макс. = Lc Группа материалов Угол в плане κ – fZ0 [мм] Ø фрезы или диапазон Ø [мм] 16 20 25 30 / 32 40 Макс. режимы резания ap макс. = Lc [мм] 24 28 32 42 / 43 57 Нелегированная сталь 1 0,13 0,15 0,20 0,25 0,30 P Низколегированная сталь 0,08 0,10 0,14 0,20 0,25 Высоколегированная и инструментальная сталь 0,08 0,10 0,14 0,20 0,25 Нержавеющая сталь 0,06 0,07 0,10 0,12 0,14 M Нержавеющая сталь 2 0,06 0,07 0,10 0,12 0,12 Ковкий литейный чугун 0,13 0,15 0,20 0,25 0,30 K Серый чугун 0,17 0,20 0,25 0,30 0,35 Чугун с шаровидным графитом 0,13 0,15 0,20 0,25 0,30 Чугун с вермикулярным графитом (CGI) 0,13 0,15 0,20 0,25 0,30 Алюминиевые ковкие сплавы N Алюминиевые литейные сплавы Магниевые сплавы 4 Медь и медные сплавы (бронза/латунь) Жаропрочные сплавы 0,06 0,07 0,10 0,10 0,10 S Титановые сплавы 0,06 0,07 0,10 0,10 0,10 Вольфрамовые сплавы 0,06 0,07 0,10 0,10 0,10 Молибденовые сплавы 0,06 0,07 0,10 0,10 0,10 H Закалённая сталь Закалённый чугун Термопласты O Пластмассы, армированные углеволокном Графит (технический) XD . . 2405150R . . XD . . 130880R . . XD . . 16T3100R . . XD . . 2004125R . . XD . . 2506160R . . XD . . 3207200R . . Типы пластин SP . . 0603 . . SP . . 0603 . . SP . . 0603 . . SP . . 09T3 . . SP . . 1204 . . Поправочный коэффициент Kae ae / Dc = 1/1 – 1/2 1,0 1,0 1,0 1,0 1,0 1/5 1,2 1,2 1,2 1,2 1,2 для подачи на зуб в зависимости 1/10 1,5 1,5 1,5 1,5 1,5 от отношения ширины резания ae 1/20 1,8 1,8 1,8 1,8 1,8 к диаметру фрезы Dc 1/50 2,0 2,0 2,0 2,0 2,0 Поправочный коэффициент Kap ap = 0,2 0,4 для подачи на зуб 0,6 в зависимости от 0,8 глубины резания ap 1,0 1,6 1,9 2,1 2,3 2,5 1,5 2,0 1,3 1,5 1,6 1,8 1,9 3,0 4,0 1,1 1,2 1,3 1,4 1,5 6,0 1,0 1,1 1,2 1,2 1,3 8,0 1,0 1,1 1,1 1,1 1,2 fZ = fZ0 · Kae · Kap 10,0 1,0 1,0 1,1 1,1 1,2 12,5 1,0 1,0 1,0 1,1 1,1 15,0/16,0 1,0 1,0 1,0 1,0 1,1 20,0 0,5 0,5 1,0 1,0 1,0 ap max = Lc 0,5 0,5 0,5 0,5 0,5 1 и стальное литьё 2 и аустенитная/ферритная 3 Поправочный коэффициент Kae · Kap при чистовой обработке не должен превышать 3 4 При обработке магниевых сплавов не использовать смешиваемую с водой СОЖ C 604 Техническая информация
