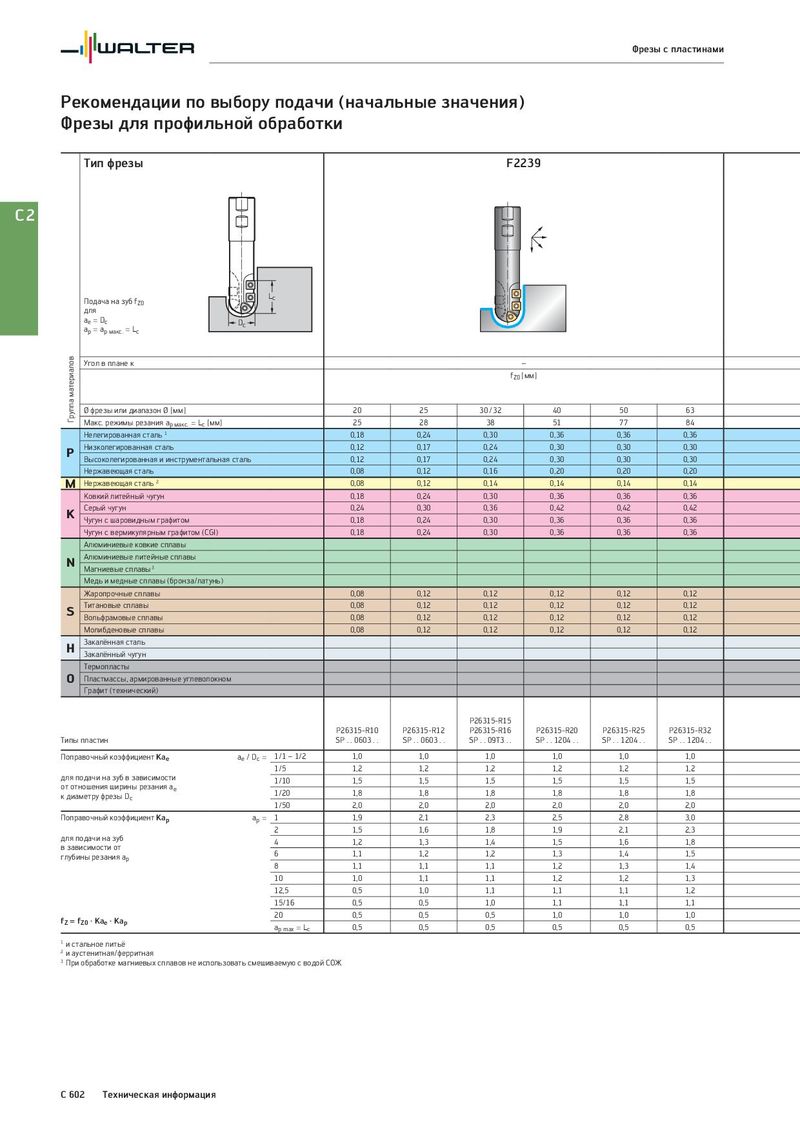

Общий каталог Walter 2017 - страница 2314

Фрезы с пластинами Рекомендации по выбору подачи (начальные значения) Фрезы для профильной обработки Тип фрезы F2239 C2 Подача на зуб fZ0 LLcc для ae = Dc DDcc ap = ap макс. = Lc Группа материалов Угол в плане κ – fZ0 [мм] Ø фрезы или диапазон Ø [мм] 20 25 30 / 32 40 50 63 Макс. режимы резания ap макс. = Lc [мм] 25 28 38 51 77 84 Нелегированная сталь 1 0,18 0,24 0,30 0,36 0,36 0,36 P Низколегированная сталь 0,12 0,17 0,24 0,30 0,30 0,30 Высоколегированная и инструментальная сталь 0,12 0,17 0,24 0,30 0,30 0,30 Нержавеющая сталь 0,08 0,12 0,16 0,20 0,20 0,20 M Нержавеющая сталь 2 0,08 0,12 0,14 0,14 0,14 0,14 Ковкий литейный чугун 0,18 0,24 0,30 0,36 0,36 0,36 K Серый чугун 0,24 0,30 0,36 0,42 0,42 0,42 Чугун с шаровидным графитом 0,18 0,24 0,30 0,36 0,36 0,36 Чугун с вермикулярным графитом (CGI) 0,18 0,24 0,30 0,36 0,36 0,36 Алюминиевые ковкие сплавы N Алюминиевые литейные сплавы Магниевые сплавы 3 Медь и медные сплавы (бронза/латунь) Жаропрочные сплавы 0,08 0,12 0,12 0,12 0,12 0,12 S Титановые сплавы 0,08 0,12 0,12 0,12 0,12 0,12 Вольфрамовые сплавы 0,08 0,12 0,12 0,12 0,12 0,12 Молибденовые сплавы 0,08 0,12 0,12 0,12 0,12 0,12 H Закалённая сталь Закалённый чугун Термопласты O Пластмассы, армированные углеволокном Графит (технический) P26315-R15 P26315-R10 P26315-R12 P26315-R16 P26315-R20 P26315-R25 P26315-R32 Типы пластин SP . . 0603 . . SP . . 0603 . . SP . . 09T3 . . SP . . 1204 . . SP . . 1204 . . SP . . 1204 . . Поправочный коэффициент Kae ae / Dc = 1/1 – 1/2 1,0 1,0 1,0 1,0 1,0 1,0 1/5 1,2 1,2 1,2 1,2 1,2 1,2 для подачи на зуб в зависимости 1/10 1,5 1,5 1,5 1,5 1,5 1,5 от отношения ширины резания ae 1/20 1,8 1,8 1,8 1,8 1,8 1,8 к диаметру фрезы Dc 1/50 2,0 2,0 2,0 2,0 2,0 2,0 Поправочный коэффициент Kap ap = 1 1,9 2,1 2,3 2,5 2,8 3,0 2 1,5 1,6 1,8 1,9 2,1 2,3 для подачи на зуб 4 1,2 1,3 1,4 1,5 1,6 1,8 в зависимости от 6 1,1 1,2 1,2 1,3 1,4 1,5 глубины резания ap 8 1,1 1,1 1,1 1,2 1,3 1,4 10 1,0 1,1 1,1 1,2 1,2 1,3 12,5 0,5 1,0 1,1 1,1 1,1 1,2 15/16 0,5 0,5 1,0 1,1 1,1 1,1 fZ = fZ0 · Kae · Kap 20 0,5 0,5 0,5 1,0 1,0 1,0 ap max = Lc 0,5 0,5 0,5 0,5 0,5 0,5 1 и стальное литьё 2 и аустенитная/ферритная 3 При обработке магниевых сплавов не использовать смешиваемую с водой СОЖ C 602 Техническая информация
