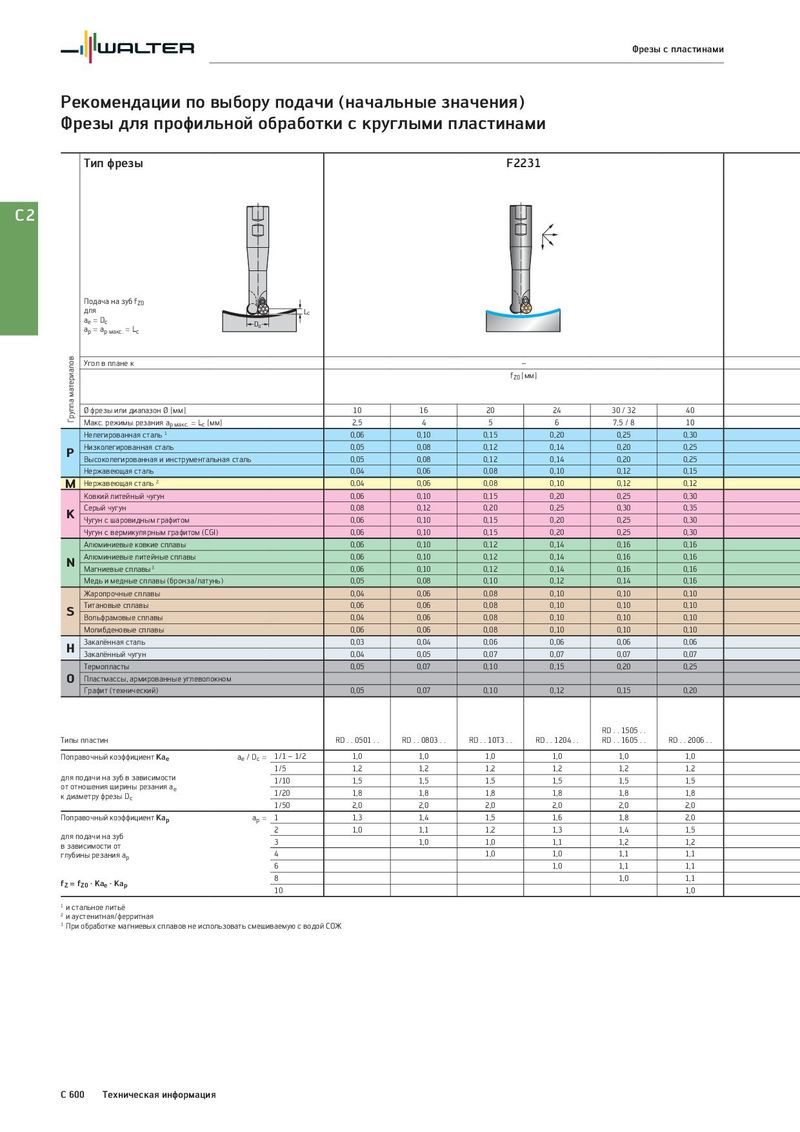

Фрезы с пластинами Рекомендации по выбору подачи (начальные значения) Фрезы для профильной обработки с круглыми пластинами Тип фрезы F2231 C2 Подача на зуб fZ0 для Lc ae = Dc Da ap = ap макс. = Lc Группа материалов Угол в плане κ – fZ0 [мм] Ø фрезы или диапазон Ø [мм] 10 16 20 24 30 / 32 40 Макс. режимы резания ap макс. = Lc [мм] 2,5 4 5 6 7,5 / 8 10 Нелегированная сталь 1 0,06 0,10 0,15 0,20 0,25 0,30 P Низколегированная сталь 0,05 0,08 0,12 0,14 0,20 0,25 Высоколегированная и инструментальная сталь 0,05 0,08 0,12 0,14 0,20 0,25 Нержавеющая сталь 0,04 0,06 0,08 0,10 0,12 0,15 M Нержавеющая сталь 2 0,04 0,06 0,08 0,10 0,12 0,12 Ковкий литейный чугун 0,06 0,10 0,15 0,20 0,25 0,30 K Серый чугун 0,08 0,12 0,20 0,25 0,30 0,35 Чугун с шаровидным графитом 0,06 0,10 0,15 0,20 0,25 0,30 Чугун с вермикулярным графитом (CGI) 0,06 0,10 0,15 0,20 0,25 0,30 Алюминиевые ковкие сплавы 0,06 0,10 0,12 0,14 0,16 0,16 N Алюминиевые литейные сплавы 0,06 0,10 0,12 0,14 0,16 0,16 Магниевые сплавы 3 0,06 0,10 0,12 0,14 0,16 0,16 Медь и медные сплавы (бронза/латунь) 0,05 0,08 0,10 0,12 0,14 0,16 Жаропрочные сплавы 0,04 0,06 0,08 0,10 0,10 0,10 S Титановые сплавы 0,06 0,06 0,08 0,10 0,10 0,10 Вольфрамовые сплавы 0,04 0,06 0,08 0,10 0,10 0,10 Молибденовые сплавы 0,06 0,06 0,08 0,10 0,10 0,10 H Закалённая сталь 0,03 0,04 0,06 0,06 0,06 0,06 Закалённый чугун 0,04 0,05 0,07 0,07 0,07 0,07 Термопласты 0,05 0,07 0,10 0,15 0,20 0,25 O Пластмассы, армированные углеволокном Графит (технический) 0,05 0,07 0,10 0,12 0,15 0,20 RD . . 1505 . . Типы пластин RD . . 0501 . . RD . . 0803 . . RD . . 10T3 . . RD . . 1204 . . RD . . 1605 . . RD . . 2006 . . Поправочный коэффициент Kae ae / Dc = 1/1 – 1/2 1,0 1,0 1,0 1,0 1,0 1,0 1/5 1,2 1,2 1,2 1,2 1,2 1,2 для подачи на зуб в зависимости 1/10 1,5 1,5 1,5 1,5 1,5 1,5 от отношения ширины резания ae 1/20 1,8 1,8 1,8 1,8 1,8 1,8 к диаметру фрезы Dc 1/50 2,0 2,0 2,0 2,0 2,0 2,0 Поправочный коэффициент Kap ap = 1 1,3 1,4 1,5 1,6 1,8 2,0 для подачи на зуб 2 1,0 1,1 1,2 1,3 1,4 1,5 в зависимости от 3 1,0 1,0 1,1 1,2 1,2 глубины резания ap 4 1,0 1,0 1,1 1,1 6 1,0 1,1 1,1 fZ = fZ0 · Kae · Kap 8 1,0 1,1 10 1,0 1 и стальное литьё 2 и аустенитная/ферритная 3 При обработке магниевых сплавов не использовать смешиваемую с водой СОЖ C 600 Техническая информация
