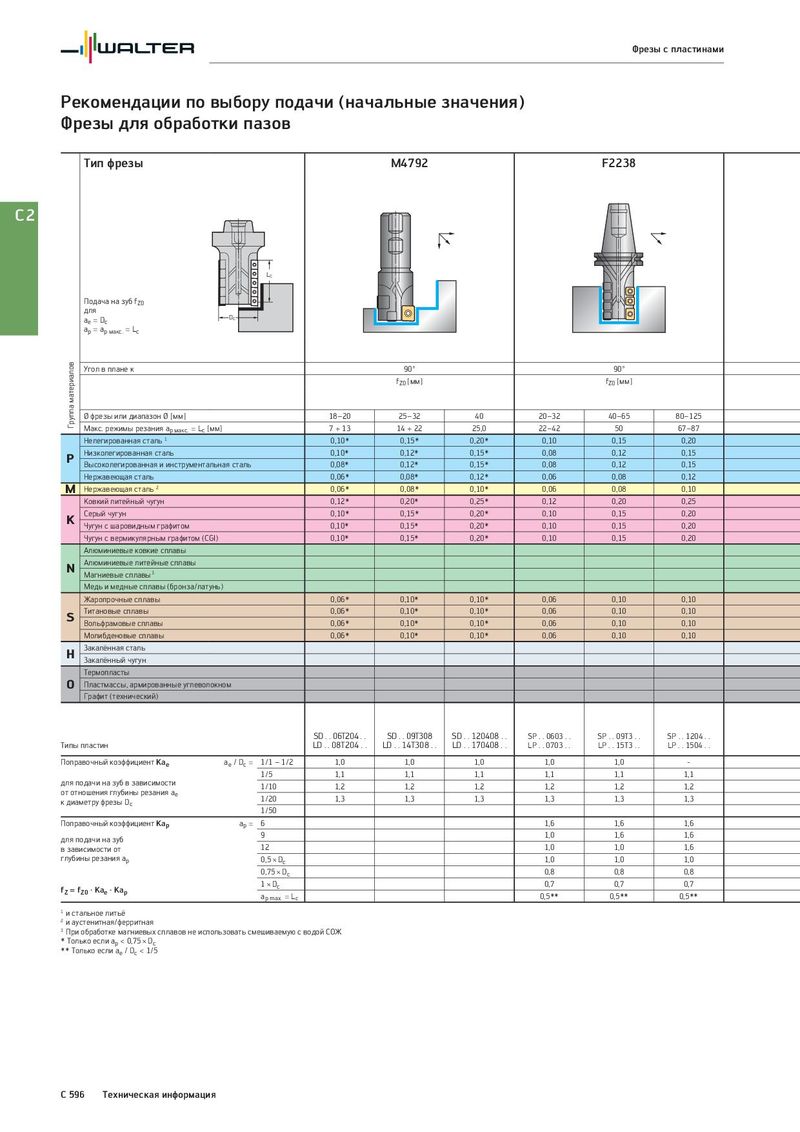

Фрезы с пластинами Рекомендации по выбору подачи (начальные значения) Фрезы для обработки пазов Тип фрезы M4792 F2238 C2 Lc Подача на зуб fZ0 для ae = Dc Dc ap = ap макс. = Lc Группа материалов Угол в плане κ 90° 90° fZ0 [мм] fZ0 [мм] Ø фрезы или диапазон Ø [мм] 18–20 25–32 40 20–32 40–65 80–125 Макс. режимы резания ap макс. = Lc [мм] 7 + 13 14 + 22 25,0 22–42 50 67–87 Нелегированная сталь 1 0,10* 0,15* 0,20* 0,10 0,15 0,20 P Низколегированная сталь 0,10* 0,12* 0,15* 0,08 0,12 0,15 Высоколегированная и инструментальная сталь 0,08* 0,12* 0,15* 0,08 0,12 0,15 Нержавеющая сталь 0,06* 0,08* 0,12* 0,06 0,08 0,12 M Нержавеющая сталь 2 0,06* 0,08* 0,10* 0,06 0,08 0,10 Ковкий литейный чугун 0,12* 0,20* 0,25* 0,12 0,20 0,25 K Серый чугун 0,10* 0,15* 0,20* 0,10 0,15 0,20 Чугун с шаровидным графитом 0,10* 0,15* 0,20* 0,10 0,15 0,20 Чугун с вермикулярным графитом (CGI) 0,10* 0,15* 0,20* 0,10 0,15 0,20 Алюминиевые ковкие сплавы N Алюминиевые литейные сплавы Магниевые сплавы 3 Медь и медные сплавы (бронза/латунь) Жаропрочные сплавы 0,06* 0,10* 0,10* 0,06 0,10 0,10 S Титановые сплавы 0,06* 0,10* 0,10* 0,06 0,10 0,10 Вольфрамовые сплавы 0,06* 0,10* 0,10* 0,06 0,10 0,10 Молибденовые сплавы 0,06* 0,10* 0,10* 0,06 0,10 0,10 H Закалённая сталь Закалённый чугун Термопласты O Пластмассы, армированные углеволокном Графит (технический) SD . . 06T204 . . SD . . 09T308 SD . . 120408 . . SP . . 0603 . . SP . . 09T3 . . SP . . 1204 . . Типы пластин LD . . 08T204 . . LD . . 14T308 . . LD . . 170408 . . LP . . 0703 . . LP . . 15T3 . . LP . . 1504 . . Поправочный коэффициент Kae ae / Dc = 1/1 – 1/2 1,0 1,0 1,0 1,0 1,0 - 1/5 1,1 1,1 1,1 1,1 1,1 1,1 для подачи на зуб в зависимости 1/10 1,2 1,2 1,2 1,2 1,2 1,2 от отношения глубины резания ae 1/20 1,3 1,3 1,3 1,3 1,3 1,3 к диаметру фрезы Dc 1/50 Поправочный коэффициент Kap ap = 6 1,6 1,6 1,6 для подачи на зуб 9 1,0 1,6 1,6 в зависимости от 12 1,0 1,0 1,6 глубины резания ap 0,5 × Dc 1,0 1,0 1,0 0,75 × Dc 0,8 0,8 0,8 fZ = fZ0 · Kae · Kap 1 × Dc 0,7 0,7 0,7 ap max. = Lc 0,5** 0,5** 0,5** 1 и стальное литьё 2 и аустенитная/ферритная 3 При обработке магниевых сплавов не использовать смешиваемую с водой СОЖ * Только если ap < 0,75 × Dc ** Только если ae / Dc < 1/5 C 596 Техническая информация
