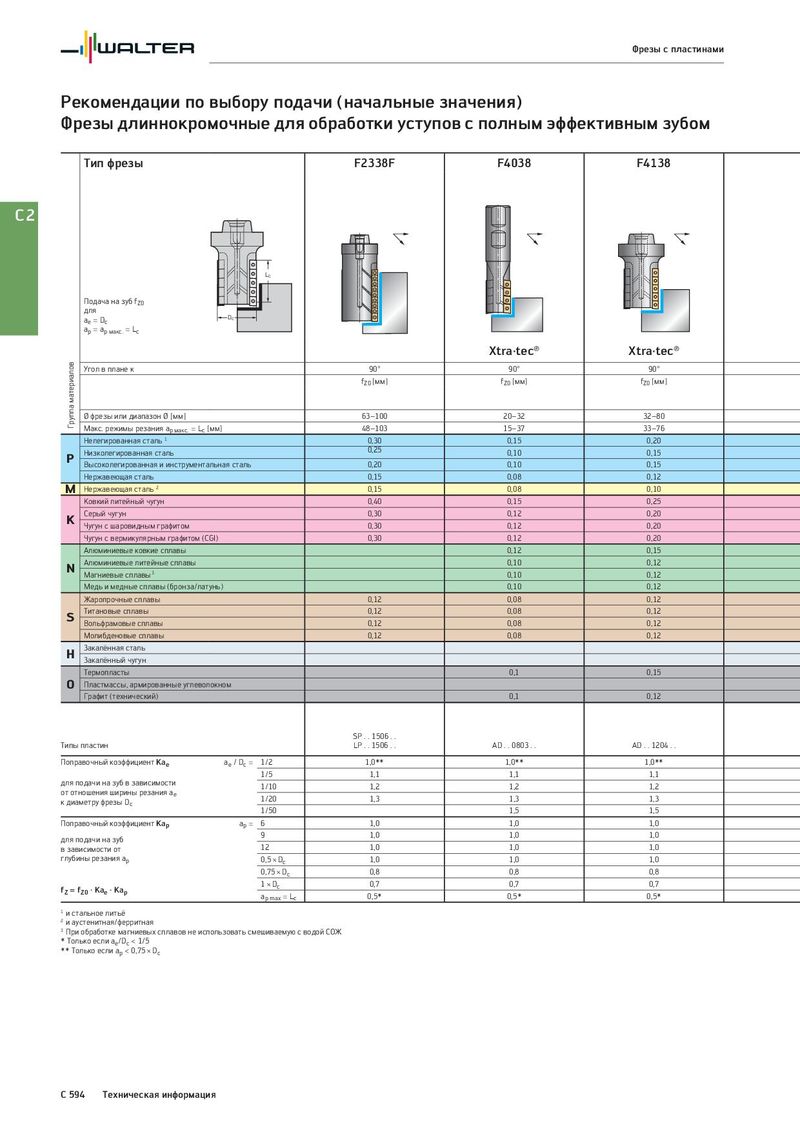

Фрезы с пластинами Рекомендации по выбору подачи (начальные значения) Фрезы длиннокромочные для обработки уступов с полным эффективным зубом Тип фрезы F2338F F4038 F4138 C2 Lc Подача на зуб fZ0 для ae = Dc Dc ap = ap макс. = Lc Xtra·tec® Xtra·tec® Группа материалов Угол в плане κ 90° 90° 90° fZ0 [мм] fZ0 [мм] fZ0 [мм] Ø фрезы или диапазон Ø [мм] 63–100 20–32 32–80 Макс. режимы резания ap макс. = Lc [мм] 48–103 15–37 33–76 Нелегированная сталь 1 0,30 0,15 0,20 Низколегированная сталь 0,25 0,10 0,15 P Высоколегированная и инструментальная сталь 0,20 0,10 0,15 Нержавеющая сталь 0,15 0,08 0,12 M Нержавеющая сталь 2 0,15 0,08 0,10 Ковкий литейный чугун 0,40 0,15 0,25 K Серый чугун 0,30 0,12 0,20 Чугун с шаровидным графитом 0,30 0,12 0,20 Чугун с вермикулярным графитом (CGI) 0,30 0,12 0,20 Алюминиевые ковкие сплавы 0,12 0,15 N Алюминиевые литейные сплавы 0,10 0,12 Магниевые сплавы 3 0,10 0,12 Медь и медные сплавы (бронза/латунь) 0,10 0,12 Жаропрочные сплавы 0,12 0,08 0,12 S Титановые сплавы 0,12 0,08 0,12 Вольфрамовые сплавы 0,12 0,08 0,12 Молибденовые сплавы 0,12 0,08 0,12 H Закалённая сталь Закалённый чугун Термопласты 0,1 0,15 O Пластмассы, армированные углеволокном Графит (технический) 0,1 0,12 SP . . 1506 . . Типы пластин LP . . 1506 . . AD . . 0803 . . AD . . 1204 . . Поправочный коэффициент Kae ae / Dc = 1/2 1,0** 1,0** 1,0** 1/5 1,1 1,1 1,1 для подачи на зуб в зависимости 1/10 1,2 1,2 1,2 от отношения ширины резания ae 1/20 1,3 1,3 1,3 к диаметру фрезы Dc 1/50 1,5 1,5 Поправочный коэффициент Kap ap = 6 1,0 1,0 1,0 для подачи на зуб 9 1,0 1,0 1,0 в зависимости от 12 1,0 1,0 1,0 глубины резания ap 0,5 × Dc 1,0 1,0 1,0 0,75 × Dc 0,8 0,8 0,8 fZ = fZ0 · Kae · Kap 1 × Dc 0,7 0,7 0,7 ap max = Lc 0,5* 0,5* 0,5* 1 и стальное литьё 2 и аустенитная/ферритная 3 При обработке магниевых сплавов не использовать смешиваемую с водой СОЖ * Только если ae/Dc < 1/5 ** Только если ap < 0,75 × Dc C 594 Техническая информация
