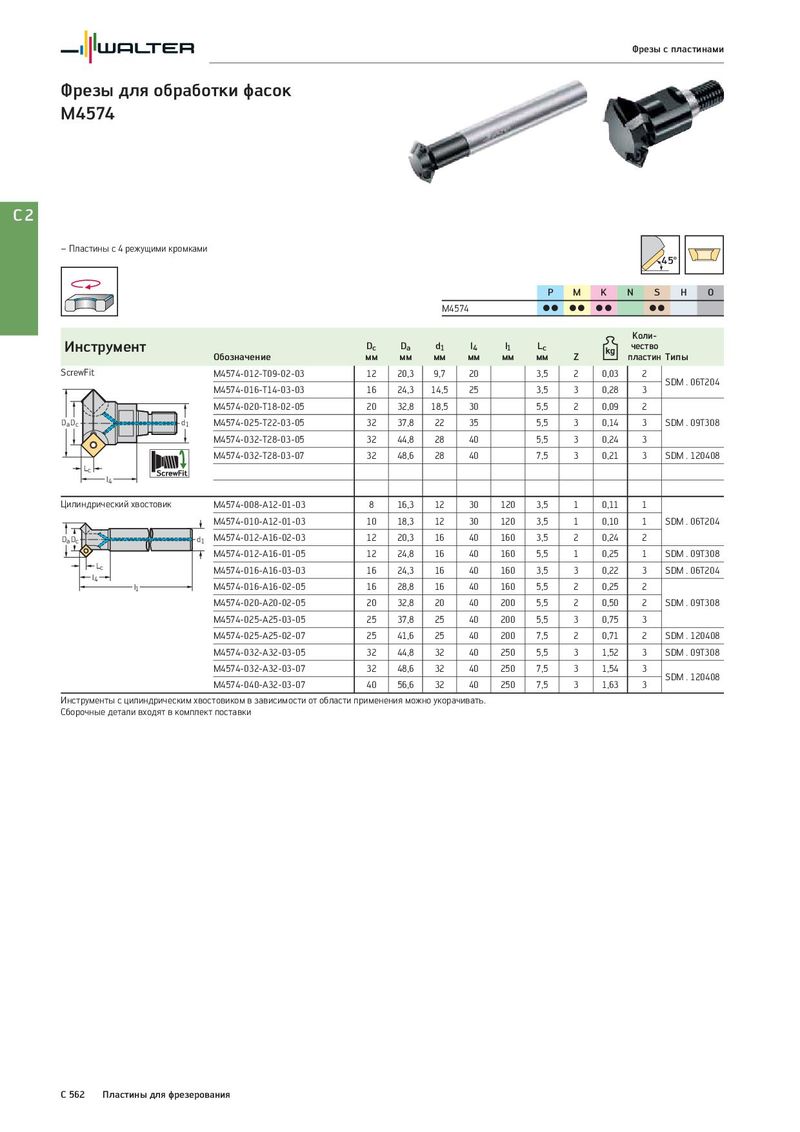

Общий каталог Walter 2017 - страница 2274

Фрезы с пластинами Фрезы для обработки фасок M4574 C2 – Пластины с 4 режущими кромками 45° P M K N S H O M4574 CC CC CC CC Коли- Инструмент Dc Da d1 l4 l1 Lc чество Обозначение мм мм мм мм мм мм Z пластин Типы ScrewFit M4574-012-T09-02-03 12 20,3 9,7 20 3,5 2 0,03 2 SDM . 06T204 M4574-016-T14-03-03 16 24,3 14,5 25 3,5 3 0,28 3 M4574-020-T18-02-05 20 32,8 18,5 30 5,5 2 0,09 2 Da Dc d1 M4574-025-T22-03-05 32 37,8 22 35 5,5 3 0,14 3 SDM . 09T308 M4574-032-T28-03-05 32 44,8 28 40 5,5 3 0,24 3 M4574-032-T28-03-07 32 48,6 28 40 7,5 3 0,21 3 SDM . 120408 Lc l4 Цилиндрический хвостовик M4574-008-A12-01-03 8 16,3 12 30 120 3,5 1 0,11 1 M4574-010-A12-01-03 10 18,3 12 30 120 3,5 1 0,10 1 SDM . 06T204 Da Dc d1 M4574-012-A16-02-03 12 20,3 16 40 160 3,5 2 0,24 2 M4574-012-A16-01-05 12 24,8 16 40 160 5,5 1 0,25 1 SDM . 09T308 Lc M4574-016-A16-03-03 16 24,3 16 40 160 3,5 3 0,22 3 SDM . 06T204 l4 l1 M4574-016-A16-02-05 16 28,8 16 40 160 5,5 2 0,25 2 M4574-020-A20-02-05 20 32,8 20 40 200 5,5 2 0,50 2 SDM . 09T308 M4574-025-A25-03-05 25 37,8 25 40 200 5,5 3 0,75 3 M4574-025-A25-02-07 25 41,6 25 40 200 7,5 2 0,71 2 SDM . 120408 M4574-032-A32-03-05 32 44,8 32 40 250 5,5 3 1,52 3 SDM . 09T308 M4574-032-A32-03-07 32 48,6 32 40 250 7,5 3 1,54 3 SDM . 120408 M4574-040-A32-03-07 40 56,6 32 40 250 7,5 3 1,63 3 Инструменты с цилиндрическим хвостовиком в зависимости от области применения можно укорачивать. Сборочные детали входят в комплект поставки C 562 Пластины для фрезерования
