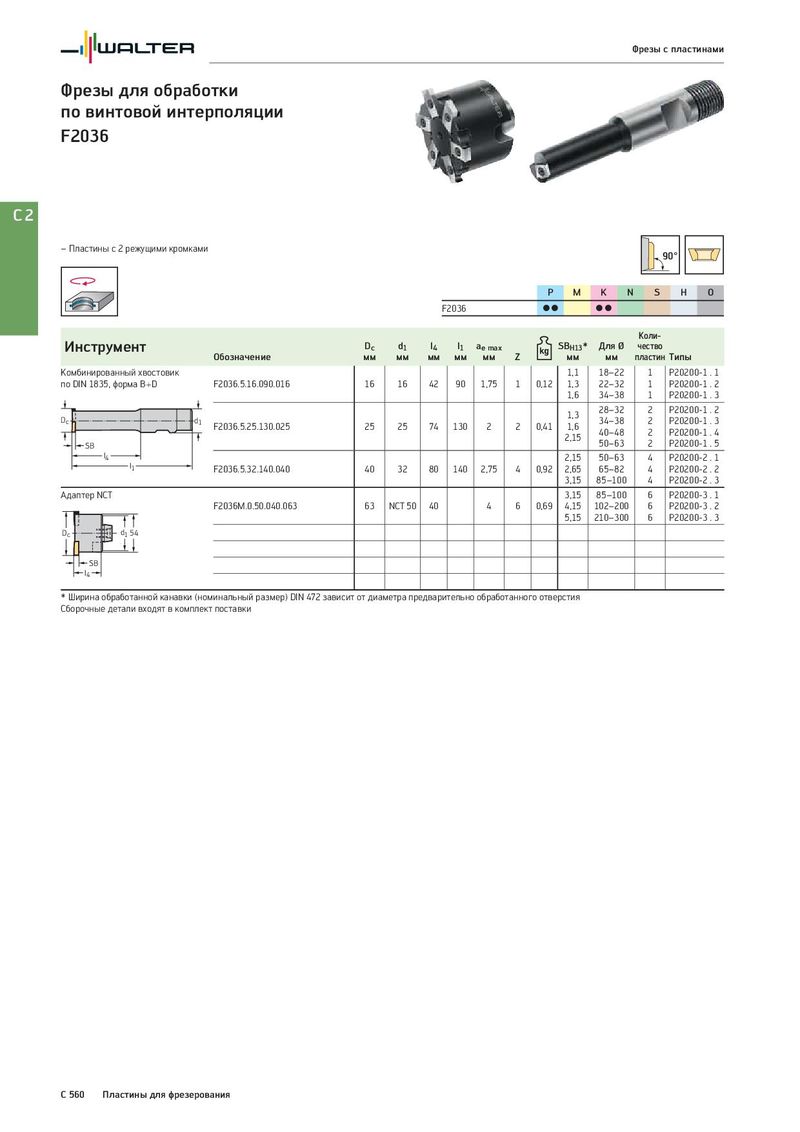

Фрезы с пластинами Фрезы для обработки по винтовой интерполяции F2036 C2 – Пластины с 2 режущими кромками 90° P M K N S H O F2036 CC CC Коли- Инструмент Dc d1 l4 l1 ae max SBH13* Для Ø чество Обозначение мм мм мм мм мм Z мм мм пластин Типы Комбинированный хвостовик 1,1 18–22 1 P20200-1 . 1 по DIN 1835, форма B+D F2036.5.16.090.016 16 16 42 90 1,75 1 0,12 1,3 22–32 1 P20200-1 . 2 1,6 34–38 1 P20200-1 . 3 1,3 28–32 2 P20200-1 . 2 Dc d1 F2036.5.25.130.025 25 25 74 130 2 2 0,41 1,6 34–38 2 P20200-1 . 3 2,15 40–48 2 P20200-1 . 4 SB 50–63 2 P20200-1 . 5 l4 2,15 50–63 4 P20200-2 . 1 l1 F2036.5.32.140.040 40 32 80 140 2,75 4 0,92 2,65 65–82 4 P20200-2 . 2 3,15 85–100 4 P20200-2 . 3 Адаптер NCT 3,15 85–100 6 P20200-3 . 1 F2036M.0.50.040.063 63 NCT 50 40 4 6 0,69 4,15 102–200 6 P20200-3 . 2 5,15 210–300 6 P20200-3 . 3 Dc d1 54 SB l4 * Ширина обработанной канавки (номинальный размер) DIN 472 зависит от диаметра предварительно обработанного отверстия Сборочные детали входят в комплект поставки C 560 Пластины для фрезерования
