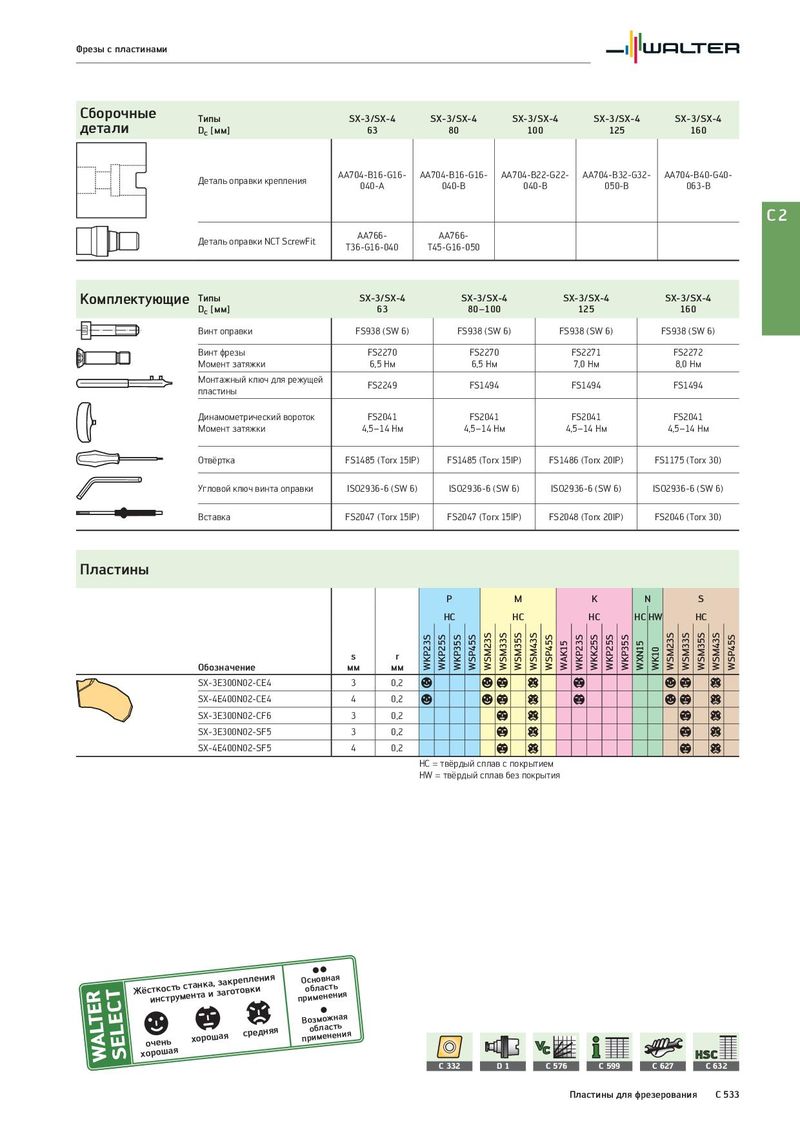

Общий каталог Walter 2017 - страница 2245

Фрезы с пластинами Сборочные Типы SX-3/SX-4 SX-3/SX-4 SX-3/SX-4 SX-3/SX-4 SX-3/SX-4 детали Dc [мм] 63 80 100 125 160 Деталь оправки крепления AA704-B16-G16- AA704-B16-G16- AA704-B22-G22- AA704-B32-G32- AA704-B40-G40- 040-A 040-B 040-B 050-B 063-B C2 Деталь оправки NCT ScrewFit AA766- AA766- T36-G16-040 T45-G16-050 Комплектующие Типы SX-3/SX-4 SX-3/SX-4 SX-3/SX-4 SX-3/SX-4 Dc [мм] 63 80–100 125 160 Винт оправки FS938 (SW 6) FS938 (SW 6) FS938 (SW 6) FS938 (SW 6) Винт фрезы FS2270 FS2270 FS2271 FS2272 Момент затяжки 6,5 Нм 6,5 Нм 7,0 Нм 8,0 Нм Монтажный ключ для режущей FS2249 FS1494 FS1494 FS1494 пластины Динамометрический вороток FS2041 FS2041 FS2041 FS2041 Момент затяжки 4,5–14 Нм 4,5–14 Нм 4,5–14 Нм 4,5–14 Нм Отвёртка FS1485 (Torx 15IP) FS1485 (Torx 15IP) FS1486 (Torx 20IP) FS1175 (Torx 30) Угловой ключ винта оправки ISO2936-6 (SW 6) ISO2936-6 (SW 6) ISO2936-6 (SW 6) ISO2936-6 (SW 6) Вставка FS2047 (Torx 15IP) FS2047 (Torx 15IP) FS2048 (Torx 20IP) FS2046 (Torx 30) Пластины P M K N S HC HC HC HC HW HC s r WKP23S WKP25S WKP35S WSP45S WSM23S WSM33S WSM35S WSM43S WSP45S WAK15 WKP23S WKK25S WKP25S WKP35S WXN15 WK10 WSM23S WSM33S WSM35S WSM43S WSP45S Обозначение мм мм SX-3E300N02-CE4 3 0,2 a ab c b a b c SX-4E400N02-CE4 4 0,2 a ab c b a b c SX-3E300N02-CF6 3 0,2 b c b c SX-3E300N02-SF5 3 0,2 b c b c SX-4E400N02-SF5 4 0,2 b c b c HC = твёрдый сплав с покрытием HW = твёрдый сплав без покрытия Жёситнксотсртуьмсетнатнакаи, закрепления пОросибнмлоеавнснетаньяия заготовки хорошая средняя пВрооизбммлоеажнсетнньаияя очень хорошая HSC C 332 D1 C 576 C 599 C 627 C 632 Пластины для фрезерования C 533
