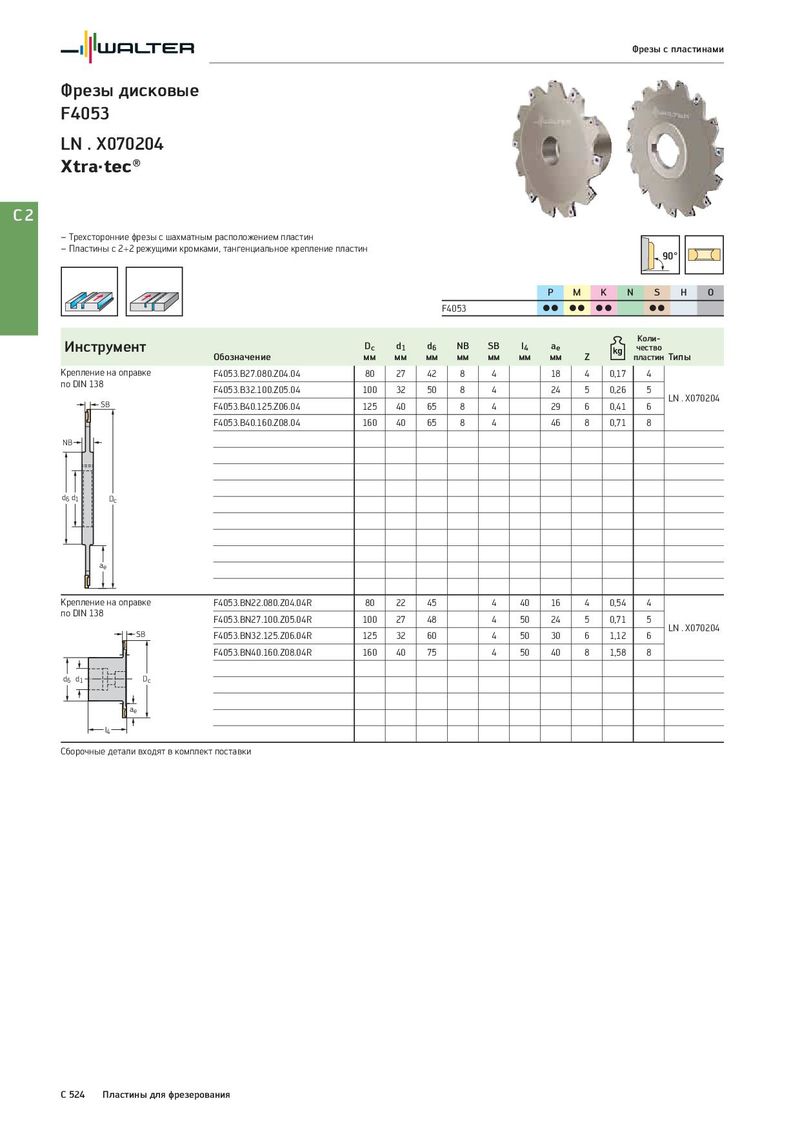

Общий каталог Walter 2017 - страница 2236

Фрезы с пластинами Фрезы дисковые F4053 LN . X070204 Xtra·tec® C2 – Трехсторонние фрезы с шахматным расположением пластин – Пластины с 2+2 режущими кромками, тангенциальное крепление пластин 90° P M K N S H O F4053 CC CC CC CC Инструмент Dc d1 d6 NB SB l4 ae Коли- чество Обозначение мм мм мм мм мм мм мм Z пластин Типы Крепление на оправке F4053.B27.080.Z04.04 80 27 42 8 4 18 4 0,17 4 по DIN 138 F4053.B32.100.Z05.04 100 32 50 8 4 24 5 0,26 5 SB LN . X070204 F4053.B40.125.Z06.04 125 40 65 8 4 29 6 0,41 6 F4053.B40.160.Z08.04 160 40 65 8 4 46 8 0,71 8 NB d6 d1 Dc ae Крепление на оправке F4053.BN22.080.Z04.04R 80 22 45 4 40 16 4 0,54 4 по DIN 138 F4053.BN27.100.Z05.04R 100 27 48 4 50 24 5 0,71 5 SB LN . X070204 F4053.BN32.125.Z06.04R 125 32 60 4 50 30 6 1,12 6 F4053.BN40.160.Z08.04R 160 40 75 4 50 40 8 1,58 8 d6 d1 Dc ae l4 Сборочные детали входят в комплект поставки C 524 Пластины для фрезерования
