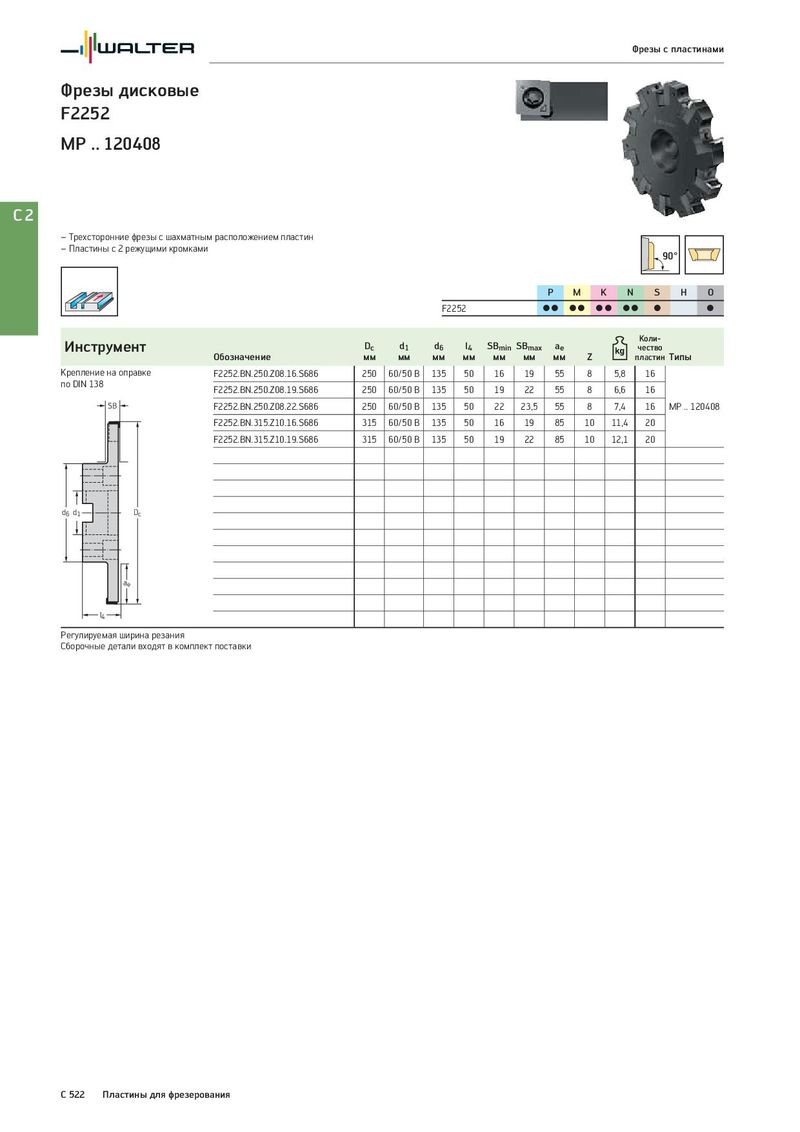

Общий каталог Walter 2017 - страница 2234

Фрезы с пластинами Фрезы дисковые F2252 MP .. 120408 C2 – Трехсторонние фрезы с шахматным расположением пластин – Пластины с 2 режущими кромками 90° P M K N S H O F2252 CC CC CC CC C C Инструмент Dc d1 d6 l4 SBmin SBmax ae Коли- чество Обозначение мм мм мм мм мм мм мм Z пластин Типы Крепление на оправке F2252.BN.250.Z08.16.S686 250 60/50 B 135 50 16 19 55 8 5,8 16 по DIN 138 F2252.BN.250.Z08.19.S686 250 60/50 B 135 50 19 22 55 8 6,6 16 SB F2252.BN.250.Z08.22.S686 250 60/50 B 135 50 22 23,5 55 8 7,4 16 MP .. 120408 F2252.BN.315.Z10.16.S686 315 60/50 B 135 50 16 19 85 10 11,4 20 F2252.BN.315.Z10.19.S686 315 60/50 B 135 50 19 22 85 10 12,1 20 d6 d1 Dc ae l4 Регулируемая ширина резания Сборочные детали входят в комплект поставки C 522 Пластины для фрезерования
