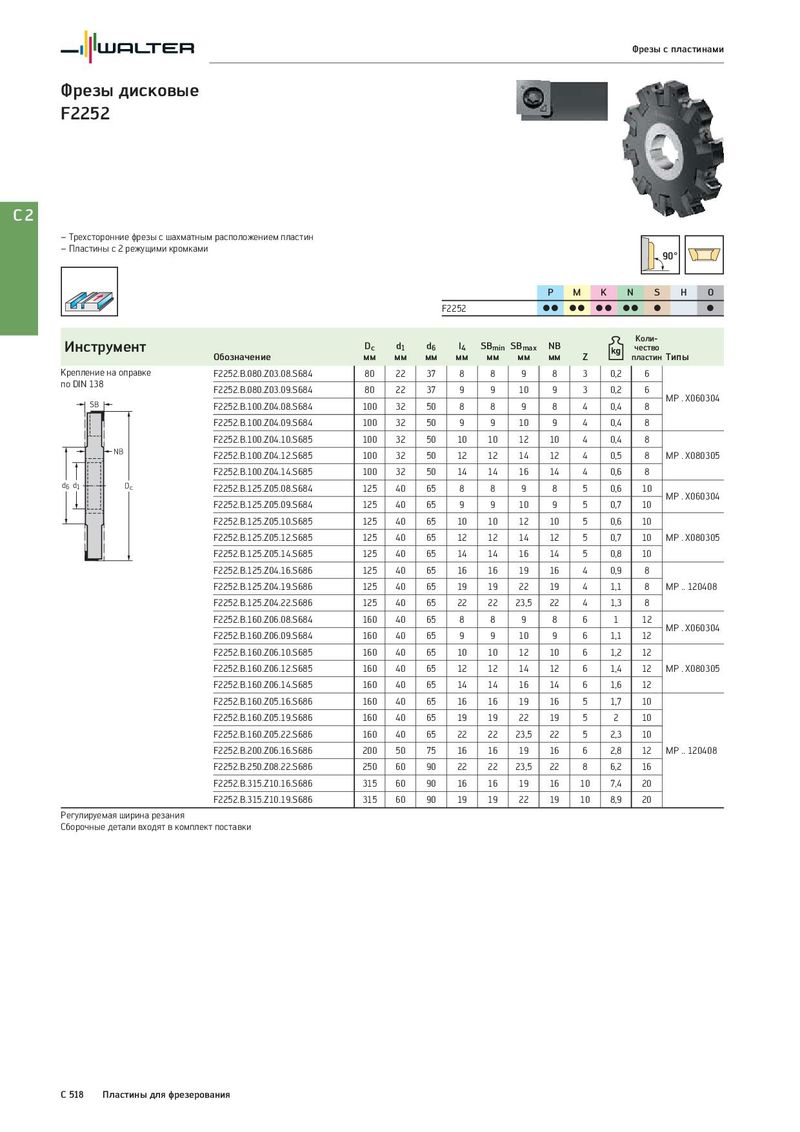

Фрезы с пластинами Фрезы дисковые F2252 C2 – Трехсторонние фрезы с шахматным расположением пластин – Пластины с 2 режущими кромками 90° P M K N S H O F2252 CC CC CC CC C C Инструмент Dc d1 d6 l4 SBmin SBmax NB Коли- чество Обозначение мм мм мм мм мм мм мм Z пластин Типы Крепление на оправке F2252.B.080.Z03.08.S684 80 22 37 8 8 9 8 3 0,2 6 по DIN 138 F2252.B.080.Z03.09.S684 80 22 37 9 9 10 9 3 0,2 6 SB MP . X060304 F2252.B.100.Z04.08.S684 100 32 50 8 8 9 8 4 0,4 8 F2252.B.100.Z04.09.S684 100 32 50 9 9 10 9 4 0,4 8 F2252.B.100.Z04.10.S685 100 32 50 10 10 12 10 4 0,4 8 NB F2252.B.100.Z04.12.S685 100 32 50 12 12 14 12 4 0,5 8 MP . X080305 F2252.B.100.Z04.14.S685 100 32 50 14 14 16 14 4 0,6 8 d6 d1 Dc F2252.B.125.Z05.08.S684 125 40 65 8 8 9 8 5 0,6 10 MP . X060304 F2252.B.125.Z05.09.S684 125 40 65 9 9 10 9 5 0,7 10 F2252.B.125.Z05.10.S685 125 40 65 10 10 12 10 5 0,6 10 F2252.B.125.Z05.12.S685 125 40 65 12 12 14 12 5 0,7 10 MP . X080305 F2252.B.125.Z05.14.S685 125 40 65 14 14 16 14 5 0,8 10 F2252.B.125.Z04.16.S686 125 40 65 16 16 19 16 4 0,9 8 F2252.B.125.Z04.19.S686 125 40 65 19 19 22 19 4 1,1 8 MP .. 120408 F2252.B.125.Z04.22.S686 125 40 65 22 22 23,5 22 4 1,3 8 F2252.B.160.Z06.08.S684 160 40 65 8 8 9 8 6 1 12 MP . X060304 F2252.B.160.Z06.09.S684 160 40 65 9 9 10 9 6 1,1 12 F2252.B.160.Z06.10.S685 160 40 65 10 10 12 10 6 1,2 12 F2252.B.160.Z06.12.S685 160 40 65 12 12 14 12 6 1,4 12 MP . X080305 F2252.B.160.Z06.14.S685 160 40 65 14 14 16 14 6 1,6 12 F2252.B.160.Z05.16.S686 160 40 65 16 16 19 16 5 1,7 10 F2252.B.160.Z05.19.S686 160 40 65 19 19 22 19 5 2 10 F2252.B.160.Z05.22.S686 160 40 65 22 22 23,5 22 5 2,3 10 F2252.B.200.Z06.16.S686 200 50 75 16 16 19 16 6 2,8 12 MP .. 120408 F2252.B.250.Z08.22.S686 250 60 90 22 22 23,5 22 8 6,2 16 F2252.B.315.Z10.16.S686 315 60 90 16 16 19 16 10 7,4 20 F2252.B.315.Z10.19.S686 315 60 90 19 19 22 19 10 8,9 20 Регулируемая ширина резания Сборочные детали входят в комплект поставки C 518 Пластины для фрезерования
