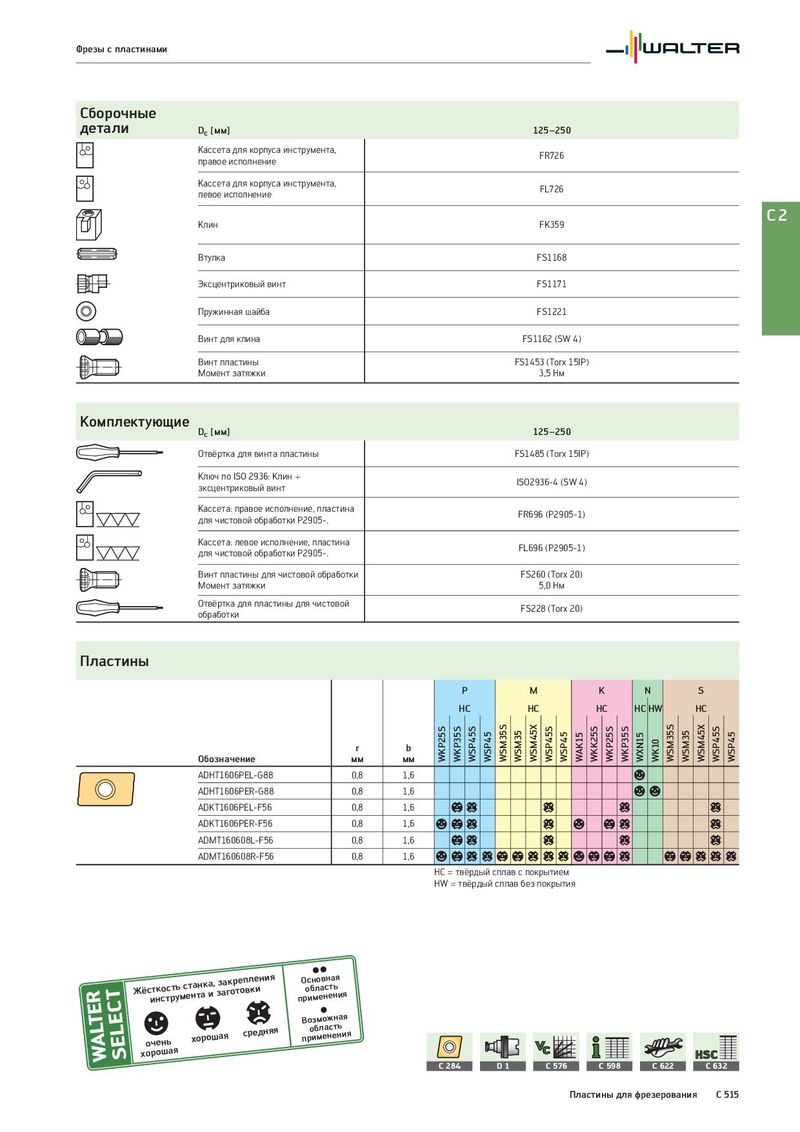

Общий каталог Walter 2017 - страница 2227

Фрезы с пластинами Сборочные детали Dc [мм] 125–250 Кассета для корпуса инструмента, FR726 правое исполнение Кассета для корпуса инструмента, FL726 левое исполнение Клин FK359 C2 Втулка FS1168 Эксцентриковый винт FS1171 Пружинная шайба FS1221 Винт для клина FS1162 (SW 4) Винт пластины FS1453 (Torx 15IP) Момент затяжки 3,5 Нм Комплектующие Dc [мм] 125–250 Отвёртка для винта пластины FS1485 (Torx 15IP) Ключ по ISO 2936: Клин + ISO2936-4 (SW 4) эксцентриковый винт Кассета: правое исполнение, пластина FR696 (P2905-1) для чистовой обработки P2905-. Кассета: левое исполнение, пластина FL696 (P2905-1) для чистовой обработки P2905-. Винт пластины для чистовой обработки FS260 (Torx 20) Момент затяжки 5,0 Нм Отвёртка для пластины для чистовой FS228 (Torx 20) обработки Пластины P M K N S HC HC HC HC HW HC r b WKP25S WKP35S WSP45S WSP45 WSM35S WSM35 WSM45X WSP45S WSP45 WAK15 WKK25S WKP25S WKP35S WXN15 WK10 WSM35S WSM35 WSM45X WSP45S WSP45 Обозначение мм мм ADHT1606PEL-G88 0,8 1,6 a ADHT1606PER-G88 0,8 1,6 aa ADKT1606PEL-F56 0,8 1,6 bc c c c ADKT1606PER-F56 0,8 1,6 abc c a b c c ADMT160608L-F56 0,8 1,6 bc c c c ADMT160608R-F56 0,8 1,6 abccbbcccabb c b b c c c HC = твёрдый сплав с покрытием HW = твёрдый сплав без покрытия Жёситнксотсртуьмсетнатнакаи, закрепления пОросибнмлоеавнснетаньяия заготовки хорошая средняя пВрооизбммлоеажнсетнньаияя очень хорошая HSC C 284 D1 C 576 C 598 C 622 C 632 Пластины для фрезерования C 515
