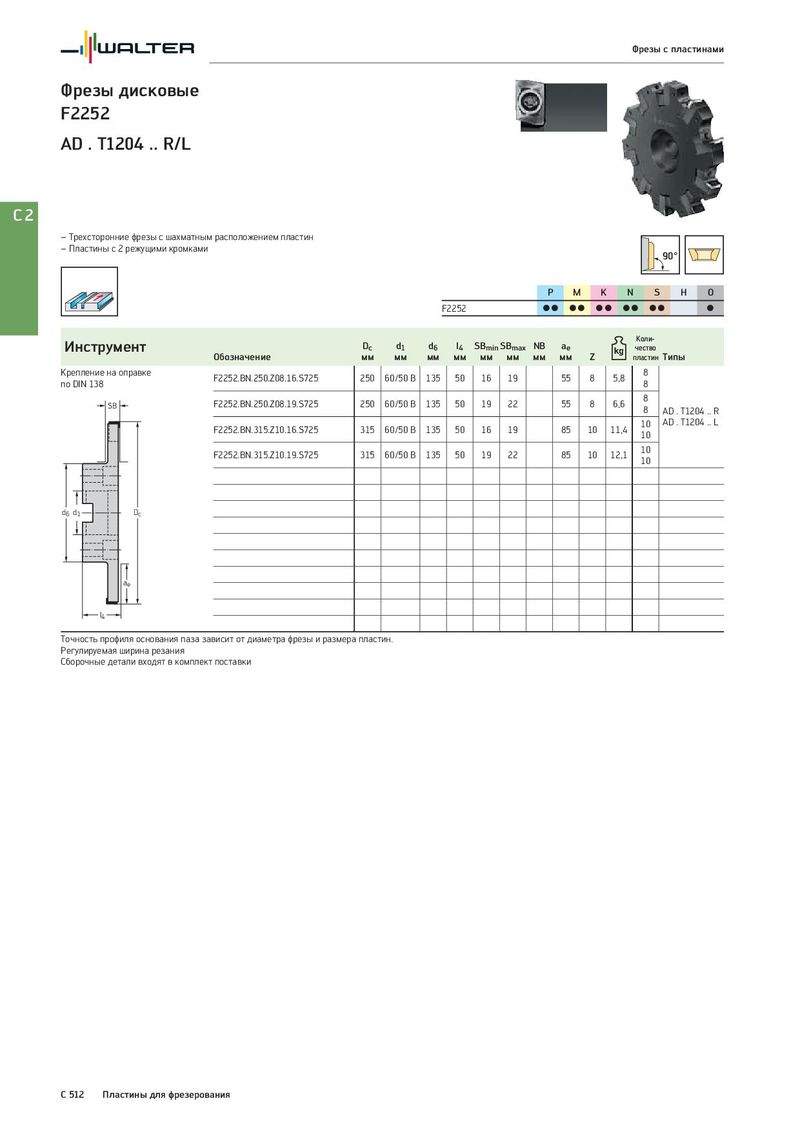

Общий каталог Walter 2017 - страница 2224

Фрезы с пластинами Фрезы дисковые F2252 AD . T1204 .. R/L C2 – Трехсторонние фрезы с шахматным расположением пластин – Пластины с 2 режущими кромками 90° P M K N S H O F2252 CC CC CC CC CC C Инструмент Dc d1 d6 l4 SBmin SBmax NB ae Коли- чество Обозначение мм мм мм мм мм мм мм мм Z пластин Типы Крепление на оправке F2252.BN.250.Z08.16.S725 250 60/50 B 135 50 16 19 55 8 5,8 8 по DIN 138 8 F2252.BN.250.Z08.19.S725 250 60/50 B 135 50 19 22 55 8 6,6 8 SB 8 AD . T1204 .. R F2252.BN.315.Z10.16.S725 315 60/50 B 135 50 16 19 85 10 11,4 10 AD . T1204 .. L 10 F2252.BN.315.Z10.19.S725 315 60/50 B 135 50 19 22 85 10 12,1 10 10 d6 d1 Dc ae l4 Точность профиля основания паза зависит от диаметра фрезы и размера пластин. Регулируемая ширина резания Сборочные детали входят в комплект поставки C 512 Пластины для фрезерования
