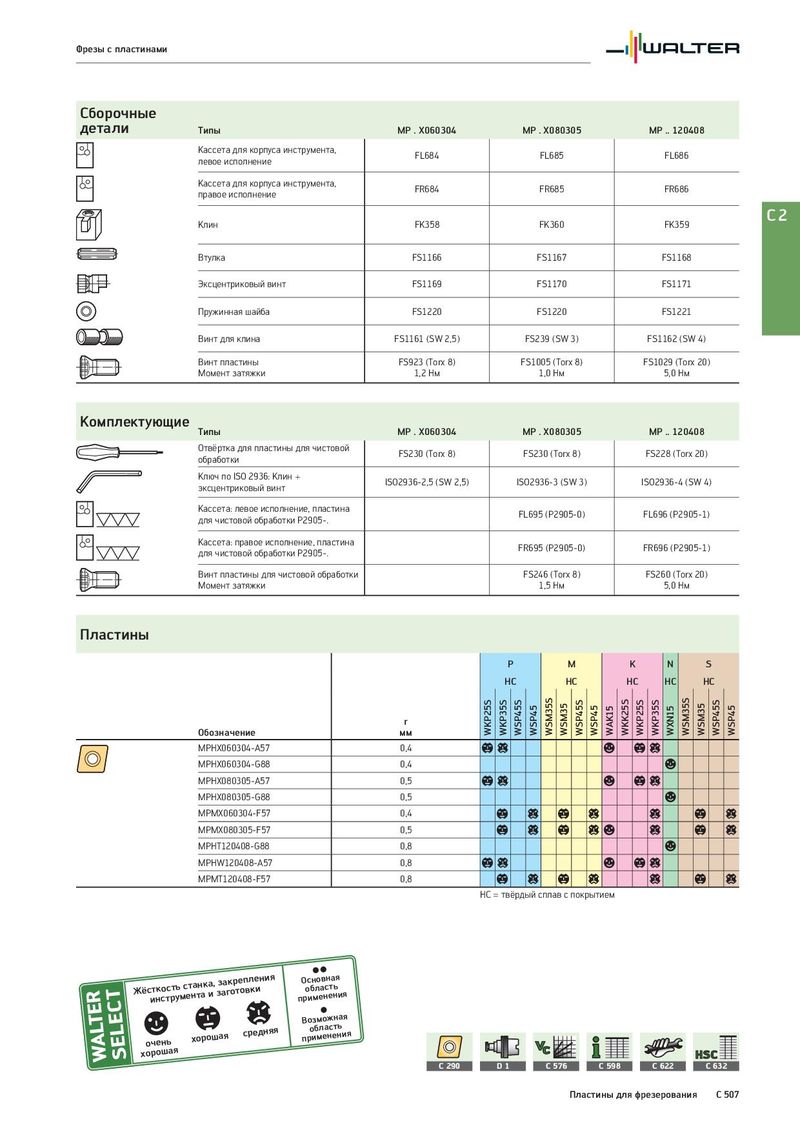

Общий каталог Walter 2017 - страница 2219

Фрезы с пластинами Сборочные детали Типы MP . X060304 MP . X080305 MP .. 120408 Кассета для корпуса инструмента, FL684 FL685 FL686 левое исполнение Кассета для корпуса инструмента, FR684 FR685 FR686 правое исполнение Клин FK358 FK360 FK359 C2 Втулка FS1166 FS1167 FS1168 Эксцентриковый винт FS1169 FS1170 FS1171 Пружинная шайба FS1220 FS1220 FS1221 Винт для клина FS1161 (SW 2,5) FS239 (SW 3) FS1162 (SW 4) Винт пластины FS923 (Torx 8) FS1005 (Torx 8) FS1029 (Torx 20) Момент затяжки 1,2 Нм 1,0 Нм 5,0 Нм Комплектующие Типы MP . X060304 MP . X080305 MP .. 120408 Отвёртка для пластины для чистовой FS230 (Torx 8) FS230 (Torx 8) FS228 (Torx 20) обработки Ключ по ISO 2936: Клин + ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) ISO2936-4 (SW 4) эксцентриковый винт Кассета: левое исполнение, пластина FL695 (P2905-0) FL696 (P2905-1) для чистовой обработки P2905-. Кассета: правое исполнение, пластина FR695 (P2905-0) FR696 (P2905-1) для чистовой обработки P2905-. Винт пластины для чистовой обработки FS246 (Torx 8) FS260 (Torx 20) Момент затяжки 1,5 Нм 5,0 Нм Пластины P M K N S HC HC HC HC HC r WKP25S WKP35S WSP45S WSP45 WSM35S WSM35 WSP45S WSP45 WAK15 WKK25S WKP25S WKP35S WXN15 WSM35S WSM35 WSP45S WSP45 Обозначение мм MPHX060304-A57 0,4 bc a b c MPHX060304-G88 0,4 a MPHX080305-A57 0,5 bc a b c MPHX080305-G88 0,5 a MPMX060304-F57 0,4 b c b c c b c MPMX080305-F57 0,5 b c b ca c b c MPHT120408-G88 0,8 a MPHW120408-A57 0,8 bc a b c MPMT120408-F57 0,8 b c b c c b c HC = твёрдый сплав с покрытием Жёситнксотсртуьмсетнатнакаи, закрепления пОросибнмлоеавнснетаньяия заготовки хорошая средняя пВрооизбммлоеажнсетнньаияя очень хорошая HSC C 290 D1 C 576 C 598 C 622 C 632 Пластины для фрезерования C 507
