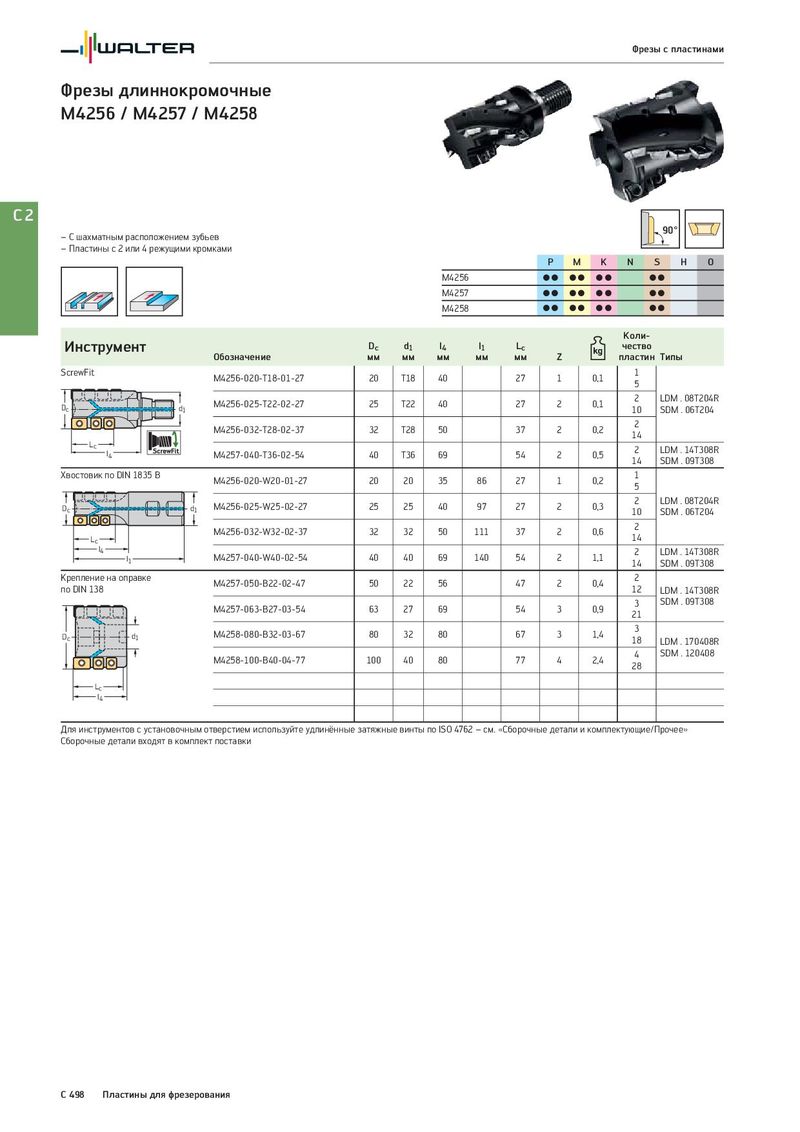

Общий каталог Walter 2017 - страница 2210

Фрезы с пластинами Фрезы длиннокромочные M4256 / M4257 / M4258 C2 – С шахматным расположением зубьев 90° – Пластины с 2 или 4 режущими кромками P M K N S H O M4256 CC CC CC CC M4257 CC CC CC CC M4258 CC CC CC CC Коли- Инструмент Dc d1 l4 l1 Lc чество Обозначение мм мм мм мм мм Z пластин Типы ScrewFit M4256-020-T18-01-27 20 T18 40 27 1 0,1 1 5 M4256-025-T22-02-27 25 T22 40 27 2 0,1 2 LDM . 08T204R Dc d1 10 SDM . 06T204 M4256-032-T28-02-37 32 T28 50 37 2 0,2 2 14 Lc 2 LDM . 14T308R l4 M4257-040-T36-02-54 40 T36 69 54 2 0,5 14 SDM . 09T308 Хвостовик по DIN 1835 B M4256-020-W20-01-27 20 20 35 86 27 1 0,2 1 5 Dc d1 M4256-025-W25-02-27 25 25 40 97 27 2 0,3 2 LDM . 08T204R 10 SDM . 06T204 M4256-032-W32-02-37 32 32 50 111 37 2 0,6 2 Lc 14 l4 M4257-040-W40-02-54 40 40 69 140 54 2 1,1 2 LDM . 14T308R l1 14 SDM . 09T308 Крепление на оправке M4257-050-B22-02-47 50 22 56 47 2 0,4 2 по DIN 138 12 LDM . 14T308R M4257-063-B27-03-54 63 27 69 54 3 0,9 3 SDM . 09T308 21 d1 M4258-080-B32-03-67 80 32 80 67 3 1,4 3 Dc 18 LDM . 170408R M4258-100-B40-04-77 100 40 80 77 4 2,4 4 SDM . 120408 28 Lc l4 Для инструментов с установочным отверстием используйте удлинённые затяжные винты по ISO 4762 – см. «Сборочные детали и комплектующие/Прочее» Сборочные детали входят в комплект поставки C 498 Пластины для фрезерования
