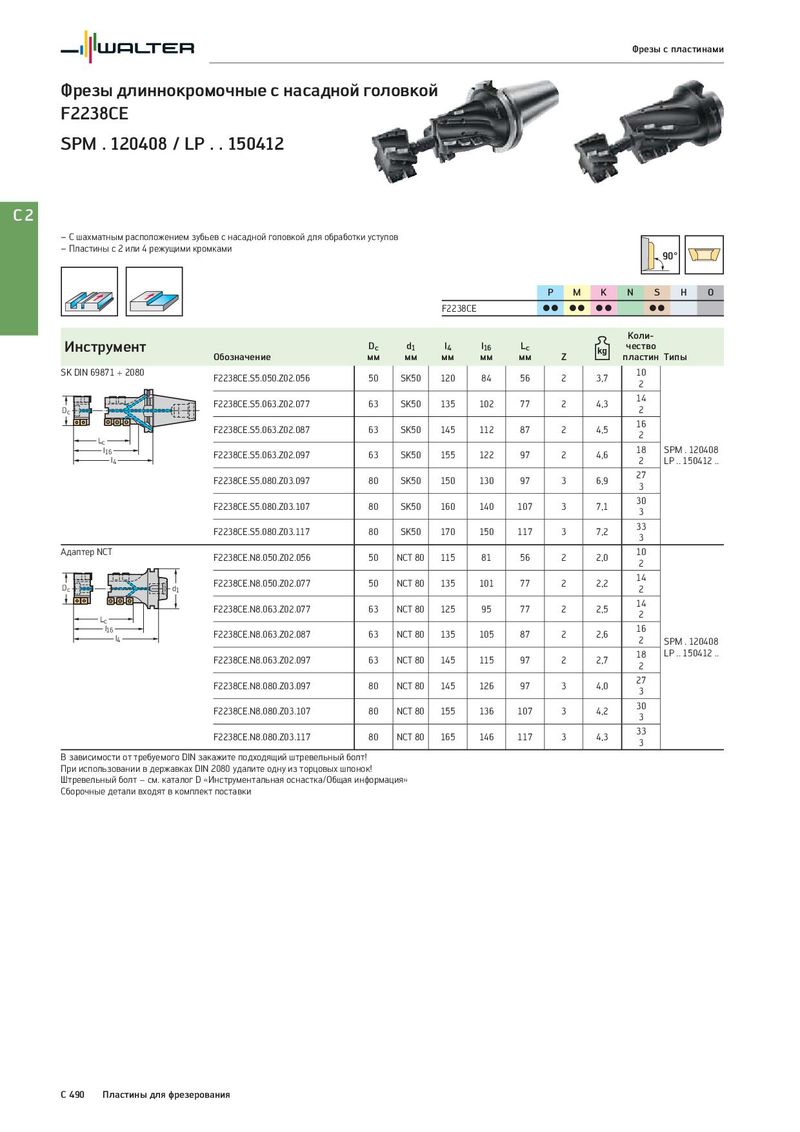

Фрезы с пластинами Фрезы длиннокромочные с насадной головкой F2238CE SPM . 120408 / LP . . 150412 C2 – С шахматным расположением зубьев с насадной головкой для обработки уступов – Пластины с 2 или 4 режущими кромками 90° P M K N S H O F2238CE CC CC CC CC Коли- Инструмент Dc d1 l4 l16 Lc чество Обозначение мм мм мм мм мм Z пластин Типы SK DIN 69871 + 2080 F2238CE.S5.050.Z02.056 50 SK50 120 84 56 2 3,7 10 2 F2238CE.S5.063.Z02.077 63 SK50 135 102 77 2 4,3 14 Dc 2 F2238CE.S5.063.Z02.087 63 SK50 145 112 87 2 4,5 16 Lc 2 l16 F2238CE.S5.063.Z02.097 63 SK50 155 122 97 2 4,6 18 SPM . 120408 l4 2 LP .. 150412 .. F2238CE.S5.080.Z03.097 80 SK50 150 130 97 3 6,9 27 3 F2238CE.S5.080.Z03.107 80 SK50 160 140 107 3 7,1 30 3 F2238CE.S5.080.Z03.117 80 SK50 170 150 117 3 7,2 33 3 Адаптер NCT F2238CE.N8.050.Z02.056 50 NCT 80 115 81 56 2 2,0 10 2 F2238CE.N8.050.Z02.077 50 NCT 80 135 101 77 2 2,2 14 Dc d1 2 F2238CE.N8.063.Z02.077 63 NCT 80 125 95 77 2 2,5 14 Lc 2 l16 F2238CE.N8.063.Z02.087 63 NCT 80 135 105 87 2 2,6 16 l4 2 SPM . 120408 F2238CE.N8.063.Z02.097 63 NCT 80 145 115 97 2 2,7 18 LP .. 150412 .. 2 F2238CE.N8.080.Z03.097 80 NCT 80 145 126 97 3 4,0 27 3 F2238CE.N8.080.Z03.107 80 NCT 80 155 136 107 3 4,2 30 3 F2238CE.N8.080.Z03.117 80 NCT 80 165 146 117 3 4,3 33 3 В зависимости от требуемого DIN закажите подходящий штревельный болт! При использовании в державках DIN 2080 удалите одну из торцовых шпонок! Штревельный болт − см. каталог D «Инструментальная оснастка/Общая информация» Сборочные детали входят в комплект поставки C 490 Пластины для фрезерования
