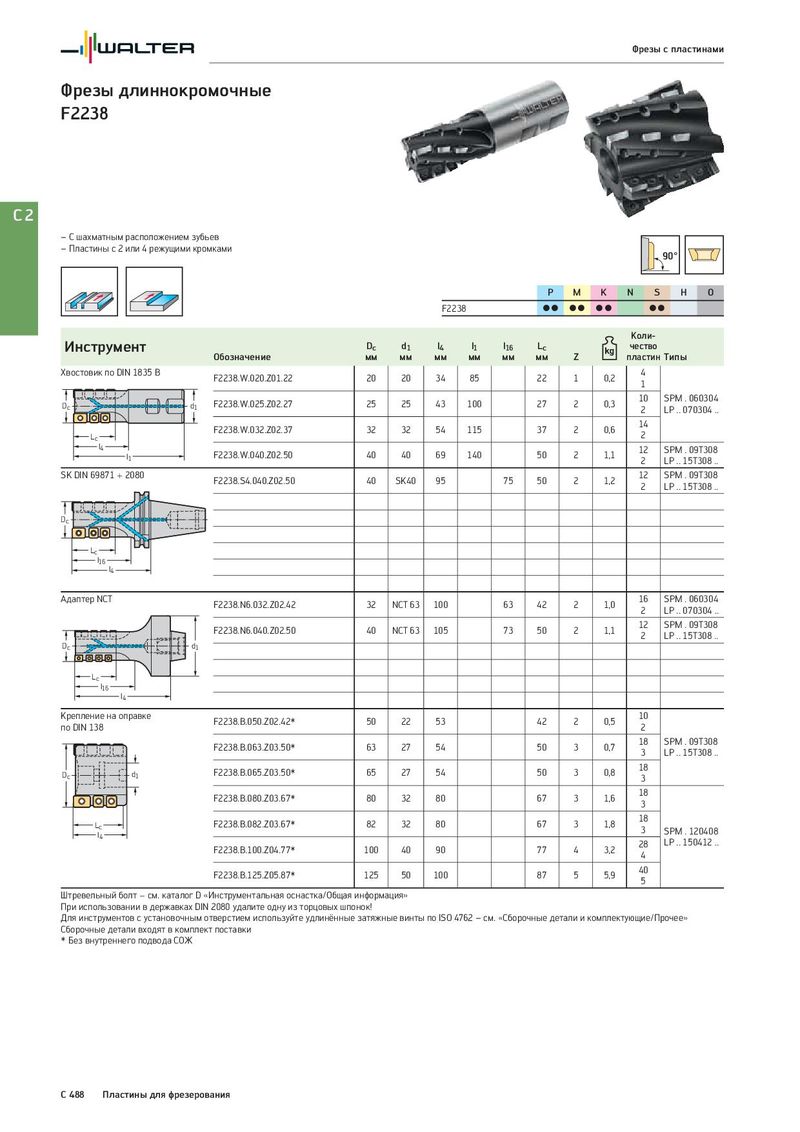

Фрезы с пластинами Фрезы длиннокромочные F2238 C2 – С шахматным расположением зубьев – Пластины с 2 или 4 режущими кромками 90° P M K N S H O F2238 CC CC CC CC Коли- Инструмент Dc d1 l4 l1 l16 Lc чество Обозначение мм мм мм мм мм мм Z пластин Типы Хвостовик по DIN 1835 B F2238.W.020.Z01.22 20 20 34 85 22 1 0,2 4 1 Dc d1 F2238.W.025.Z02.27 25 25 43 100 27 2 0,3 10 SPM . 060304 2 LP .. 070304 .. F2238.W.032.Z02.37 32 32 54 115 37 2 0,6 14 Lc 2 l4 F2238.W.040.Z02.50 40 40 69 140 50 2 1,1 12 SPM . 09T308 l1 2 LP .. 15T308 .. SK DIN 69871 + 2080 F2238.S4.040.Z02.50 40 SK40 95 75 50 2 1,2 12 SPM . 09T308 2 LP .. 15T308 .. Dc Lc l16 l4 Адаптер NCT F2238.N6.032.Z02.42 32 NCT 63 100 63 42 2 1,0 16 SPM . 060304 2 LP .. 070304 .. F2238.N6.040.Z02.50 40 NCT 63 105 73 50 2 1,1 12 SPM . 09T308 2 LP .. 15T308 .. Dc d1 Lc l16 l4 Крепление на оправке F2238.B.050.Z02.42* 50 22 53 42 2 0,5 10 по DIN 138 2 F2238.B.063.Z03.50* 63 27 54 50 3 0,7 18 SPM . 09T308 3 LP .. 15T308 .. d1 F2238.B.065.Z03.50* 65 27 54 50 3 0,8 18 Dc 3 F2238.B.080.Z03.67* 80 32 80 67 3 1,6 18 3 Lc F2238.B.082.Z03.67* 82 32 80 67 3 1,8 18 l4 3 SPM . 120408 F2238.B.100.Z04.77* 100 40 90 77 4 3,2 28 LP .. 150412 .. 4 F2238.B.125.Z05.87* 125 50 100 87 5 5,9 40 5 Штревельный болт − см. каталог D «Инструментальная оснастка/Общая информация» При использовании в державках DIN 2080 удалите одну из торцовых шпонок! Для инструментов с установочным отверстием используйте удлинённые затяжные винты по ISO 4762 – см. «Сборочные детали и комплектующие/Прочее» Сборочные детали входят в комплект поставки * Без внутреннего подвода СОЖ C 488 Пластины для фрезерования
