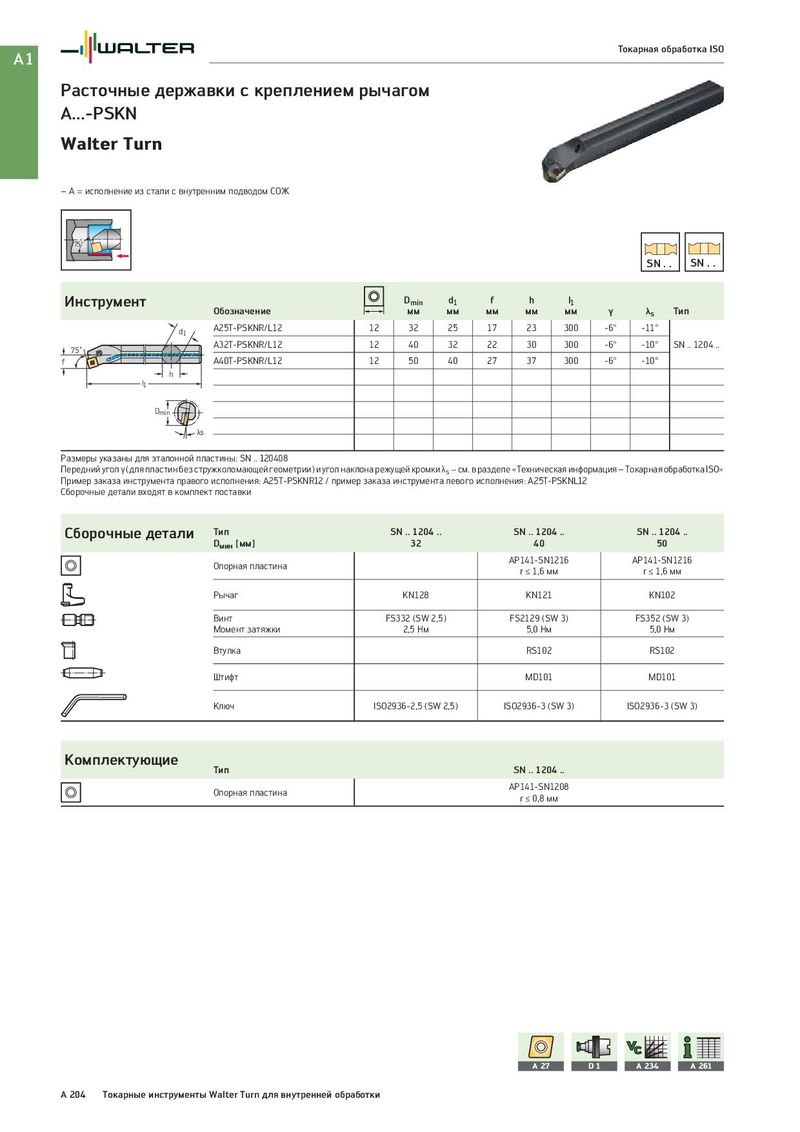

A1 Токарная обработка ISO Расточные державки с креплением рычагом A...-PSKN Walter Turn – A = исполнение из стали с внутренним подводом СОЖ 75° SN . . SN . . Инструмент Dmin d1 f h l1 Обозначение мм мм мм мм мм γ λs Тип d1 A25T-PSKNR/L12 12 32 25 17 23 300 -6° -11° 75˚ A32T-PSKNR/L12 12 40 32 22 30 300 -6° -10° SN .. 1204 .. f A40T-PSKNR/L12 12 50 40 27 37 300 -6° -10° h l1 Dmin λs Размеры указаны для эталонной пластины: SN .. 120408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: A25T-PSKNR12 / пример заказа инструмента левого исполнения: A25T-PSKNL12 Сборочные детали входят в комплект поставки Сборочные детали Тип SN .. 1204 .. SN .. 1204 .. SN .. 1204 .. Dмин [мм] 32 40 50 Опорная пластина AP141-SN1216 AP141-SN1216 r ≤ 1,6 мм r ≤ 1,6 мм Рычаг KN128 KN121 KN102 Винт FS332 (SW 2,5) FS2129 (SW 3) FS352 (SW 3) Момент затяжки 2,5 Нм 5,0 Нм 5,0 Нм Втулка RS102 RS102 Штифт MD101 MD101 Ключ ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) ISO2936-3 (SW 3) Комплектующие Тип SN .. 1204 .. Опорная пластина AP141-SN1208 r ≤ 0,8 мм A 27 D1 A 234 A 261 A 204 Токарные инструменты Walter Turn для внутренней обработки
